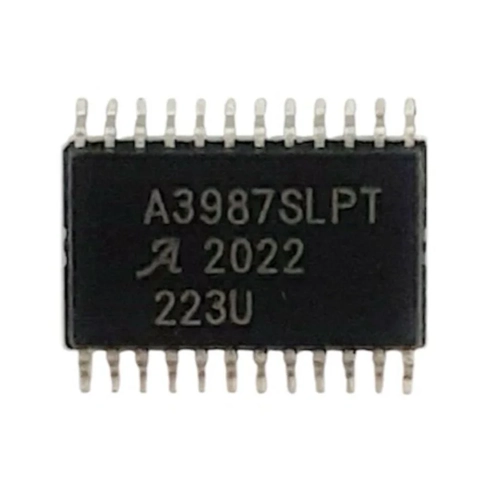

تراشه TSSOP-24 | A3987SLPT

این آی‌سی یک درایور موتور استپر DMOS با مترجم داخلی است که برای راه‌اندازی موتورهای استپر دوفاز در حالت‌های میکرواستپ طراحی شده است. آی‌سی A3987SLPT با پکیج TSSOP-24، قابلیت کنترل جریان PWM، خروجی‌های Full-Bridge داخلی و حفاظت‌های داخلی، برای پرینترها، اسکنرها، تجهیزات اداری، رباتیک و بردهای کنترل موتور گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی درایور موتور استپر

مدل (P/N): A3987SLPT

مدل دیتاشیتی مرتبط: A3987SLPTR-T

نوع عملکرد: DMOS Microstepping Driver with Translator

نوع موتور قابل کنترل: Stepper Motor

تعداد خروجی: 2 خروجی Full-Bridge

نوع خروجی: DMOS Full-Bridge

نوع کنترل جریان: Fixed Off-Time PWM Current Regulator

نوع پکیج رسمی: TSSOP-24 با Exposed Thermal Pad

نام رایج در بازار: SSOP-24 / TSSOP-24

تعداد پایه: 24

نوع نصب: SMD / Surface Mount

ولتاژ تغذیه موتور VBB: تا 50 ولت

ولتاژ تغذیه منطقی VDD: 3 تا 5.5 ولت

حداکثر جریان خروجی: ±1.5 آمپر

ولتاژ مرجع VREF: صفر تا 4 ولت

ولتاژ Sense: حداکثر 0.5 ولت

قابلیت میکرواستپ: دارد

حالت‌های Step: Full، Half، Quarter و Sixteenth Step

ورودی Step و Direction: دارد

قابلیت Sleep Mode: دارد

قابلیت Reset: دارد

قابلیت Mixed Decay: دارد

قابلیت Synchronous Rectification: دارد

حفاظت افت ولتاژ UVLO: دارد

حفاظت حرارتی: دارد

حفاظت Crossover Current: دارد

حداکثر دمای جانکشن: 150 درجه سانتی‌گراد

محدوده دمای کاری: منفی 20 تا مثبت 85 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 55 تا مثبت 150 درجه سانتی‌گراد

ویژگی‌ها:

درایور تخصصی موتور استپر با مترجم داخلی برای کنترل ساده‌تر موتور

دارای دو پل کامل DMOS برای راه‌اندازی موتورهای استپر دوفاز

پشتیبانی از میکرواستپ تا 1/16 برای حرکت نرم‌تر و دقیق‌تر موتور

کنترل ساده با ورودی‌های Step و Direction بدون نیاز به تولید توالی پیچیده توسط میکروکنترلر

ولتاژ تغذیه موتور تا 50 ولت مناسب برای موتورهای استپر توان متوسط

جریان خروجی تا ±1.5 آمپر مناسب برای کاربردهای کنترلی و صنعتی سبک

دارای رگولاتور جریان PWM برای کنترل دقیق جریان سیم‌پیچ موتور

قابلیت Mixed Decay برای بهبود شکل جریان و کاهش نویز حرکتی موتور

دارای Synchronous Rectification جهت کاهش تلفات توان در زمان PWM

مجهز به Sleep Mode برای کاهش مصرف توان در حالت غیرفعال

دارای حفاظت افت ولتاژ، حرارتی و جلوگیری از جریان هم‌زمان خروجی‌ها

پکیج TSSOP-24 با پد حرارتی مناسب برای بردهای فشرده و دفع حرارت بهتر

کاربردها:

درایور موتور استپر

پرینترها

اسکنرها

دستگاه‌های اداری

تجهیزات CNC سبک

رباتیک

دستگاه‌های موقعیت‌یاب

بردهای کنترل حرکت

تجهیزات اتوماسیون سبک

مدارهای کنترل موتور دوفاز

تعمیر و جایگزینی آی‌سی درایور موتور در بردهای سازگار
