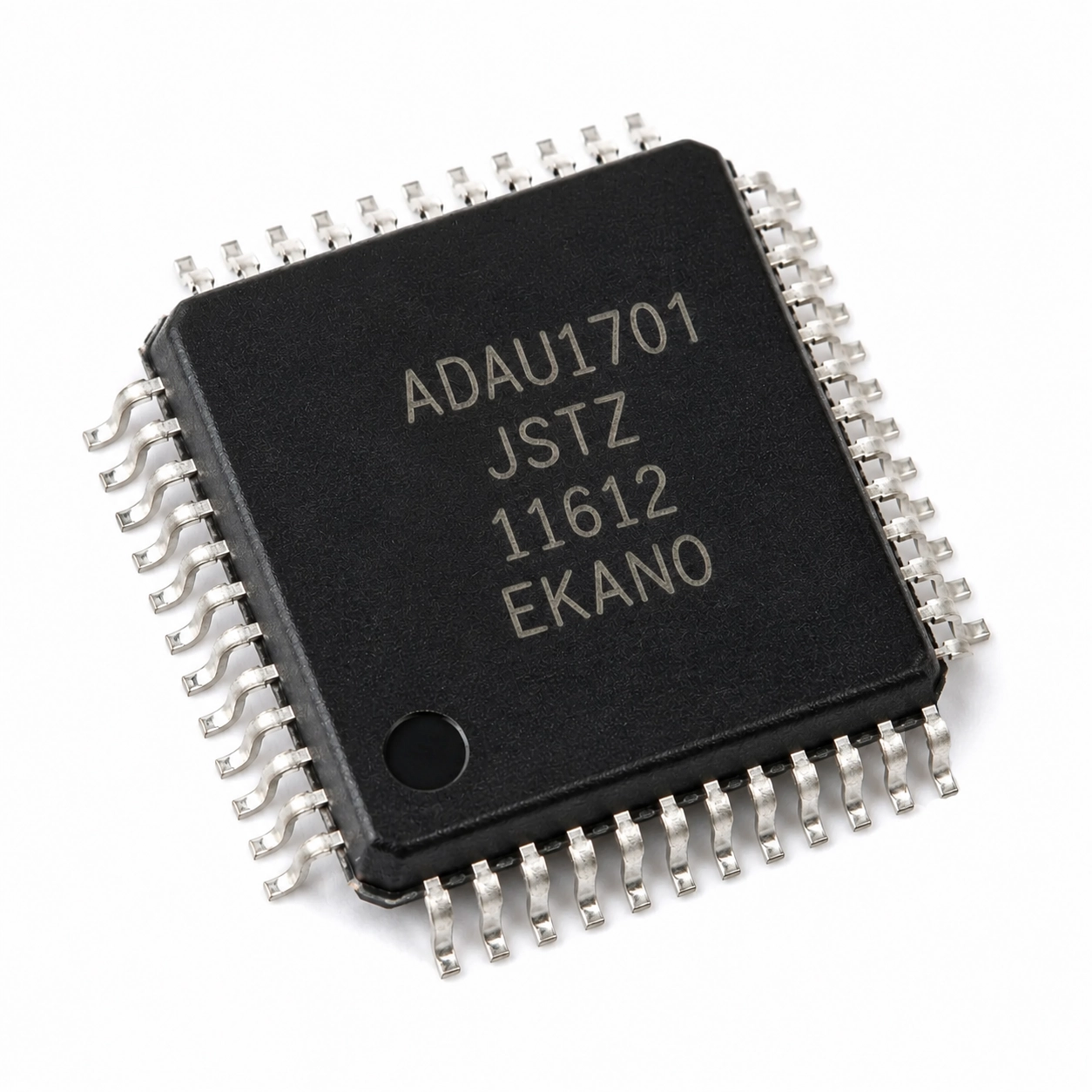

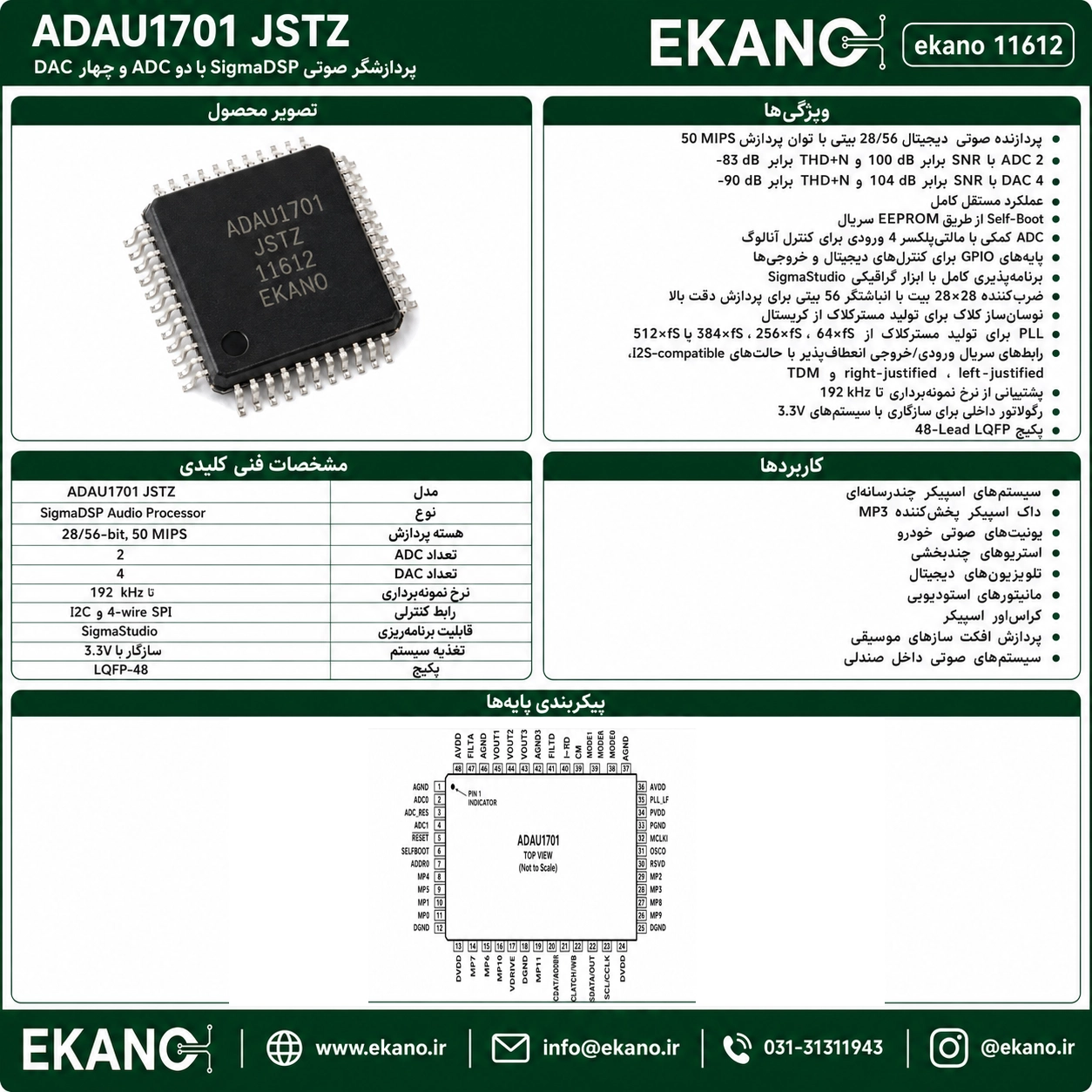

تراشه LQFP-48 | ADAU1701JSTZ

این آی‌سی یک پردازشگر صوتی دیجیتال است که برای پردازش، فیلتر، کراس‌اور، افکت، اکولایزر و کنترل سیگنال‌های صوتی طراحی شده است. آی‌سی ADAU1701JSTZ با هسته SigmaDSP، دو ورودی ADC، چهار خروجی DAC، پشتیبانی از Self-Boot و برنامه‌ریزی با نرم‌افزار SigmaStudio، برای سیستم‌های صوتی حرفه‌ای، اسپیکرهای فعال، آمپلی‌فایرها، تجهیزات صوتی خودرو و پردازش صدای دیجیتال گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی پردازشگر صوتی

مدل (P/N): ADAU1701JSTZ

خانواده: SigmaDSP

نوع عملکرد: 28-/56-Bit Audio Processor

قدرت پردازش: 50MIPS

نوع پکیج: LQFP-48

کد پکیج: ST-48

تعداد پایه: 48

نوع نصب: SMD / Surface Mount

تعداد ADC صوتی: 2 عدد

مشخصات ADC: SNR برابر 100 دسی‌بل و THD+N برابر منفی 83 دسی‌بل

تعداد DAC صوتی: 4 عدد

مشخصات DAC: SNR برابر 104 دسی‌بل و THD+N برابر منفی 90 دسی‌بل

رزولوشن پردازش داخلی: 28/56 بیت

Multiplier داخلی: 28×28 بیت

Accumulator داخلی: 56 بیت

نرخ نمونه‌برداری قابل پشتیبانی: تا 192 کیلوهرتز

رابط‌های صوتی دیجیتال: I2S، Left-Justified، Right-Justified و TDM

قابلیت Self-Boot از EEPROM سریال: دارد

ADC کمکی برای کنترل آنالوگ: دارد

تعداد ورودی مالتی‌پلکسر ADC کمکی: 4 ورودی

GPIO برای کنترل دیجیتال: دارد

نرم‌افزار برنامه‌ریزی: SigmaStudio

ولتاژ تغذیه آنالوگ AVDD: برابر 3.3 ولت

ولتاژ تغذیه دیجیتال DVDD: برابر 1.8 ولت

ولتاژ تغذیه PLL: برابر 3.3 ولت

ولتاژ I/O یا IOVDD: برابر 3.3 ولت

رگولاتور داخلی: دارد

محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد

وضعیت RoHS: دارد

ویژگی‌ها:

پردازشگر صوتی دیجیتال SigmaDSP مناسب برای طراحی سیستم‌های صوتی حرفه‌ای

دارای هسته پردازشی 28/56 بیت با توان پردازش 50MIPS

مجهز به دو ADC داخلی برای دریافت ورودی صوتی آنالوگ

دارای چهار DAC داخلی برای خروجی صوتی چندکاناله

پشتیبانی از نرخ نمونه‌برداری تا 192 کیلوهرتز

قابل برنامه‌ریزی با نرم‌افزار گرافیکی SigmaStudio بدون نیاز به کدنویسی پیچیده

قابلیت Self-Boot از EEPROM سریال برای کارکرد مستقل بدون میکروکنترلر

دارای ADC کمکی چهار ورودی برای کنترل ولوم، کلیدها و پارامترهای آنالوگ

پشتیبانی از رابط‌های صوتی I2S، TDM، Left-Justified و Right-Justified

مناسب برای ساخت اکولایزر، فیلتر، کراس‌اور، پردازش افکت و کنترل دینامیک صدا

دارای GPIO برای کنترل وضعیت‌ها و ارتباط با مدارهای جانبی

پکیج LQFP-48 مناسب برای بردهای صوتی SMD و طراحی‌های فشرده

کاربردها:

پردازشگر صوتی دیجیتال

اسپیکرهای اکتیو

اسپیکرهای مولتی‌مدیا

سیستم صوتی خودرو

آمپلی‌فایرهای صوتی

کراس‌اور دیجیتال بلندگو

اکولایزر دیجیتال

پردازش افکت‌های صوتی

سیستم‌های صوتی خانگی

تلویزیون دیجیتال

مانیتورهای استودیویی

تجهیزات صوتی چندکاناله

بردهای DSP صوتی

تعمیر و جایگزینی آی‌سی پردازشگر صوت در مدارهای سازگار
