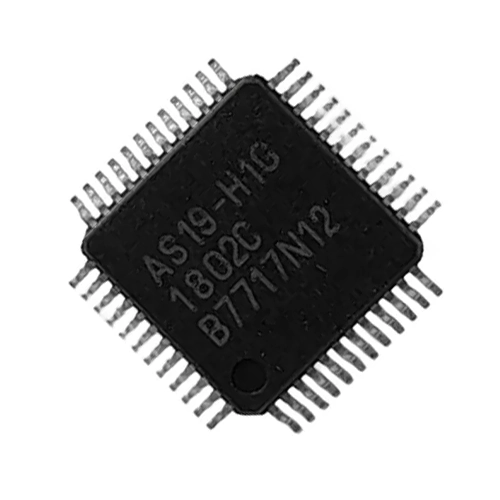

تراشه TQFP-48 | AS19-H1G

این آی‌سی یک بافر ولتاژ 18+1 کاناله است که برای گاما کورکشن و تثبیت ولتاژهای مرجع در پنل‌های TFT-LCD طراحی شده است. آی‌سی AS19-H1G با پکیج TQFP-48 و بدون هیت‌سینک جانبی، برای بردهای T-Con تلویزیون و مانیتور LCD، تعمیر مشکلات رنگ، تصویر نگاتیو، خطوط تصویر و خرابی مدار گاما گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی گاما بافر

مدل (P/N): AS19-H1G

مدل دیتاشیتی مرتبط: EC5579E-H1G

نوع عملکرد: 18+1 Channel Voltage Buffer

نوع کاربرد: Gamma Correction در پنل TFT-LCD

نوع پکیج: TQFP-48

تعداد پایه: 48

نوع نصب: SMD / Surface Mount

هیت‌سینک جانبی: ندارد

نوع ساختار حرارتی پکیج: Exposed Pad

ابعاد Exposed Pad: برابر 5.0×5.0 میلی‌متر

محدوده ولتاژ تغذیه: 6.5 تا 18 ولت

تعداد کانال بافر: 18+1 کانال

نوع مدار داخلی: Vcom Amplifier، چهار Rail-to-Rail Buffer و چهارده Buffer Amplifier

جریان خروجی بافرهای A تا R: حداکثر ±30 میلی‌آمپر

جریان خروجی Vcom Buffer: حداکثر ±100 میلی‌آمپر

Slew Rate: برابر 1V/µs

GBWP: برابر 1 مگاهرتز

پهنای باند -3dB: برابر 2 مگاهرتز

حداکثر دمای جانکشن: مثبت 150 درجه سانتی‌گراد

محدوده دمای کاری: منفی 20 تا مثبت 85 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 65 تا مثبت 150 درجه سانتی‌گراد

ولتاژ ESD: برابر 2 کیلوولت

کاربرد اصلی: راه‌اندازی و تثبیت ولتاژهای مرجع گاما در TFT-LCD

ویژگی‌ها:

آی‌سی تخصصی گاما بافر برای پنل‌های TFT-LCD

دارای 18+1 کانال بافر ولتاژ برای اصلاح و تثبیت ولتاژهای گاما

مناسب برای بردهای T-Con تلویزیون و مانیتور LCD

دارای Vcom Amplifier داخلی با جریان درایو بالا

جریان خروجی Vcom تا ±100 میلی‌آمپر برای عملکرد پایدارتر پنل

دارای چهار بافر Rail-to-Rail در مراحل بالایی و پایینی

دارای Slew Rate مناسب برای پردازش سریع تغییرات ولتاژ مرجع

پکیج TQFP-48 مناسب برای بردهای فشرده و مدارهای SMD

نسخه بدون هیت‌سینک مناسب برای تعمیرکارانی که فقط آی‌سی خام را نیاز دارند

مناسب برای رفع مشکلات گاما، تغییر رنگ، تصویر نگاتیو و خرابی ولتاژهای مرجع در پنل‌های سازگار

کاربردها:

برد T-Con تلویزیون LCD

برد T-Con مانیتور LCD

پنل‌های TFT-LCD

مدارهای Gamma Correction

بافر ولتاژهای مرجع تصویر

مدار Vcom پنل LCD

تعمیر تصویر نگاتیو در تلویزیون LCD

تعمیر تغییر رنگ و بهم‌ریختگی رنگ تصویر

تعمیر خطوط و مشکلات ناشی از خرابی گاما

جایگزینی آی‌سی گاما بافر معیوب در بردهای سازگار
