توضیحات

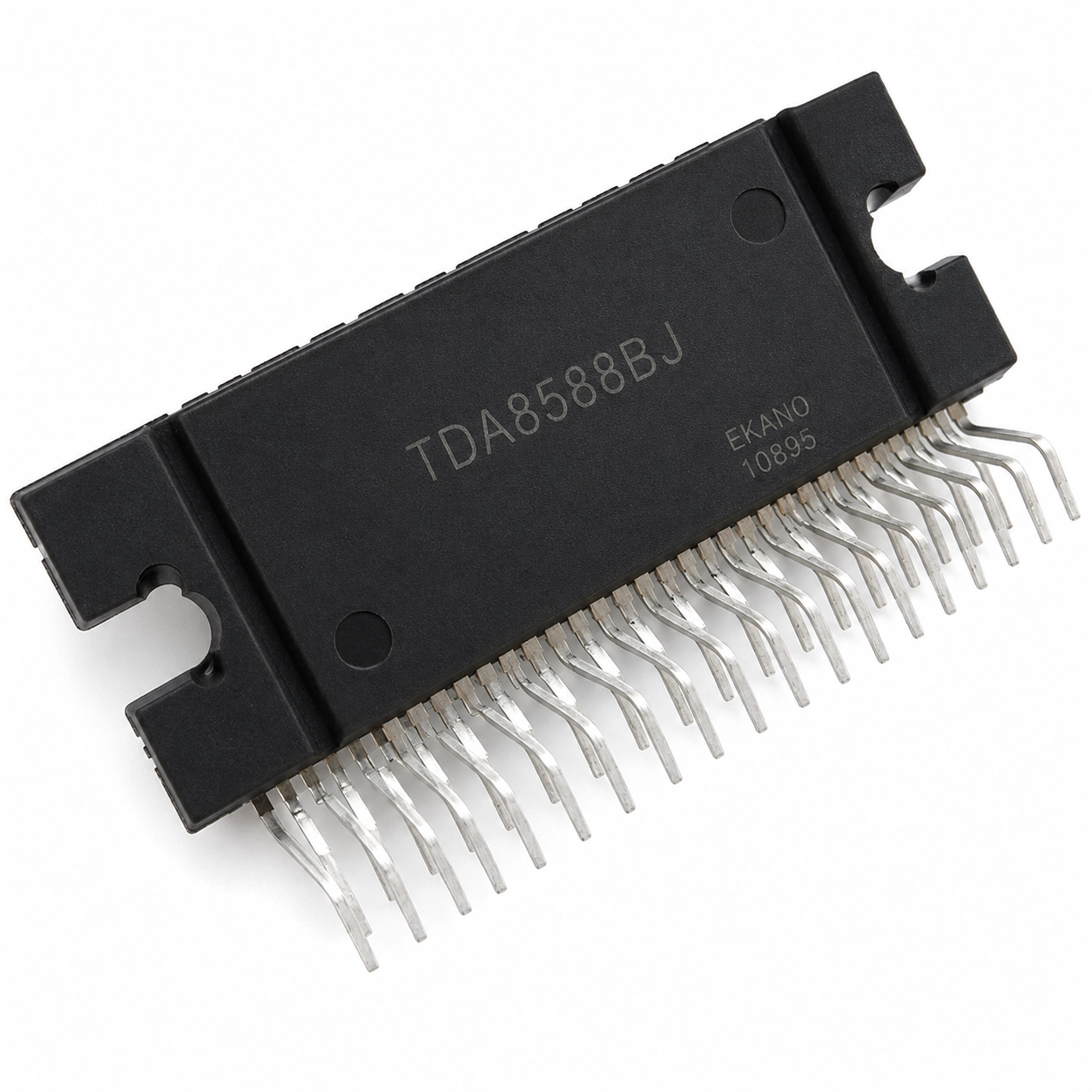

این آیسی یک تقویتکننده توان صوتی چهار کاناله بههمراه رگولاتور ولتاژ چندخروجی است که برای رادیو، ضبط و سیستمهای صوتی خودرو طراحی شده است. آیسی TDA8588BJ با توان خروجی 4×50 وات، کنترل I2C، پنج رگولاتور داخلی و دو سوئیچ قدرت، امکان تقویت صدای چهار کاناله و مدیریت تغذیه بخشهای مختلف سیستم صوتی خودرو را در یک قطعه فراهم میکند.

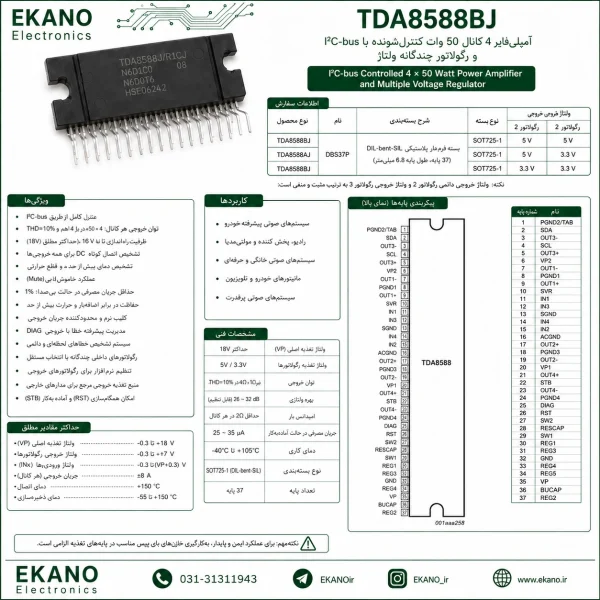

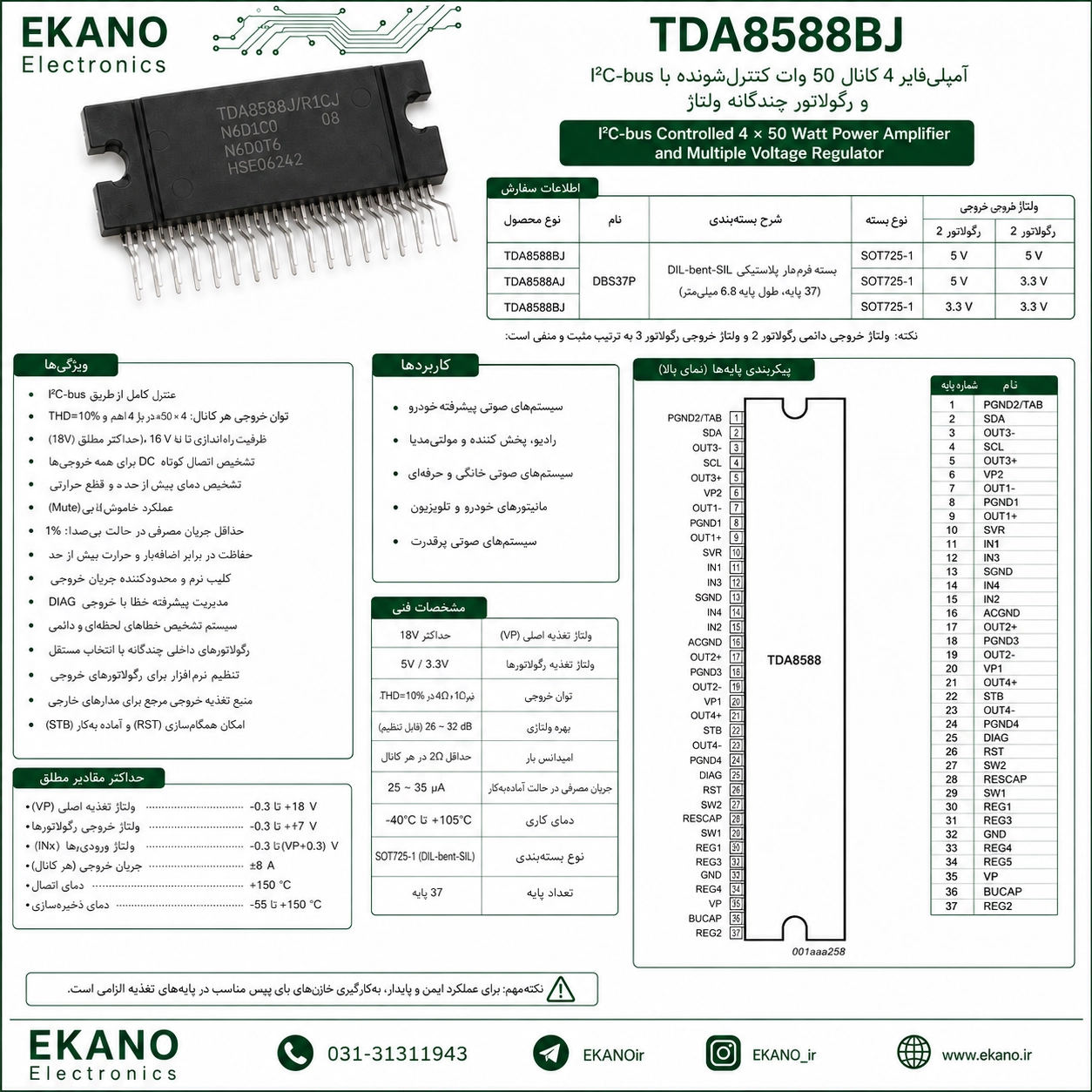

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر و رگولاتور چندخروجی
مدل (P/N): TDA8588BJ
نوع کاربرد: سیستم صوتی و رادیو خودرو
نوع آمپلیفایر: چهار کاناله
نوع ساختار خروجی: BTL
تکنولوژی ساخت: BCDMOS
نوع کنترل: I2C Bus
نوع پکیج: DBS37P
کد پکیج: SOT725-1
تعداد پایه: 37
توان خروجی: 4×50 وات
حداقل ولتاژ تغذیه آمپلیفایر: 8 ولت
ولتاژ تغذیه معمول: 14.4 ولت
حداکثر ولتاژ تغذیه آمپلیفایر: 18 ولت
توان خروجی حداکثر در بار 4 اهم و تغذیه 14.4 ولت: 46 وات تیپیکال برای هر کانال
توان خروجی حداکثر در بار 4 اهم و تغذیه 15.2 ولت: 52 وات تیپیکال برای هر کانال
توان خروجی حداکثر در بار 2 اهم و تغذیه 14.4 ولت: 87 وات تیپیکال برای هر کانال
اعوجاج هارمونیک کل (THD): 0.01 درصد تیپیکال
تعداد رگولاتور ولتاژ داخلی: 5 رگولاتور
تشخیص بار DC: دارد
تشخیص بار AC و Tweeter: دارد
Clip Detection قابل برنامهریزی: 1 یا 4 درصد
حفاظت اتصال کوتاه مستقل هر کانال: دارد
حفاظت حرارتی: دارد
حفاظت Load Dump: دارد
ویژگیها:
آمپلیفایر چهار کاناله با توان خروجی بالا برای سیستم صوتی خودرو
توان خروجی نامی تا 4×50 وات برای راهاندازی چهار بلندگوی مستقل
دارای کنترل I2C برای مدیریت آمپلیفایر و بخشهای تغذیه
مجهز به پنج رگولاتور ولتاژ داخلی برای بخشهای مختلف مدار
دارای دو سوئیچ قدرت مناسب برای آنتن و آمپلیفایر
خروجی 3.3 ولت REG2 و REG3 در نسخه TDA8588BJ
قابلیت تشخیص اتصال، قطع بودن و وجود بار در خروجیها
دارای قابلیت تشخیص Tweeter با تست بار AC
مجهز به Clip Detection قابل برنامهریزی در سطح 1 یا 4 درصد
دارای حفاظت اتصال کوتاه مستقل برای هر کانال صوتی
مجهز به Soft Thermal Clipping برای جلوگیری از قطع ناگهانی صدا در دمای بالا
دارای قابلیت تشخیص افت ولتاژ باتری
مجهز به حفاظت حرارتی و Load Dump
دارای محدودکننده جریان Foldback برای رگولاتورهای داخلی
مصرف جریان پایین در حالت Standby
مناسب برای یکپارچهسازی آمپلیفایر و مدیریت تغذیه در یک برد
کاربردها:
رادیو خودرو
ضبط ماشین
سیستم صوتی اتومبیل
CD Player خودرو
MD Player خودرو
آمپلیفایر چهار کاناله خودرو
بردهای Car Audio
مدارهای مدیریت تغذیه سیستم صوتی
تقویت صدای بلندگوهای جلو و عقب خودرو
تعمیر بردهای صوتی و ضبط خودرو
