توضیحات

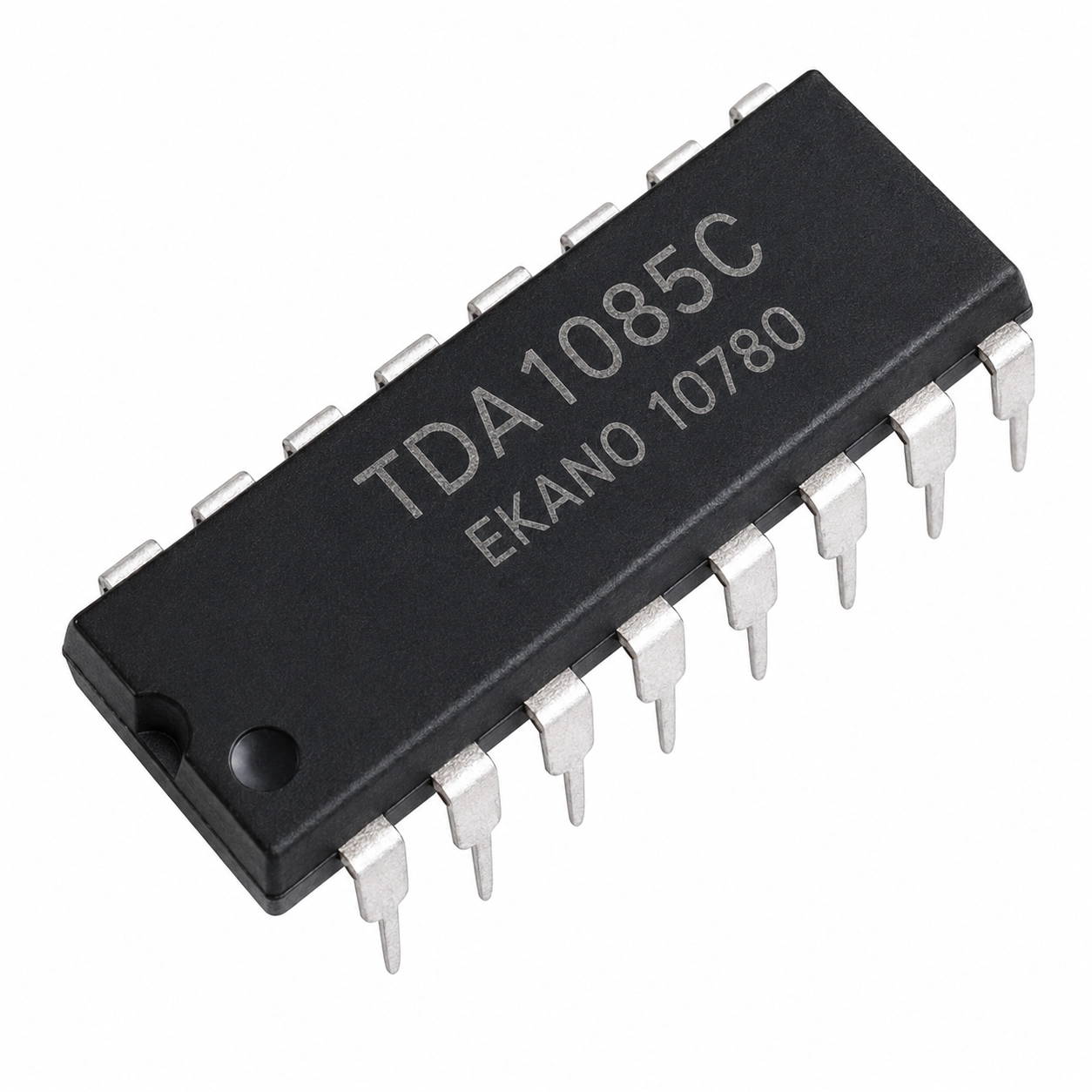

آیسی TDA1085C یک کنترلکننده سرعت موتور یونیورسال مبتنی بر کنترل زاویه فاز و تریاک است. این قطعه برای کنترل دور موتورهای یونیورسال، بهویژه موتور ماشینهای لباسشویی، طراحی شده و در ساختار حلقهبسته کار میکند. سرعت موتور از طریق تاکوژنراتور اندازهگیری شده و به سیگنال آنالوگ تبدیل میشود تا کنترل دقیقتری روی سرعت موتور انجام شود.
این آیسی دارای دو حالت رمپ شتاب است که امکان تغییر نرم و کنترلشده سرعت موتور را فراهم میکند. همچنین مدارهای موردنیاز برای راهاندازی نرم، محدودسازی جریان بار، تولید پالس تریاک و پایش عملکرد سیستم را درون خود جای داده است.

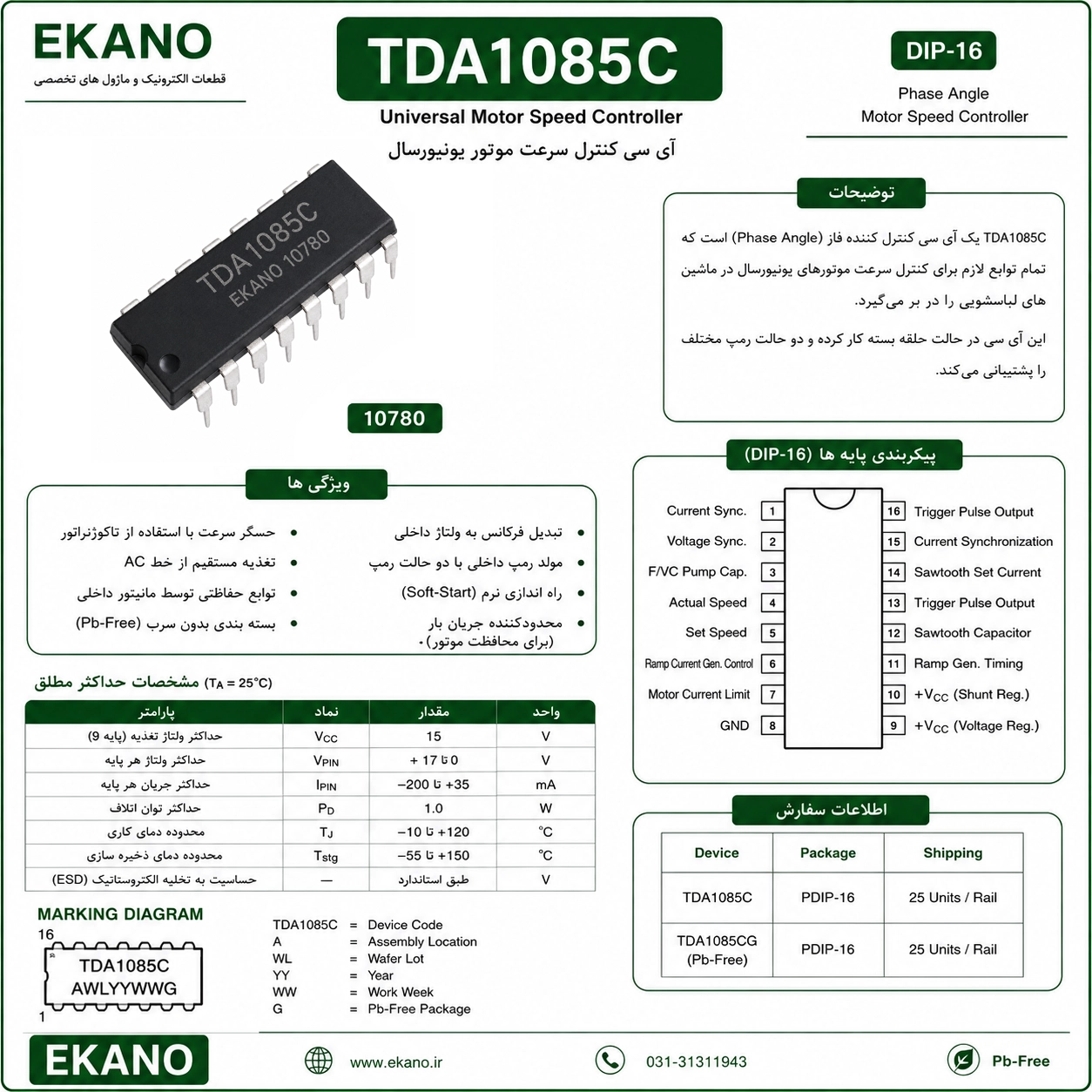

مشخصات فنی
- مدل: TDA1085C
- نوع قطعه: کنترلکننده سرعت موتور یونیورسال
- روش کنترل: کنترل زاویه فاز با تریاک
- پکیج: PDIP-16
- تعداد پایه: 16 پایه، 8 پایه در هر سمت
- حداکثر ولتاژ تغذیه تنظیمشده: 15 ولت
- حداکثر توان تلفاتی: 1 وات
- مقاومت حرارتی اتصال به محیط: 65 درجه سانتیگراد بر وات
- محدوده دمای اتصال کاری: 10- تا 120+ درجه سانتیگراد
- محدوده دمای نگهداری: 55- تا 150+ درجه سانتیگراد
ویژگیها
- مبدل داخلی فرکانس به ولتاژ
- مولد رمپ داخلی با دو حالت شتاب
- قابلیت راهاندازی نرم Soft-Start
- محدودکننده جریان بار برای محافظت از موتور و تریاک
- تشخیص سرعت موتور از طریق تاکوژنراتور
- قابلیت تغذیه مستقیم از خط AC با مدار خارجی مناسب
- کنترل سرعت در حالت حلقهبسته
- حفاظت در برابر قطع یا تغییرات خط AC
- حفاظت در برابر اضافهجریان موتور
- تشخیص خرابی یا قطعشدن مدار تاکوژنراتور
- موجود در پکیج بدون سرب Pb-Free
کاربردها
- کنترل دور موتور ماشین لباسشویی
- کنترل موتورهای یونیورسال مجهز به تاکوژنراتور
- مدارهای تنظیم سرعت حلقهبسته
- سیستمهای نیازمند راهاندازی نرم و کنترل شتاب موتور
- مدارهای کنترل توان موتور با استفاده از تریاک
