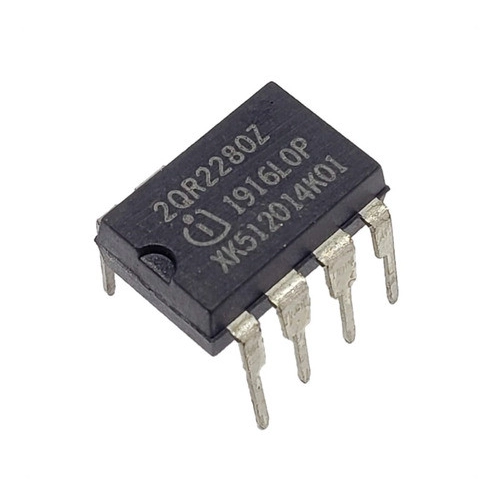

تراشه DIP-7 | STR 2QR2280Z

این آی‌سی یک کنترلر PWM شبه‌تشدید برای منابع تغذیه سوئیچینگ Off-Line است که با ماسفت داخلی 800 ولت CoolMOS و سلول راه‌انداز داخلی طراحی شده است. آی‌سی STR2QR2280Z که با مدل دیتاشیتی ICE2QR2280Z نیز شناخته می‌شود، برای منابع تغذیه فلای‌بک، مبدل‌های AC/DC، بردهای پاور مانیتور، DVD، Blu-ray، Set-Top Box و تجهیزات الکترونیکی کم‌مصرف گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی کنترلر سوئیچینگ

مدل بازاری: STR2QR2280Z

مدل دیتاشیتی: ICE2QR2280Z

پارت نامبر کامل: ICE2QR2280ZXKLA1

مارک روی بدنه: 2QR2280Z

خانواده: CoolSET-Q1

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Quasi-Resonant PWM Controller

نوع توپولوژی: Flyback / AC-DC SMPS

نوع پکیج: PG-DIP-7 / DIP-7

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

نوع ماسفت داخلی: 800V CoolMOS

ولتاژ شکست Drain-Source: 800 ولت

مقاومت حالت روشن RDS(on): 2.26 اهم تیپیکال

توان ورودی محاسباتی در 230VAC ±15%: 54 وات

توان ورودی محاسباتی در 85 تا 265VAC: 31 وات

محدوده ولتاژ تغذیه آی‌سی: تا 25 ولت

جریان مصرف Standby: کمتر از 100 میلی‌وات در حالت بی‌باری

Active Burst Mode: دارد

Digital Soft Start: دارد

Digital Frequency Reduction: دارد

محدودکننده جریان Cycle-by-Cycle: دارد

Foldback Point Correction: دارد

محدودکننده حداکثر زمان روشن/خاموش: دارد

حالت Auto Restart: دارد

حفاظت اضافه ولتاژ VCC: دارد

حفاظت افت ولتاژ VCC: دارد

حفاظت اضافه بار: دارد

حفاظت افزایش دما: دارد

حفاظت اضافه ولتاژ خروجی قابل تنظیم: دارد

حفاظت اتصال کوتاه سیم‌پیچ ترانس: دارد

ویژگی‌ها:

دارای کنترل شبه‌تشدید Quasi-Resonant برای کاهش تلفات سوئیچینگ

مجهز به ماسفت داخلی 800 ولت CoolMOS برای استفاده در منابع تغذیه Off-Line

دارای سلول راه‌انداز داخلی برای ساده‌تر شدن طراحی مدار پاور

کاهش نویز EMI به دلیل عملکرد شبه‌تشدید

افزایش راندمان منبع تغذیه در بارهای مختلف

دارای Active Burst Mode برای کاهش مصرف انرژی در حالت آماده‌به‌کار

مصرف بسیار پایین در حالت بی‌باری کمتر از 100 میلی‌وات

مجهز به Digital Soft Start جهت راه‌اندازی نرم و کنترل‌شده مدار

دارای کاهش فرکانس دیجیتال در بارهای سبک برای کم‌کردن تلفات سوئیچینگ

محدودسازی جریان پیک به‌صورت Cycle-by-Cycle برای افزایش ایمنی مدار

دارای Auto Restart در شرایط خطا مانند اضافه‌بار، افت ولتاژ و افزایش دما

دارای حفاظت Latch-Off برای اضافه ولتاژ خروجی و اتصال کوتاه سیم‌پیچ ترانس

پکیج DIP-7 مناسب برای نصب روی بردهای پاور و تعمیرات منابع تغذیه

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور مانیتور LCD

بردهای پاور DVD و Blu-ray

Set-Top Box

تجهیزات صوتی و تصویری

آداپتورها و منابع تغذیه کم‌مصرف

مدارهای پاور با راندمان بالا

تعمیرات بردهای پاور و منابع تغذیه
