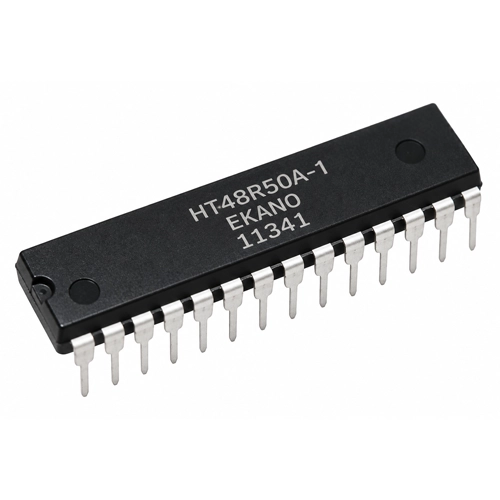

تراشه DIP-28 | HT48R50A-1

کد محصول: 11341
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی HT48R50A-1 یک میکروکنترلر 8 بیتی با پکیج DIP-28، حافظه برنامه 4096×15 بیت و حداکثر 35 خط I/O است. این قطعه برای بردهای کنترلی، تجهیزات مصرفی، مدارهای صنعتی سبک و تعمیر دستگاه‌های سازگار کاربرد دارد.

8,860,000 ریال

موجود در انبار

این آی‌سی یک میکروکنترلر 8 بیتی است که با معماری RISC و تعداد خطوط ورودی/خروجی بالا برای کاربردهای کنترلی و محصولات الکترونیکی چندمنظوره طراحی شده است. آی‌سی HT48R50A-1 با پکیج DIP-28 / SKDIP-28، تایمرهای داخلی، Watchdog Timer، اسیلاتور داخلی، قابلیت HALT و Wake-up، برای مدارهای کنترلی، تجهیزات صنعتی، لوازم مصرفی و بردهای الکترونیکی گزینه‌ای مناسب محسوب می‌شود.

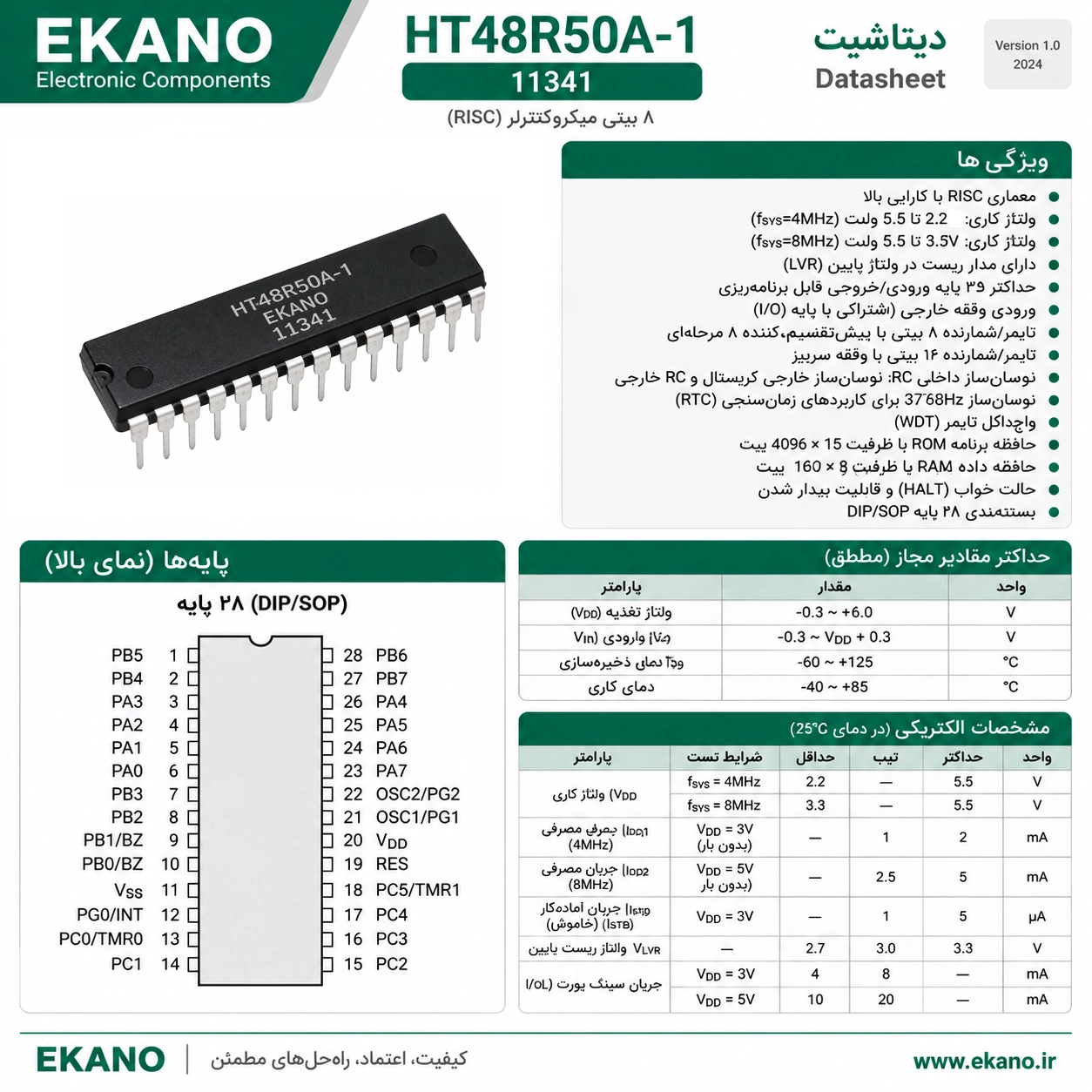

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی میکروکنترلر

مدل (P/N): HT48R50A-1

نوع معماری: 8-Bit RISC

نوع میکروکنترلر: I/O Type 8-Bit MCU

نوع حافظه برنامه: OTP ROM

حافظه برنامه: 4096×15 بیت

حافظه داده (RAM): 160×8 بیت

تعداد خطوط ورودی/خروجی: حداکثر 35 خط

نوع پکیج: DIP-28 / SKDIP-28

تعداد پایه: 28

نوع نصب: Through Hole

ولتاژ کاری در فرکانس (4MHz): 2.2 تا 5.5 ولت

ولتاژ کاری در فرکانس (8MHz): 3.3 تا 5.5 ولت

حداکثر فرکانس سیستم: 8 مگاهرتز

حداقل زمان اجرای دستور: 0.5 میکروثانیه در فرکانس 8MHz و ولتاژ 5V

تعداد دستورالعمل‌ها: 63 دستور

نوع اجرای دستورها: یک یا دو سیکل ماشین

تایمر 8 بیتی: دارد

تایمر 16 بیتی: دارد

پری‌اسکیلر تایمر: 8 مرحله‌ای

ورودی وقفه خارجی: 1 عدد، مشترک با پایه I/O

Watchdog Timer: دارد

اسیلاتور RC داخلی: دارد

پشتیبانی از کریستال خارجی: دارد

پشتیبانی از اسیلاتور RC خارجی: دارد

اسیلاتور 32768Hz برای تایمینگ: دارد

قابلیت Low Voltage Reset: دارد

قابلیت HALT: دارد

قابلیت Wake-up: دارد

قابلیت Buzzer Driver: دارد

قابلیت PFD: دارد

سطح Nesting زیربرنامه: 6 سطح

ویژگی‌ها:

میکروکنترلر 8 بیتی با معماری RISC مناسب برای مدارهای کنترلی

دارای حافظه برنامه 4096×15 بیت برای اجرای برنامه‌های کنترلی

دارای 160×8 بیت حافظه RAM داخلی

حداکثر 35 خط ورودی/خروجی برای اتصال به کلید، سنسور، نمایشگر و مدارهای جانبی

پشتیبانی از تایمر 8 بیتی و 16 بیتی برای زمان‌بندی و کنترل رویدادها

دارای Watchdog Timer جهت افزایش پایداری برنامه

پشتیبانی از اسیلاتور داخلی و خارجی برای انعطاف در طراحی مدار

دارای قابلیت HALT و Wake-up برای کاهش مصرف توان

دارای Low Voltage Reset برای عملکرد مطمئن‌تر در افت ولتاژ

مناسب برای کنترل بارهای ساده، پنل‌های کنترلی و تجهیزات مصرفی

پکیج DIP-28 مناسب برای نصب آسان روی برد و تعمیرات

گزینه‌ای مناسب برای جایگزینی در بردهای قدیمی و مدارهای سازگار

کاربردها:

بردهای کنترلی

لوازم الکترونیکی مصرفی

تجهیزات صنعتی سبک

کنترل پنل دستگاه‌ها

مدارهای دارای ورودی و خروجی متعدد

کنترل کلیدها و سنسورها

مدارهای تایمر و شمارنده

دستگاه‌های خانگی

تجهیزات صوتی و تصویری قدیمی

تعمیر و جایگزینی میکروکنترلر در بردهای سازگار
