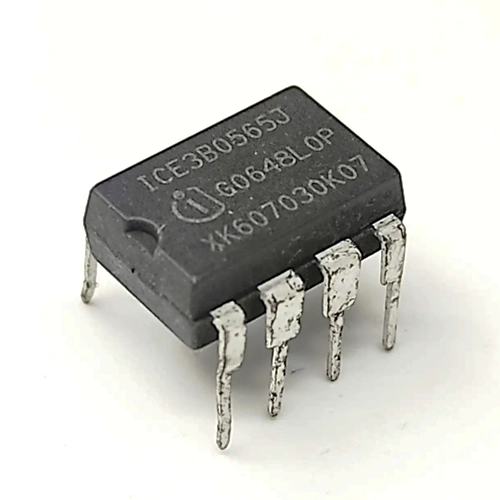

تراشه DIP-8 | ICE3B0565J
این آی‌سی کنترل فلای‌بک و سوئیچ قدرت 650 ولتی را برای منابع تغذیه کم‌مصرف یکپارچه می‌کند.
3,885,700 ریال
آی‌سی ICE3B0565J یک کنترلر فلای‌بک آفلاین با ماسفت قدرت 650 ولتی داخلی است. این قطعه برای ساخت منابع تغذیه سوئیچینگ کم‌مصرف و توان پایین طراحی شده است.
مشخصات فنی:
ولتاژ ماسفت داخلی: 650 ولت
ولتاژ کاری VCC: 8.5 تا 21 ولت
فرکانس سوئیچینگ: 67 کیلوهرتز
حداکثر چرخه کاری: 75 درصد
مقاومت روشن ماسفت: حداکثر 5.44 اهم
پکیج: PG-DIP دارای 8 پایه
ویژگی‌ها:
کنترل جریان به روش PWM
حالت Burst با مصرف آماده‌به‌کار کمتر از 100 میلی‌وات
سلول راه‌انداز ولتاژ بالا
تغییر جزئی فرکانس برای کاهش EMI
Soft Start قابل تنظیم
محافظت خودکار در برابر اضافه‌بار، اضافه‌ولتاژ و دمای بالا
کاربردها:
آداپتورهای AC به DC
شارژرها و منابع تغذیه کوچک
منابع تغذیه تلویزیون و گیرنده دیجیتال
مدارهای تغذیه کمکی
