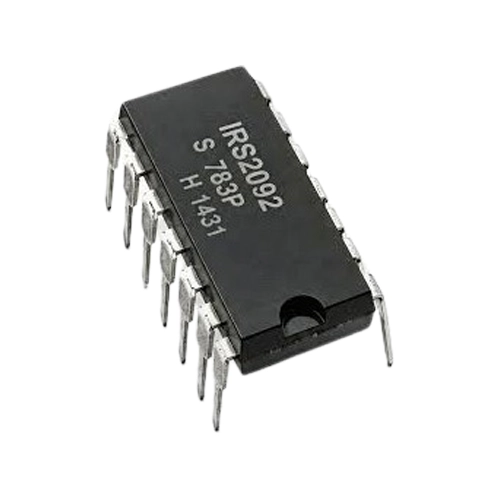

تراشه DIP-16 | IRS2092

این آی‌سی یک درایور آمپلی‌فایر صوتی Class-D است که برای ساخت آمپلی‌فایرهای دیجیتال صوتی با راندمان بالا طراحی شده است. آی‌سی IRS2092 با پکیج DIP-16، مدولاتور PWM داخلی، درایور High-Side و Low-Side، حفاظت اضافه‌جریان قابل تنظیم و قابلیت تنظیم Dead-Time، برای آمپلی‌فایرهای صوتی خانگی، صنعتی، خودرو، ساب‌ووفر، پاور آمپلی‌فایر و بردهای صوتی Class-D گزینه‌ای کاربردی محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی درایور آمپلی‌فایر صوتی

مدل (P/N): IRS2092

مدل پکیج DIP: IRS2092PBF

نوع عملکرد: Protected Digital Audio Amplifier Driver

کلاس کاری: Class-D

نوع مدولاتور: PWM Modulator داخلی

نوع ورودی: Analog Input

نوع خروجی: درایور گیت High-Side و Low-Side

نوع ساختار خروجی: مناسب برای راه‌اندازی Half-Bridge با دو ماسفت خارجی

نوع پکیج: PDIP-16 / DIP-16

تعداد پایه: 16

نوع نصب: Through Hole

ولتاژ تغذیه Low-Side یا VCC: برابر 10 تا 18 ولت

ولتاژ تغذیه High-Side یا VB: برابر VS + 10 تا VS + 18 ولت

حداکثر ولتاژ Offset سمت High-Side یا VS: تا 200 ولت

حداکثر فرکانس سوئیچینگ: 800 کیلوهرتز

جریان خروجی Source درایور گیت: حدود 1 آمپر

جریان خروجی Sink درایور گیت: حدود 1.2 آمپر

ولتاژ مرجع VREF: حدود 5.1 ولت

قابلیت تنظیم Dead-Time: دارد

مقادیر Dead-Time قابل انتخاب: حدود 25، 40، 65 و 105 نانوثانیه

حفاظت اضافه‌جریان: دارد

نوع حفاظت اضافه‌جریان: Bidirectional Over-Current Protection

قابلیت Self-Reset: دارد

کاهش صدای کلیک Start / Stop: دارد

حفاظت افت ولتاژ UVLO: دارد

محدوده دمای کاری: منفی 40 تا مثبت 125 درجه سانتی‌گراد

حداکثر دمای جانکشن: 150 درجه سانتی‌گراد

ویژگی‌ها:

درایور تخصصی آمپلی‌فایر صوتی Class-D با مدولاتور PWM داخلی

مناسب برای طراحی آمپلی‌فایرهای صوتی راندمان بالا با دو ماسفت خارجی

دارای خروجی‌های High-Side و Low-Side برای راه‌اندازی ساختار Half-Bridge

پشتیبانی از ولتاژ Offset سمت High-Side تا 200 ولت

دارای حفاظت اضافه‌جریان قابل تنظیم برای افزایش ایمنی مدار

قابلیت Self-Reset پس از خطای اضافه‌جریان

امکان تنظیم Dead-Time برای بهبود عملکرد و کاهش اعوجاج صوتی

جریان خروجی مناسب برای راه‌اندازی گیت ماسفت‌های قدرت

دارای قابلیت کاهش صدای کلیک هنگام روشن و خاموش شدن

ایمنی بیشتر به کمک حفاظت UVLO و ساختار نویزپذیری پایین

پکیج DIP-16 مناسب برای تعمیرات، نمونه‌سازی و مونتاژ آسان روی برد

مناسب برای آمپلی‌فایرهای صوتی حرفه‌ای و بردهای Class-D توان‌بالا

کاربردها:

آمپلی‌فایر صوتی Class-D

پاور آمپلی‌فایر صوتی

آمپلی‌فایر ساب‌ووفر

سیستم صوتی خودرو

سیستم صوتی خانگی

اسپیکر اکتیو

بردهای صوتی دیجیتال

درایور ماسفت Half-Bridge

تجهیزات صوتی صنعتی

طراحی آمپلی‌فایر راندمان بالا

تعمیر بردهای آمپلی‌فایر Class-D

جایگزینی آی‌سی درایور صوتی در مدارهای سازگار
