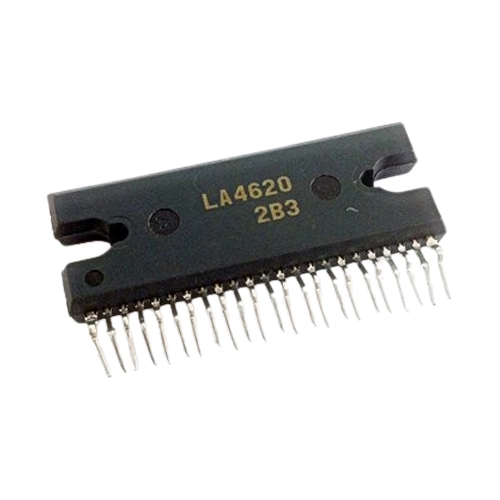

تراشه SIP-23 | LA4620

این آی‌سی یک تقویت‌کننده توان صوتی دوکاناله است که برای استفاده در سیستم‌های صوتی خودرو و تجهیزات صوتی عمومی طراحی شده است. آی‌سی LA4620 با ساختار BTL، توان خروجی مناسب، ولتاژ کاری گسترده، مدارهای حفاظتی داخلی و قابلیت کنترل Standby و Mute، برای ضبط خودرو، آمپلی‌فایرهای صوتی، اسپیکرهای اکتیو و تعمیر بردهای صوتی گزینه‌ای کاربردی محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی آمپلی‌فایر صوتی

مدل (P/N): LA4620

نوع عملکرد: Two-Channel Audio Power Amplifier

تعداد کانال: 2 کانال

نوع خروجی: BTL / Bridge Tied Load

توان خروجی معمول: 17 وات برای هر کانال

ولتاژ کاری: 6 تا 22 ولت

ولتاژ کاری رایج: 15 ولت

نوع پکیج: SIP-23

تعداد پایه: 23

نوع نصب: Through Hole

اعوجاج هارمونیک: حدود 0.2 درصد

جداسازی کانال‌ها: حدود 60 دسی‌بل

نسبت حذف ریپل تغذیه: حدود 58 دسی‌بل

قابلیت Standby: دارد

قابلیت Mute: دارد

مدار Pop Suppression: دارد

حفاظت حرارتی: دارد

حفاظت اتصال کوتاه خروجی: دارد

مناسب برای: سیستم صوتی خودرو و تجهیزات صوتی عمومی

کاربرد اصلی: تقویت توان خروجی صدا

ویژگی‌ها:

آمپلی‌فایر صوتی دوکاناله مناسب برای سیستم‌های صوتی خودرو

توان خروجی 17 وات برای هر کانال در شرایط کاری معمول

ساختار BTL برای دریافت توان خروجی بالاتر از ولتاژ تغذیه پایین

ولتاژ کاری گسترده 6 تا 22 ولت مناسب برای مدارهای صوتی 12 ولت و خودرو

دارای ورودی Standby با کنترل منطقی برای کاهش مصرف توان

دارای ورودی Mute برای قطع نرم خروجی صدا

مجهز به مدار Pop Suppression برای کاهش صدای تقه هنگام روشن و خاموش شدن

دارای حفاظت حرارتی برای افزایش ایمنی آی‌سی

دارای حفاظت اتصال کوتاه خروجی برای محافظت از مدار

پکیج SIP-23 مناسب برای نصب روی بردهای صوتی و اتصال به هیت‌سینک

کاربردها:

ضبط ماشین

پخش خودرو

آمپلی‌فایر صوتی خودرو

سیستم صوتی عمومی

اسپیکر اکتیو

بردهای صوتی دوکاناله

تقویت‌کننده خروجی بلندگو

تجهیزات صوتی 12 ولت

تعمیر بردهای صوتی

جایگزینی آی‌سی آمپلی‌فایر معیوب

مدارهای صوتی خانگی و خودرویی سازگار
