تراشه TO-220-11 | LM3886TF

کد محصول: 11671
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی LM3886TF یک آمپلی‌فایر صوتی Class-AB مونو با توان خروجی 68 وات و پکیج عایق TO-220-11 است. این قطعه برای آمپلی‌فایرهای Hi-Fi، اسپیکر اکتیو، ساب‌ووفر و تعمیر بردهای صوتی کاربرد دارد.

17,300,000 ریال

موجود در انبار

این آی‌سی یک آمپلی‌فایر توان صوتی پرقدرت از خانواده Overture است که برای ساخت و تعمیر آمپلی‌فایرهای صوتی باکیفیت استفاده می‌شود. آی‌سی LM3886TF با پکیج TO-220-11 عایق، توان خروجی بالا، اعوجاج کم، نسبت سیگنال به نویز مناسب، ورودی Mute و حفاظت داخلی SPiKe، برای آمپلی‌فایر خانگی، اسپیکر اکتیو، مانیتور صوتی، ساب‌ووفر و بردهای صوتی حرفه‌ای گزینه‌ای کاربردی محسوب می‌شود.

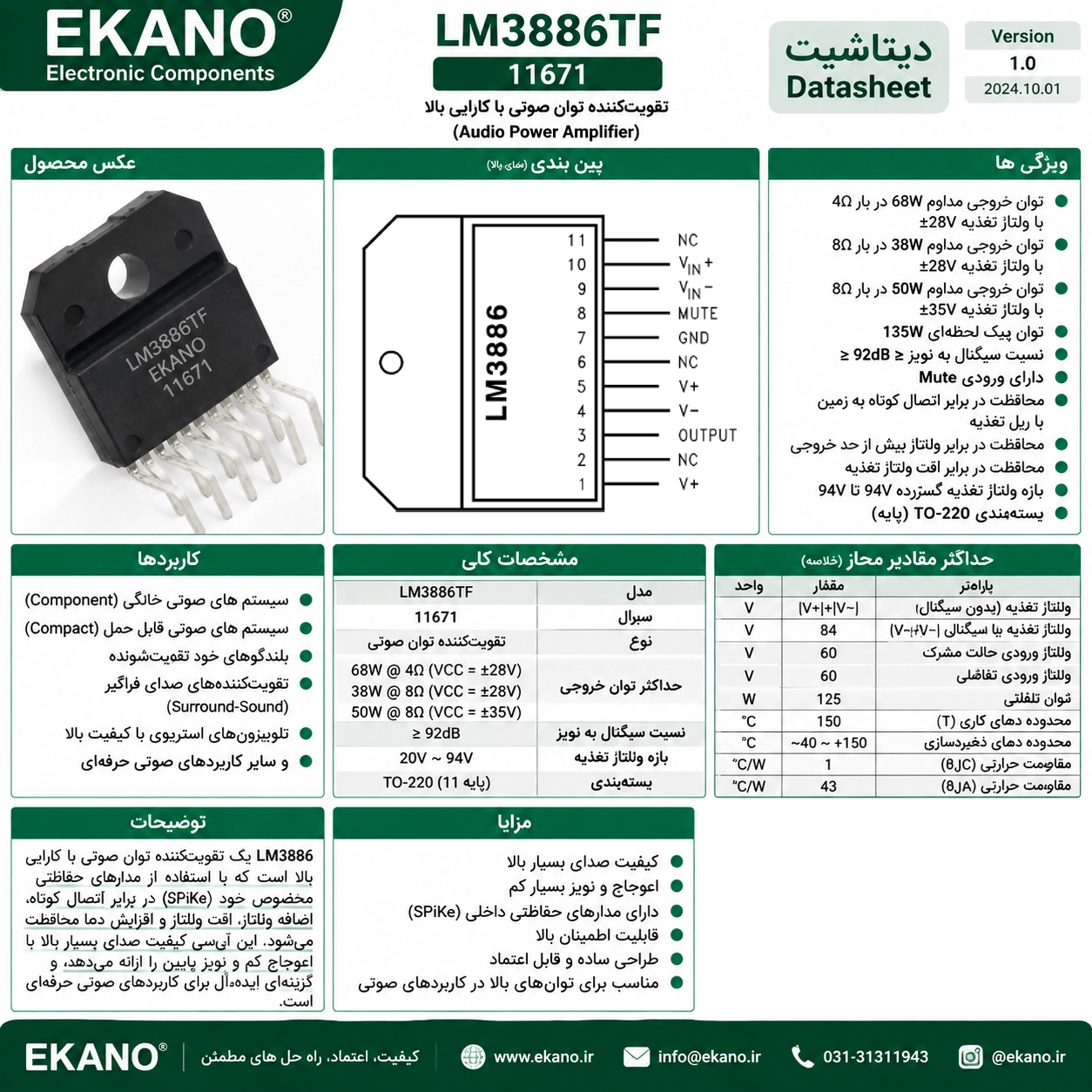

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی آمپلی‌فایر صوتی

مدل (P/N): LM3886TF

مدل کامل رایج: LM3886TF/NOPB

خانواده: Overture

نوع عملکرد: Audio Power Amplifier

کلاس کاری: Class-AB

تعداد کانال: 1 کانال / Mono

نوع ورودی: Analog Input

نوع پکیج: TO-220-11 Isolated

کد پکیج رسمی: NDA

تعداد پایه: 11

نوع نصب: Through Hole

توان خروجی: 68 وات روی بار 4 اهم با تغذیه ±28 ولت

توان خروجی: 38 وات روی بار 8 اهم با تغذیه ±28 ولت

توان خروجی: 50 وات روی بار 8 اهم با تغذیه ±35 ولت

توان لحظه‌ای پیک: 135 وات

محدوده تغذیه کلی: 20 تا 94 ولت

تغذیه رایج دوبل: حدود ±10 تا ±47 ولت

حداقل امپدانس بار: 4 اهم

اعوجاج THD+N در 1 کیلوهرتز: حدود 0.03 درصد

نسبت سیگنال به نویز: حداقل 92 دسی‌بل

نویز کف معمول: حدود 2 میکروولت

قابلیت Mute: دارد

حفاظت SPiKe: دارد

حفاظت اتصال کوتاه خروجی: دارد

حفاظت اضافه‌ولتاژ خروجی در برابر بارهای القایی: دارد

حفاظت افت ولتاژ تغذیه: دارد

حفاظت حرارتی: دارد

محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد

ویژگی‌ها:

آمپلی‌فایر صوتی پرقدرت Class-AB مناسب برای صدای باکیفیت

توان خروجی 68 وات روی بلندگوی 4 اهم در شرایط کاری استاندارد

نسخه TF با پکیج عایق TO-220-11 برای نصب ساده‌تر روی هیت‌سینک

دارای اعوجاج کم و کیفیت صدای مناسب برای آمپلی‌فایرهای Hi-Fi

نسبت سیگنال به نویز بالا برای کاهش نویز در خروجی صدا

دارای ورودی Mute برای کنترل قطع و وصل نرم صدا

مجهز به حفاظت داخلی SPiKe برای محافظت در برابر اضافه‌دما، اضافه‌جریان و شرایط خطا

دارای حفاظت اتصال کوتاه خروجی به زمین یا ریل‌های تغذیه

مناسب برای طراحی آمپلی‌فایرهای مونو یا استفاده دو عددی در آمپلی‌فایر استریو

قابل استفاده در پروژه‌های صوتی حرفه‌ای، تعمیراتی و DIY

نیازمند هیت‌سینک مناسب برای عملکرد پایدار در توان بالا

کاربردها:

آمپلی‌فایر صوتی خانگی

آمپلی‌فایر Hi-Fi

اسپیکر اکتیو

ساب‌ووفر اکتیو

مانیتور صوتی

پاور آمپلی‌فایر مونو

آمپلی‌فایر استریو با استفاده از دو عدد آی‌سی

تجهیزات صوتی حرفه‌ای

بردهای صوتی توان‌بالا

پروژه‌های DIY صوتی

تعمیر آمپلی‌فایرهای صوتی

جایگزینی آی‌سی آمپلی‌فایر معیوب در مدارهای سازگار
