توضیحات

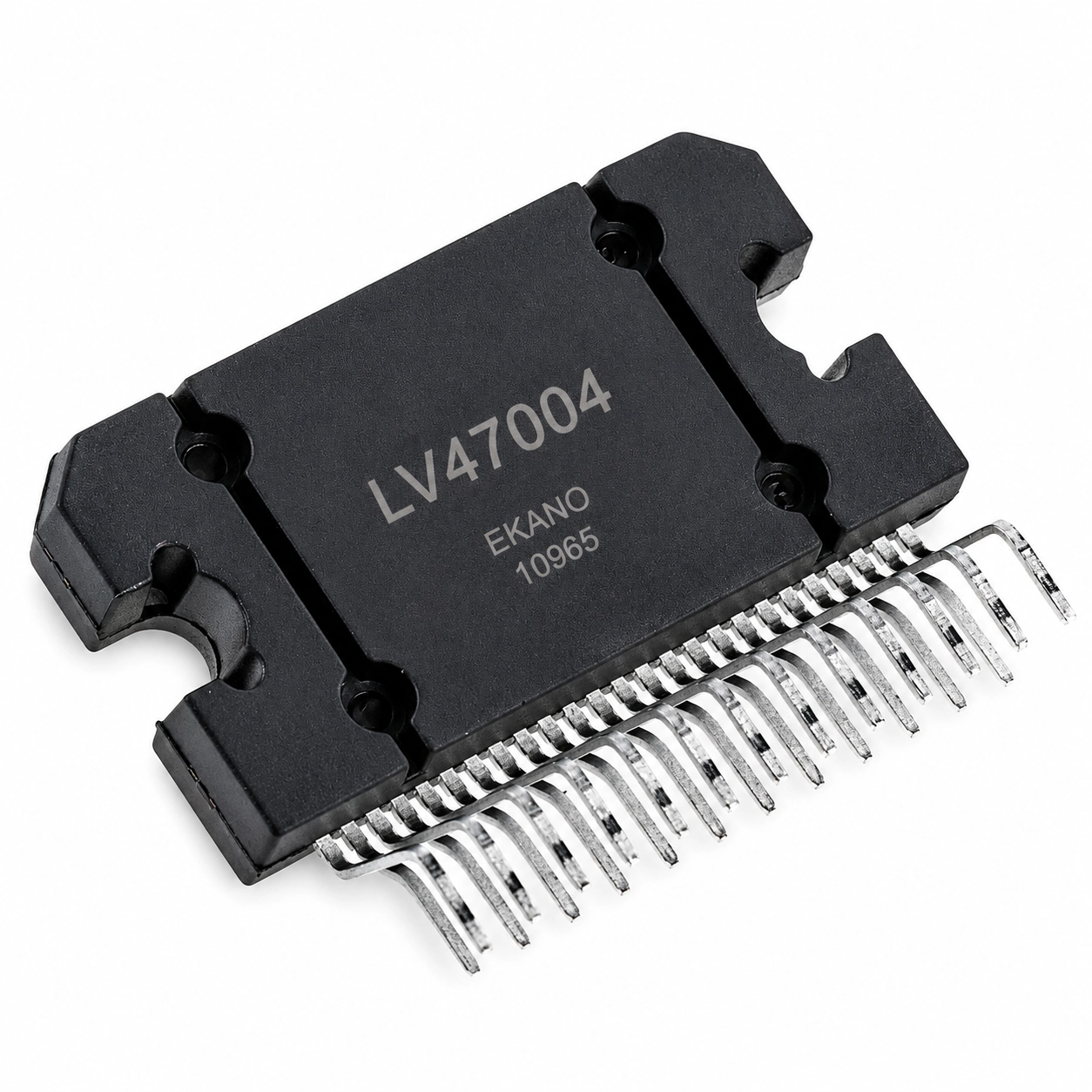

این آیسی یک تقویتکننده توان صوتی 4 کاناله از نوع BTL است که برای استفاده در سیستمهای صوتی خودرو طراحی شده است. آیسی LV47004 با پکیج HZIP25، خروجی قدرت بالا، کیفیت صدای مناسب، عملکرد Mute، سوئیچ Standby، مدار Self-Diagnosis و حفاظتهای داخلی، برای بخش خروجی صدای ضبط و آمپلیفایر خودرو گزینهای کاربردی و قابل اعتماد محسوب میشود.

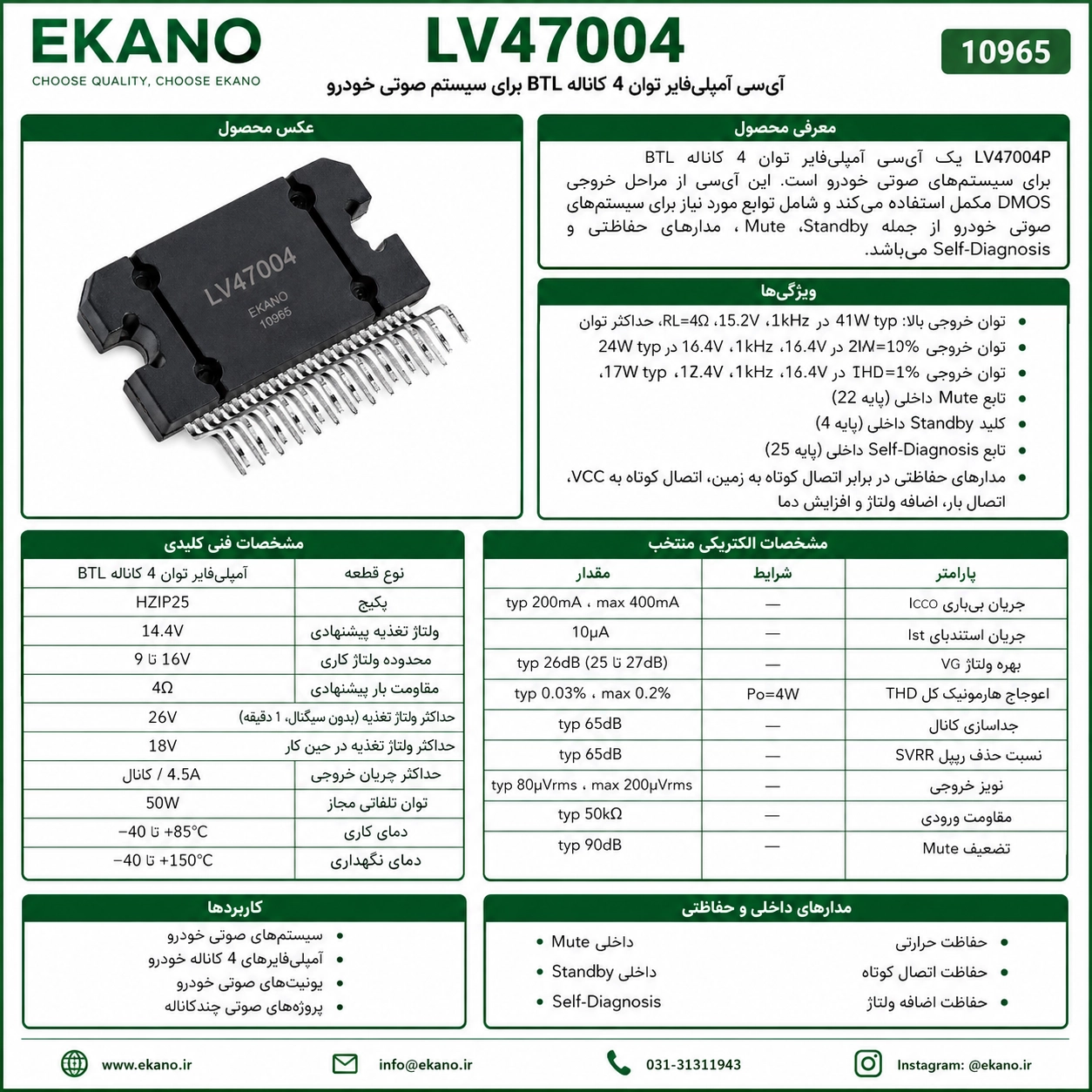

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر صوتی
مدل (P/N): LV47004 / LV47004P
نوع کاربرد: سیستم صوتی خودرو
نوع آمپلیفایر: 4-Channel BTL Power Amplifier
تعداد کانال: 4 کانال
نوع خروجی: BTL
نوع پکیج: HZIP25
تعداد پایه: 25
ولتاژ تغذیه پیشنهادی: 14.4 ولت
محدوده ولتاژ کاری: 9 تا 16 ولت
حداکثر ولتاژ تغذیه در حالت عملکرد: 18 ولت
حداکثر ولتاژ تغذیه بدون سیگنال: 26 ولت
امپدانس بار پیشنهادی: 4 اهم
توان خروجی در 14.4 ولت و THD برابر 10%: 24 وات
توان خروجی در 14.4 ولت و THD برابر 1%: 17 وات
حداکثر توان خروجی در 15.2 ولت: 41 وات
حداکثر جریان خروجی پیک برای هر کانال: 4.5 آمپر
گین ولتاژ: 26 دسیبل
جریان (Standby): 10 میکروآمپر
نسبت جداسازی کانالها: 65 دسیبل
نسبت دفع ریپل تغذیه: 65 دسیبل
ولتاژ نویز خروجی: 80 میکروولت RMS
مقاومت ورودی: 50 کیلواهم
قابلیت Mute: دارد
سوئیچ Standby: دارد
Self-Diagnosis: دارد
حفاظت اتصال کوتاه به زمین: دارد
حفاظت اتصال کوتاه به VCC: دارد
حفاظت اتصال کوتاه بار: دارد
حفاظت اضافه ولتاژ: دارد
حفاظت حرارتی: دارد
محدوده دمای کاری: منفی 40 تا مثبت 85 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 150 درجه سانتیگراد
ویژگیها:
آمپلیفایر صوتی 4 کاناله BTL مناسب برای سیستم صوتی خودرو
توان خروجی بالا برای راهاندازی بلندگوهای خودرو
توان خروجی 24 وات برای هر کانال در شرایط 14.4 ولت و بار 4 اهم
حداکثر توان خروجی تیپیکال 41 وات در ولتاژ 15.2 ولت
استفاده از ساختار خروجی DMOS برای دستیابی به توان بالا و کیفیت صدای مناسب
دارای قابلیت Mute برای قطع صدای خروجی بدون ایجاد نویز اضافی
مجهز به سوئیچ Standby برای کاهش مصرف توان در حالت آمادهبهکار
دارای مدار Self-Diagnosis برای تشخیص خطاهای خروجی
قابلیت تشخیص اتصال کوتاه به VCC، اتصال کوتاه به زمین و اتصال کوتاه بار
دارای حفاظت در برابر اضافه ولتاژ و افزایش بیش از حد دما
بدون نیاز به قطعه خارجی ضد نوسان در شرایط طراحی استاندارد
نسبت دفع ریپل مناسب برای کاهش نویز منبع تغذیه خودرو
جداسازی کانال مناسب برای حفظ کیفیت صدای استریو
پکیج HZIP25 مناسب برای نصب روی بردهای آمپلیفایر خودرو
کاربردها:
ضبط ماشین
رادیو خودرو
سیستم صوتی خودرو
آمپلیفایرهای 4 کاناله خودرو
بردهای خروجی صدای Car Audio
تقویت صدای بلندگوهای جلو و عقب خودرو
مدارهای آمپلیفایر BTL
تعمیر بردهای صوتی خودرو
جایگزینی آیسی آمپلیفایر معیوب
تجهیزات صوتی خودرویی سازگار
