توضیحات

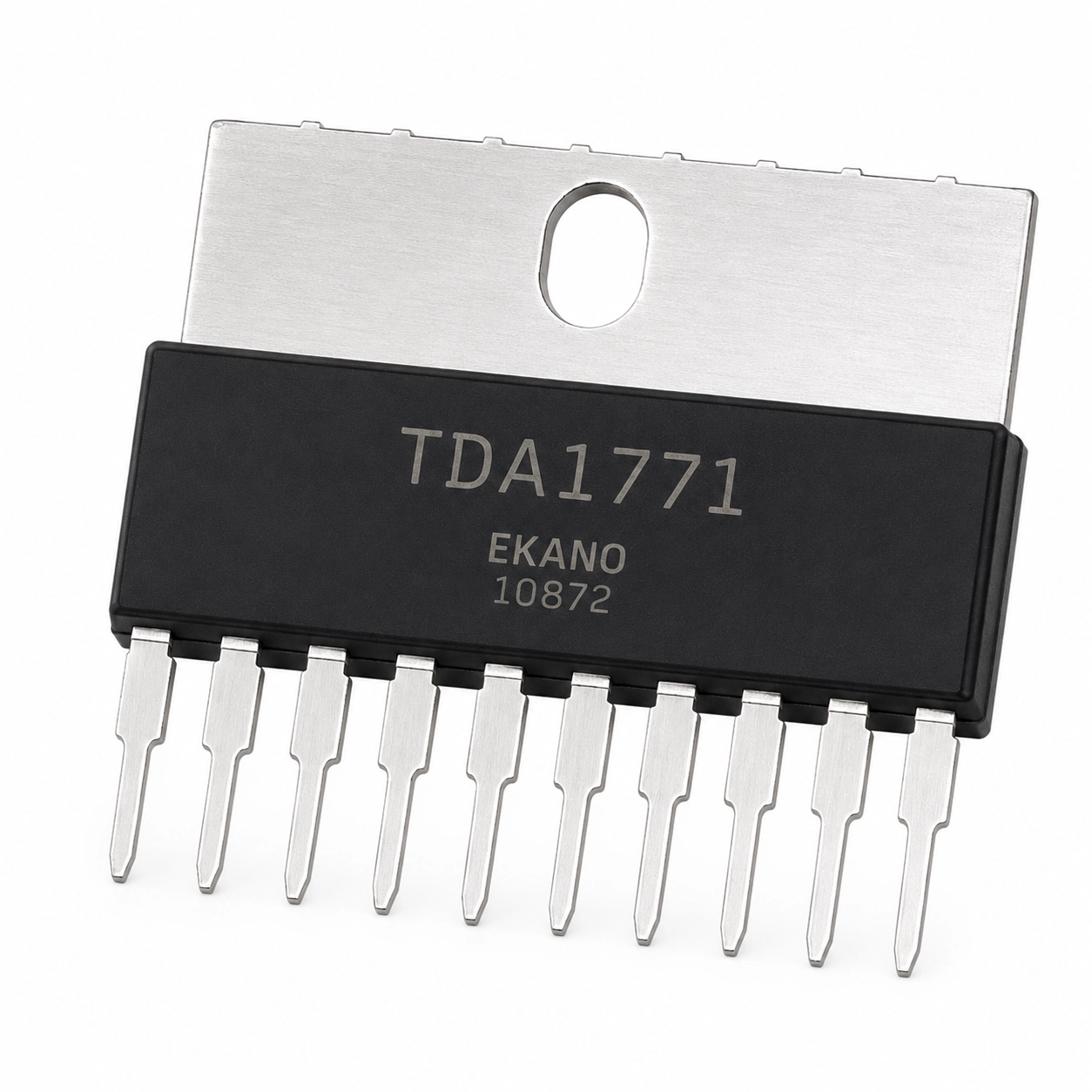

این آیسی یک مدار مجتمع انحراف عمودی یا Vertical Deflection Circuit است که برای راهاندازی مستقیم بخش عمودی لامپ تصویر در تلویزیونهای رنگی و سیاهوسفید، مانیتورها و نمایشگرهای داده طراحی شده است. آیسی TDA1771 با پکیج SIP-10، دارای مولد Ramp، تقویتکننده توان، مولد Flyback و حفاظت حرارتی داخلی بوده و برای مدارهای ورتیکال تجهیزات تصویری CRT گزینهای مناسب محسوب میشود.

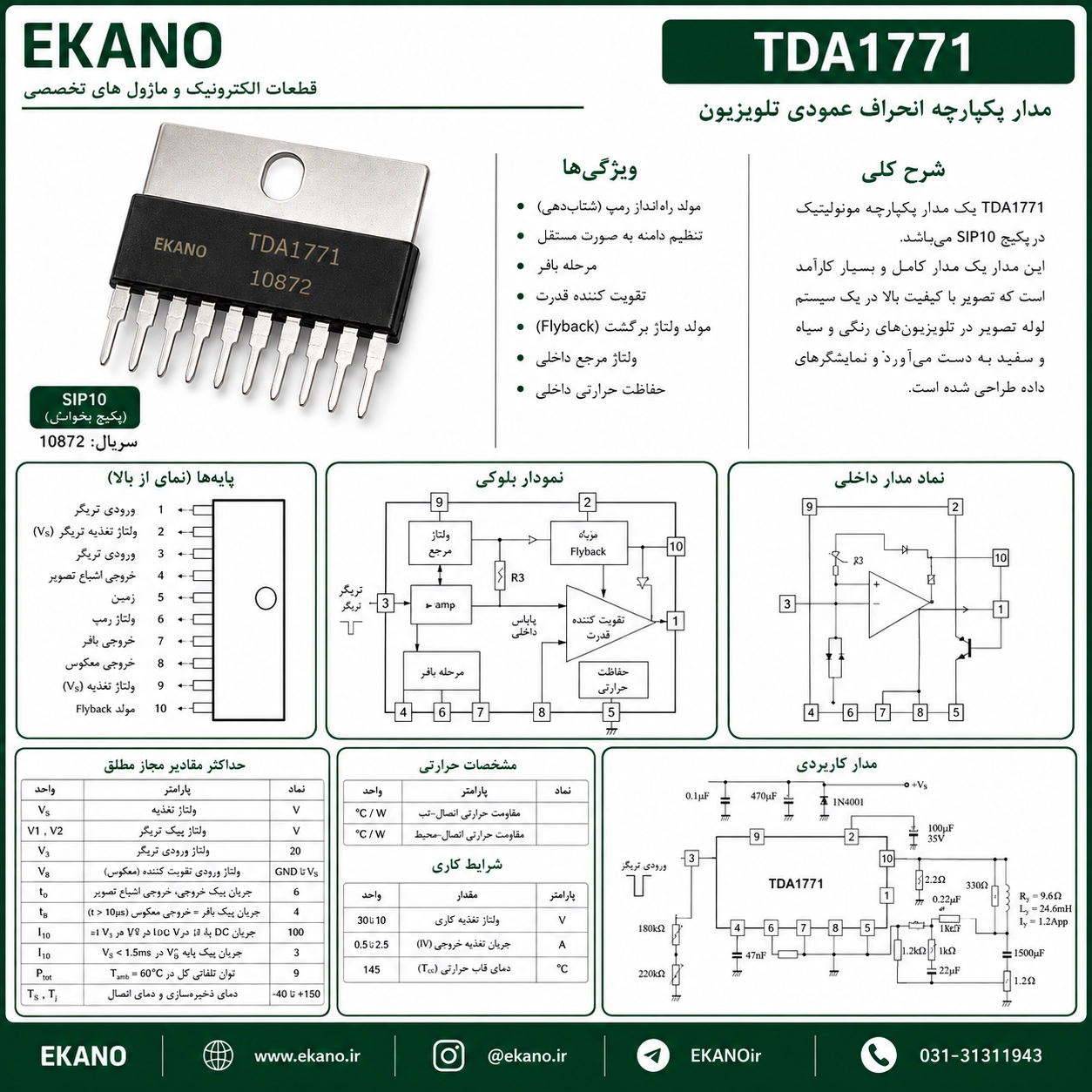

مشخصات فنی:
نوع قطعه: آیسی انحراف عمودی
مدل (P/N): TDA1771
نوع عملکرد: Vertical Deflection Circuit
نوع پکیج: SIP-10
تعداد پایه: 10
نوع پکیج: پلاستیکی
حداکثر ولتاژ تغذیه (VS): 30 ولت
حداکثر ولتاژ پیک (Flyback): 65 ولت
حداکثر ولتاژ ورودی (Trigger): 20 ولت
حداکثر جریان خروجی Peak-to-Peak غیرتکرارشونده: 6 آمپر
حداکثر جریان خروجی Peak-to-Peak برای زمان بیش از 10 میکروثانیه: 4 آمپر
حداکثر جریان DC پایه 10: 100 میلیآمپر
حداکثر جریان Peak-to-Peak پایه 10: 3 آمپر
حداکثر توان اتلافی در دمای Tab برابر 60 درجه سانتیگراد: 9 وات
محدوده دمای پیوند و ذخیرهسازی: منفی 40 تا مثبت 150 درجه سانتیگراد
حداکثر مقاومت حرارتی (Junction-to-Tab): 10 درجه سانتیگراد بر وات
حداکثر مقاومت حرارتی (Junction-to-Ambient): 70 درجه سانتیگراد بر وات
ویژگیها:
دارای مولد Ramp داخلی برای ایجاد سیگنال جاروب عمودی
قابلیت تنظیم مستقل دامنه تصویر
مجهز به Buffer Stage داخلی
دارای تقویتکننده توان داخلی برای راهاندازی بخش انحراف عمودی
مجهز به مولد Flyback داخلی
دارای ولتاژ مرجع داخلی
مجهز به حفاظت حرارتی برای افزایش ایمنی و پایداری مدار
مناسب برای راهاندازی مستقیم بخش عمودی لامپ تصویر
ساختار یکپارچه برای کاهش تعداد قطعات جانبی مدار ورتیکال
پکیج SIP-10 مناسب برای نصب روی بردهای تلویزیون و مانیتور CRT
کاربردها:
مدار انحراف عمودی تلویزیون
تلویزیونهای رنگی CRT
تلویزیونهای سیاهوسفید
مانیتورهای CRT
نمایشگرهای Data Display
برد ورتیکال تجهیزات تصویری
مدارهای راهانداز لامپ تصویر
تعمیر بخش عمودی تلویزیون
تعمیر مانیتورهای قدیمی
جایگزینی آیسی ورتیکال معیوب در مدارهای سازگار
