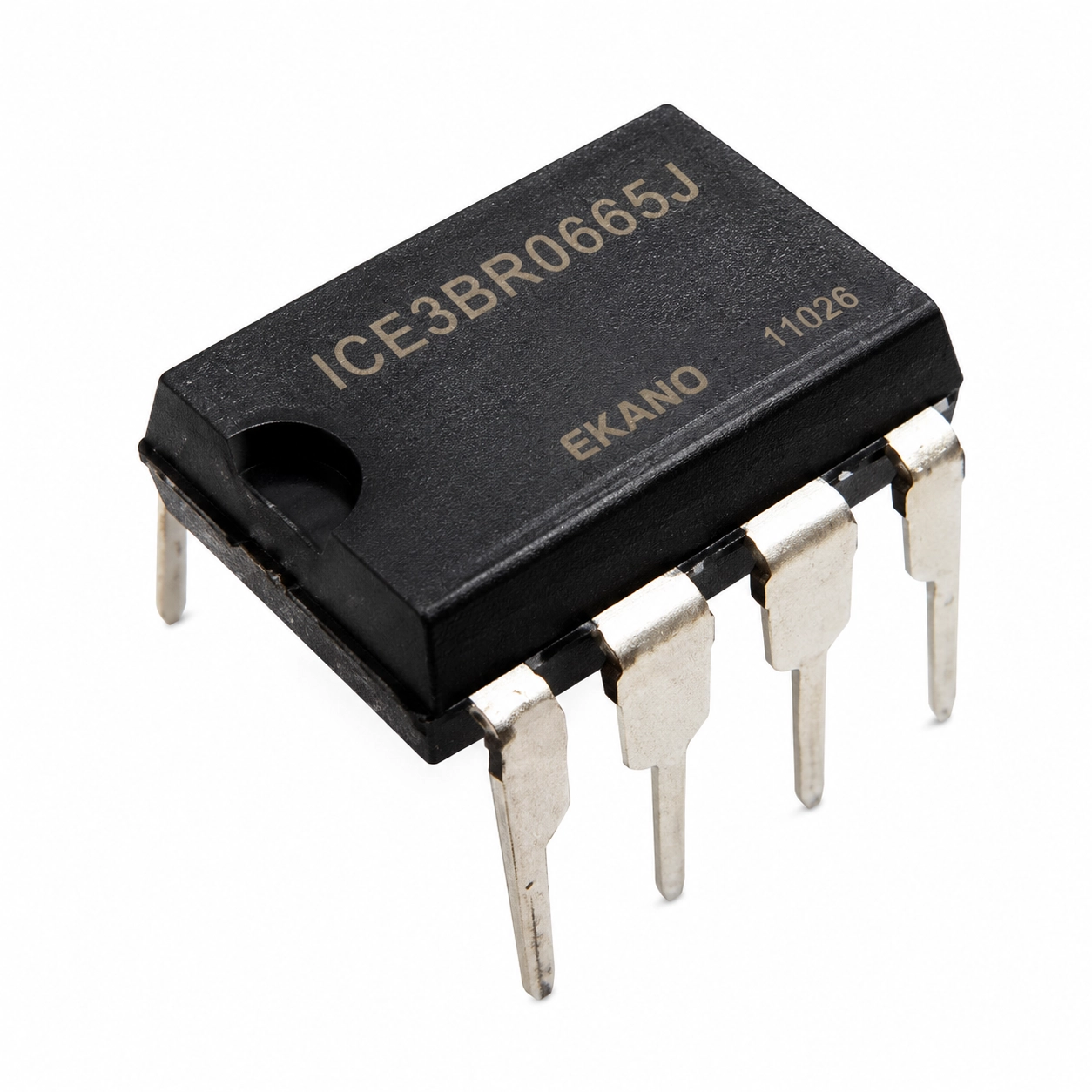

آی‌سی سوئیچینگ منبع تغذیه مدل ICE3BR0665J پکیج DIP-8 برند Infineon

کد محصول: 11026
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ICE3BR0665J Infineon DIP-8

آی‌سی ICE3BR0665J یک کنترلر SMPS از خانواده CoolSET-F3R با پکیج DIP-8 و ماسفت داخلی 650 ولت است. این قطعه با فرکانس 65 کیلوهرتز، Soft Start و حفاظت‌های داخلی برای منابع تغذیه Flyback و بردهای پاور کاربرد دارد.

4,317,300 ریال

موجود در انبار

این آی‌سی یک کنترلر جریان برای منابع تغذیه سوئیچینگ Off-Line است که همراه با ماسفت داخلی 650 ولت CoolMOS و سلول راه‌انداز داخلی طراحی شده است. آی‌سی ICE3BR0665J که با مدل دیتاشیتی ICE3BR0665J نیز شناخته می‌شود، با پکیج DIP-8 برای منابع تغذیه فلای‌بک، مبدل‌های AC/DC، بردهای پاور و تجهیزات الکترونیکی کم‌مصرف گزینه‌ای مناسب محسوب می‌شود.

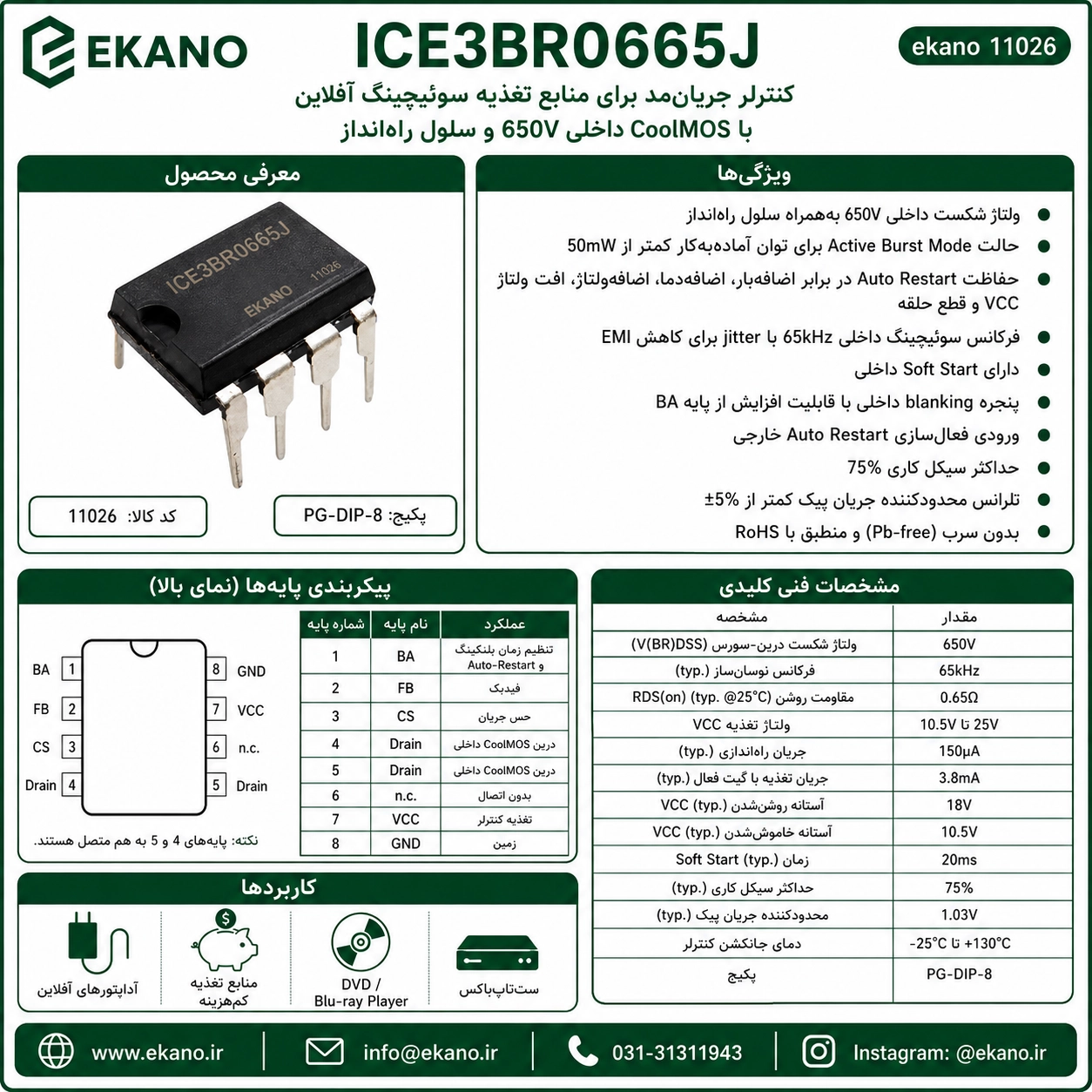

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی کنترلر تغذیه سوئیچینگ

مدل بازاری: ICE3BR0665J

مدل دیتاشیتی: ICE3BR0665J

مارک روی بدنه: 3BR0665J

خانواده: CoolSET-F3R

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Current Mode Controller

نوع توپولوژی: Flyback

نوع پکیج: PG-DIP-8 / DIP-8

تعداد پایه: 8

نوع نصب: Through Hole

ماسفت داخلی: دارد

نوع ماسفت داخلی: 650V CoolMOS

حداکثر ولتاژ (Drain-Source): 650 ولت

حداکثر مقاومت حالت روشن (RDS(on)): 0.75 اهم

فرکانس سوئیچینگ داخلی: 65 کیلوهرتز

حداکثر توان خروجی: 41 وات

حداقل ولتاژ (VCC): 10.5 ولت

جریان مصرفی کاری: 3.8 میلی‌آمپر

Active Burst Mode: دارد

Soft Start داخلی: دارد

Frequency Jitter: دارد

Soft Gate Driving: دارد

Startup Cell داخلی: دارد

حفاظت اضافه بار: دارد

حفاظت مدار باز فیدبک: دارد

حفاظت افت ولتاژ VCC: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت افزایش دما: دارد

حالت Auto Restart: دارد

محدوده دمای کاری: منفی 25 تا مثبت 130 درجه سانتی‌گراد

ویژگی‌ها:

دارای کنترلر جریان و ماسفت قدرت 650 ولت به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line

دارای فرکانس سوئیچینگ ثابت 65 کیلوهرتز برای طراحی پایدار مدار پاور

مجهز به Active Burst Mode جهت کاهش مصرف انرژی در حالت آماده‌به‌کار

مصرف Standby بسیار پایین در طراحی مناسب منبع تغذیه

دارای سلول راه‌انداز داخلی برای ساده‌تر شدن طراحی مدار

مجهز به Soft Start داخلی برای راه‌اندازی نرم و کنترل‌شده منبع تغذیه

دارای Frequency Jitter برای کاهش نویز EMI

مجهز به Soft Gate Driving جهت کاهش نویز و بهبود عملکرد سوئیچینگ

دارای حفاظت Auto Restart در برابر اضافه بار، مدار باز فیدبک، افت ولتاژ، اضافه ولتاژ و افزایش دما

پکیج DIP-8 مناسب برای نصب روی بردهای پاور و تعمیرات منابع تغذیه

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون و مانیتور

بردهای پاور DVD و Blu-ray

Set-Top Box

آداپتورها و منابع تغذیه کم‌مصرف

تجهیزات صوتی و تصویری

مدارهای کنترل و مدیریت توان

تعمیرات بردهای پاور و منابع تغذیه
