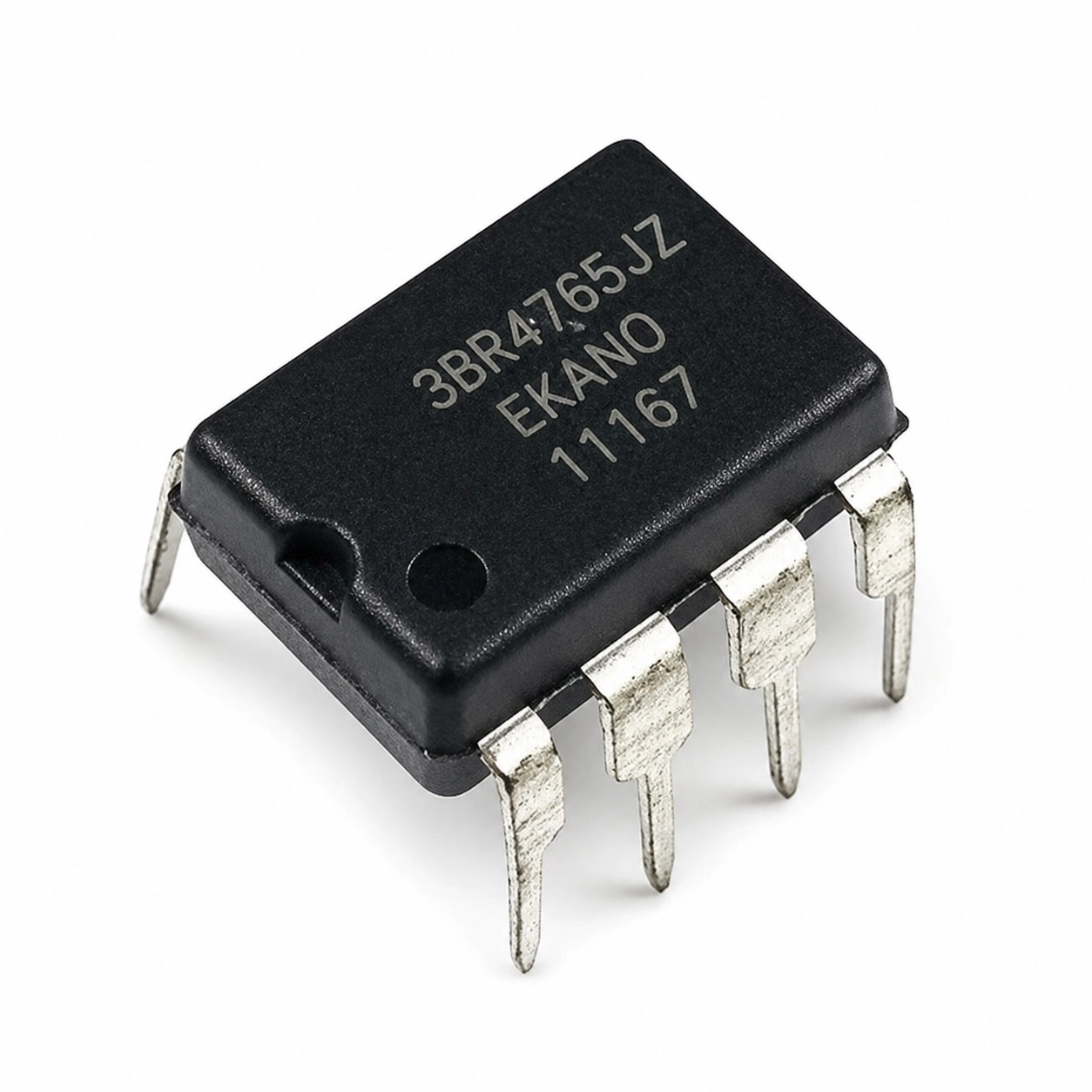

آی‌سی سوئیچینگ منبع تغذیه مدل ICE3BR4765JZ پکیج DIP-7 برند Infineon

این آی‌سی یک کنترلر جریان برای منابع تغذیه سوئیچینگ Off-Line است که همراه با ماسفت داخلی 650 ولت CoolMOS و سلول راه‌انداز داخلی طراحی شده است. آی‌سی ICE3BR4765JZ که با مدل دیتاشیتی ICE3BR4765JZ نیز شناخته می‌شود، با پکیج DIP-7 برای منابع تغذیه فلای‌بک، مبدل‌های AC/DC، بردهای پاور و تجهیزات الکترونیکی کم‌مصرف گزینه‌ای مناسب محسوب می‌شود.

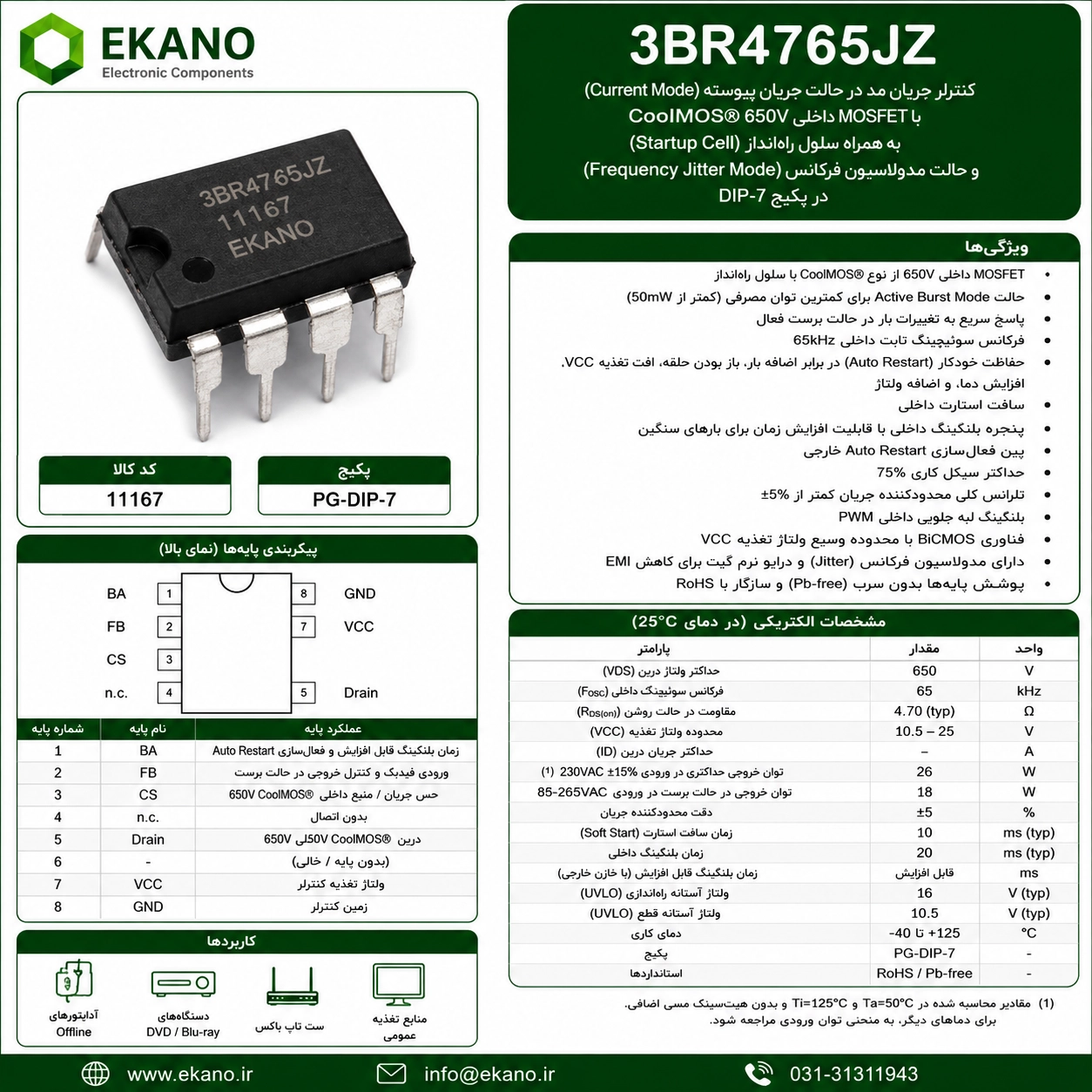

مشخصات فنی:

نوع قطعه: آی‌سی کنترلر تغذیه سوئیچینگ

مدل بازاری: ICE3BR4765JZ

مدل دیتاشیتی: ICE3BR4765JZ

خانواده: CoolSET-F3R

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Current Mode PWM Controller

نوع توپولوژی: Flyback

نوع پکیج: PG-DIP-7 / DIP-7

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

نوع ماسفت داخلی: 650V CoolMOS

حداکثر ولتاژ (Drain-Source): 650 ولت

مقاومت حالت روشن RDS(on) تیپیکال: 4.70 اهم

فرکانس سوئیچینگ داخلی: 65 کیلوهرتز

توان ورودی محاسباتی در (230VAC): 26 وات

توان ورودی محاسباتی در 85 تا (265VAC): 18 وات

محدوده ولتاژ کاری (VCC): 10.5 تا 25 ولت

حداکثر (Duty Cycle): 75 درصد

مصرف Standby: کمتر از 50 میلی‌وات در طراحی مناسب

Active Burst Mode: دارد

Soft Start داخلی: دارد

Frequency Jitter: دارد

Soft Gate Driving: دارد

Startup Cell داخلی: دارد

Blanking Window داخلی: دارد

External Auto-Restart Enable: دارد

حفاظت اضافه بار: دارد

حفاظت مدار باز فیدبک: دارد

حفاظت افت ولتاژ VCC: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت افزایش دما: دارد

حالت Auto Restart: دارد

ویژگی‌ها:

دارای کنترلر PWM و ماسفت قدرت 650 ولت به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line

فرکانس سوئیچینگ ثابت 65 کیلوهرتز برای عملکرد پایدار مدار پاور

مجهز به Active Burst Mode جهت کاهش مصرف انرژی در حالت آماده‌به‌کار

مصرف Standby کمتر از 50 میلی‌وات در طراحی مناسب منبع تغذیه

دارای سلول راه‌انداز داخلی برای ساده‌تر شدن طراحی مدار

مجهز به Soft Start داخلی برای راه‌اندازی نرم و کنترل‌شده منبع تغذیه

دارای Frequency Jitter برای کاهش نویز EMI

مجهز به Soft Gate Driving جهت کاهش نویز سوئیچینگ

دارای Blanking Window داخلی با قابلیت افزایش زمان برای جهش بارهای سنگین

دارای ورودی External Auto-Restart برای توقف سریع سوئیچینگ در شرایط خطا

محدودسازی جریان با تلرانس کلی کمتر از ±5 درصد

دارای حفاظت Auto Restart در برابر اضافه بار، مدار باز فیدبک، افت ولتاژ، اضافه ولتاژ و افزایش دما

پکیج DIP-7 مناسب برای نصب روی بردهای پاور و تعمیرات منابع تغذیه

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور DVD و Blu-ray

DVD Combo

DVD R/W

Set-Top Box

آداپتورها و منابع تغذیه کم‌مصرف

تجهیزات صوتی و تصویری

تعمیرات بردهای پاور و منابع تغذیه
