توضیحات

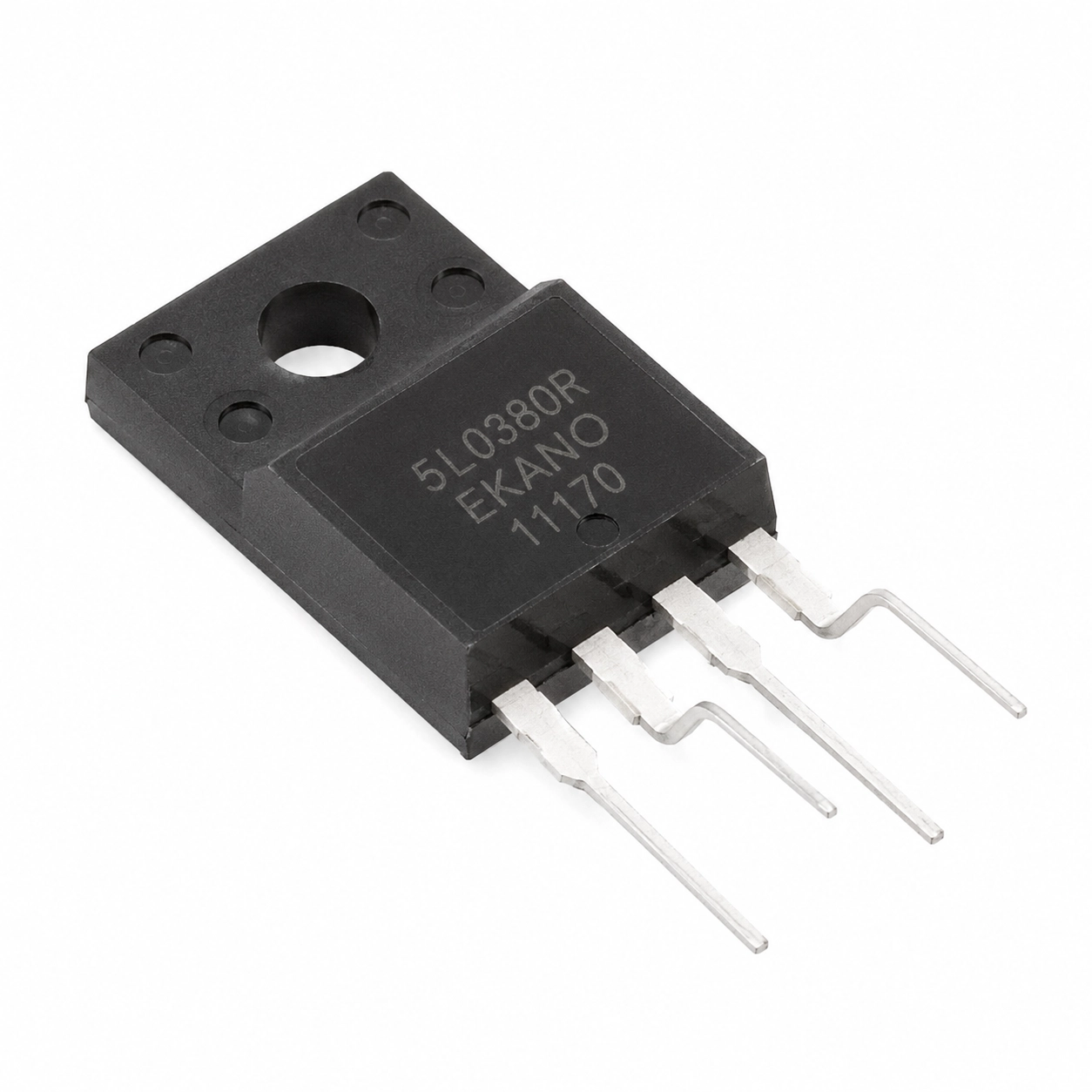

این آیسی یک پاور سوئیچ یکپارچه برای منابع تغذیه سوئیچینگ Off-Line است که شامل ماسفت قدرت ولتاژ بالا و کنترلر PWM جریانمدار میباشد. آیسی STR5L0380R که با مدل دیتاشیتی KA5L0380R نیز شناخته میشود، با فرکانس کاری ثابت 50 کیلوهرتز، حفاظتهای داخلی و حالت Auto-Restart، برای طراحی و تعمیر منابع تغذیه فلایبک و بردهای پاور گزینهای مناسب محسوب میشود.

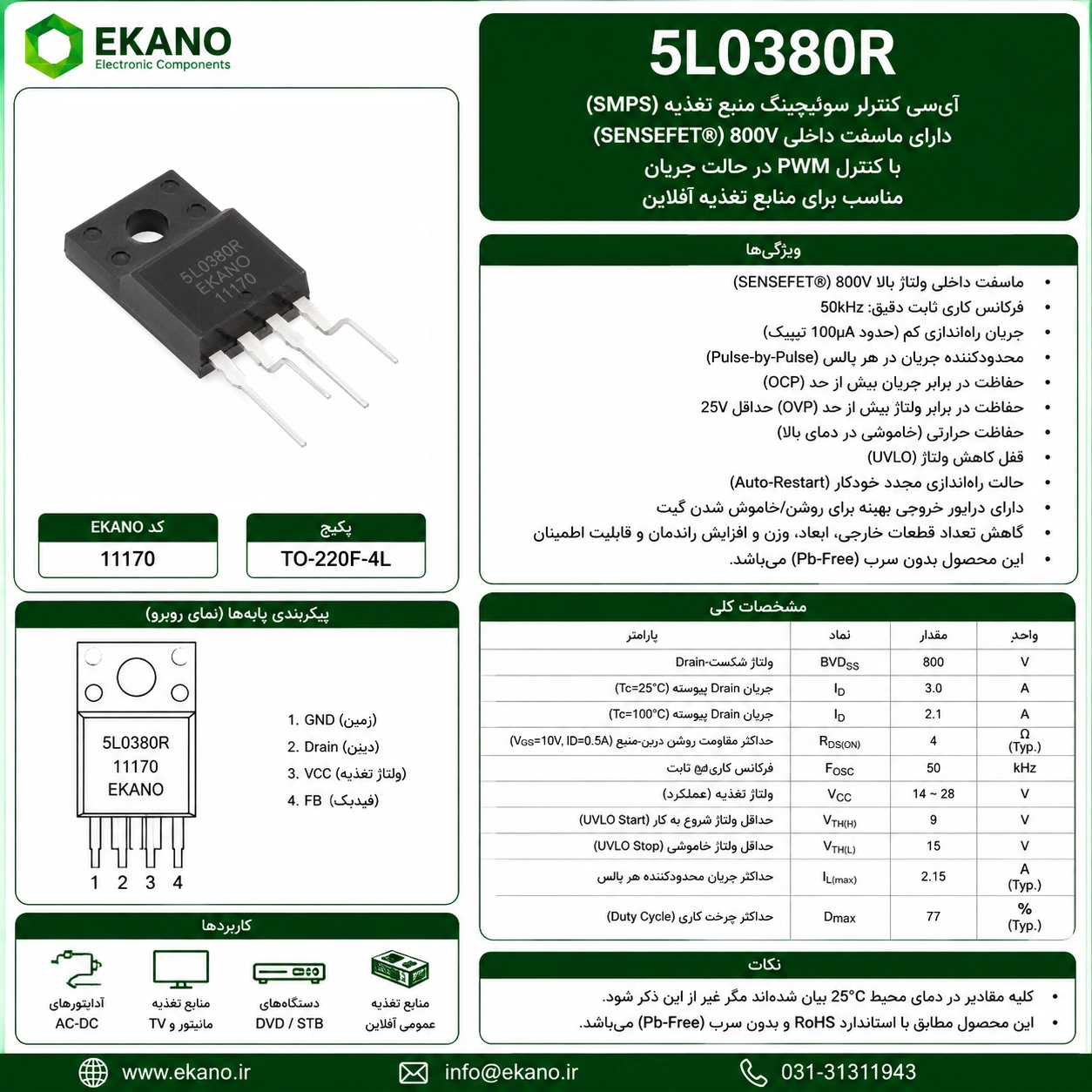

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل بازاری: STR5L0380R
مدل دیتاشیتی: KA5L0380R
خانواده: SPS / Fairchild Power Switch
نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line
نوع کنترلر: Current Mode PWM Controller
نوع توپولوژی: Flyback / Forward
نوع پکیج: TO-220F-4L
تعداد پایه: 4
نوع نصب: Through Hole
پایهها: GND، Drain، VCC، FB
ماسفت داخلی: دارد
نوع ماسفت داخلی: High Voltage Power SenseFET
حداکثر ولتاژ (Drain-Source): 800 ولت
حداکثر جریان Drain پالسی: 12 آمپر
جریان Drain پیوسته در 25 درجه سانتیگراد: 3 آمپر
جریان Drain پیوسته در 100 درجه سانتیگراد: 2.1 آمپر
مقاومت حالت روشن RDS(on): تیپیکال 4 اهم و حداکثر 5 اهم
فرکانس سوئیچینگ داخلی: 50 کیلوهرتز
محدوده فرکانس سوئیچینگ: 45 تا 55 کیلوهرتز
حداکثر Duty Cycle: 80 درصد
ولتاژ تغذیه VCC حداکثر: 30 ولت
جریان راهاندازی: تیپیکال 0.1 میلیآمپر
جریان مصرفی کاری: تیپیکال 7 میلیآمپر
ولتاژ شروع UVLO: تیپیکال 9 ولت
ولتاژ توقف عملکرد UVLO: تیپیکال 15 ولت
حفاظت اضافه جریان: دارد
محدودکننده جریان Pulse-by-Pulse: دارد
حفاظت اضافه ولتاژ: دارد
آستانه حفاظت اضافه ولتاژ: تیپیکال 27 ولت
حفاظت حرارتی داخلی: دارد
دمای خاموشی حرارتی: تیپیکال 160 درجه سانتیگراد
حالت Auto-Restart: دارد
محدوده دمای کاری: منفی 25 تا مثبت 85 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 55 تا مثبت 150 درجه سانتیگراد
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM بهصورت یکپارچه
مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line با قطعات جانبی کمتر
فرکانس کاری ثابت 50 کیلوهرتز برای طراحی پایدار مدار پاور
دارای ماسفت داخلی با تحمل ولتاژ 800 ولت
قابلیت استفاده در توپولوژیهای Flyback و Forward
مجهز به محدودکننده جریان Pulse-by-Pulse برای محافظت بهتر مدار
دارای حفاظت اضافه جریان برای افزایش ایمنی منبع تغذیه
مجهز به حفاظت اضافه ولتاژ داخلی
دارای UVLO برای جلوگیری از عملکرد نامناسب در افت ولتاژ تغذیه
مجهز به خاموشی حرارتی داخلی برای جلوگیری از آسیب در دمای بالا
دارای حالت Auto-Restart برای بازیابی خودکار پس از شرایط خطا
جریان راهاندازی پایین برای کاهش مصرف اولیه مدار
پکیج TO-220F-4L مناسب برای نصب روی بردهای پاور و مدیریت بهتر حرارت
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Off-Line
منابع تغذیه Flyback
منابع تغذیه Forward
بردهای پاور تلویزیون و مانیتور
بردهای پاور DVD و Set-Top Box
آداپتورهای برق
تجهیزات صوتی و تصویری
تعمیرات بردهای پاور و منابع تغذیه
