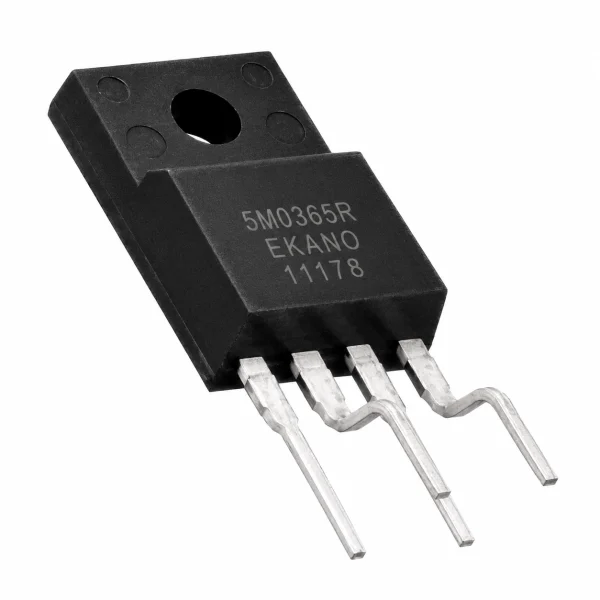

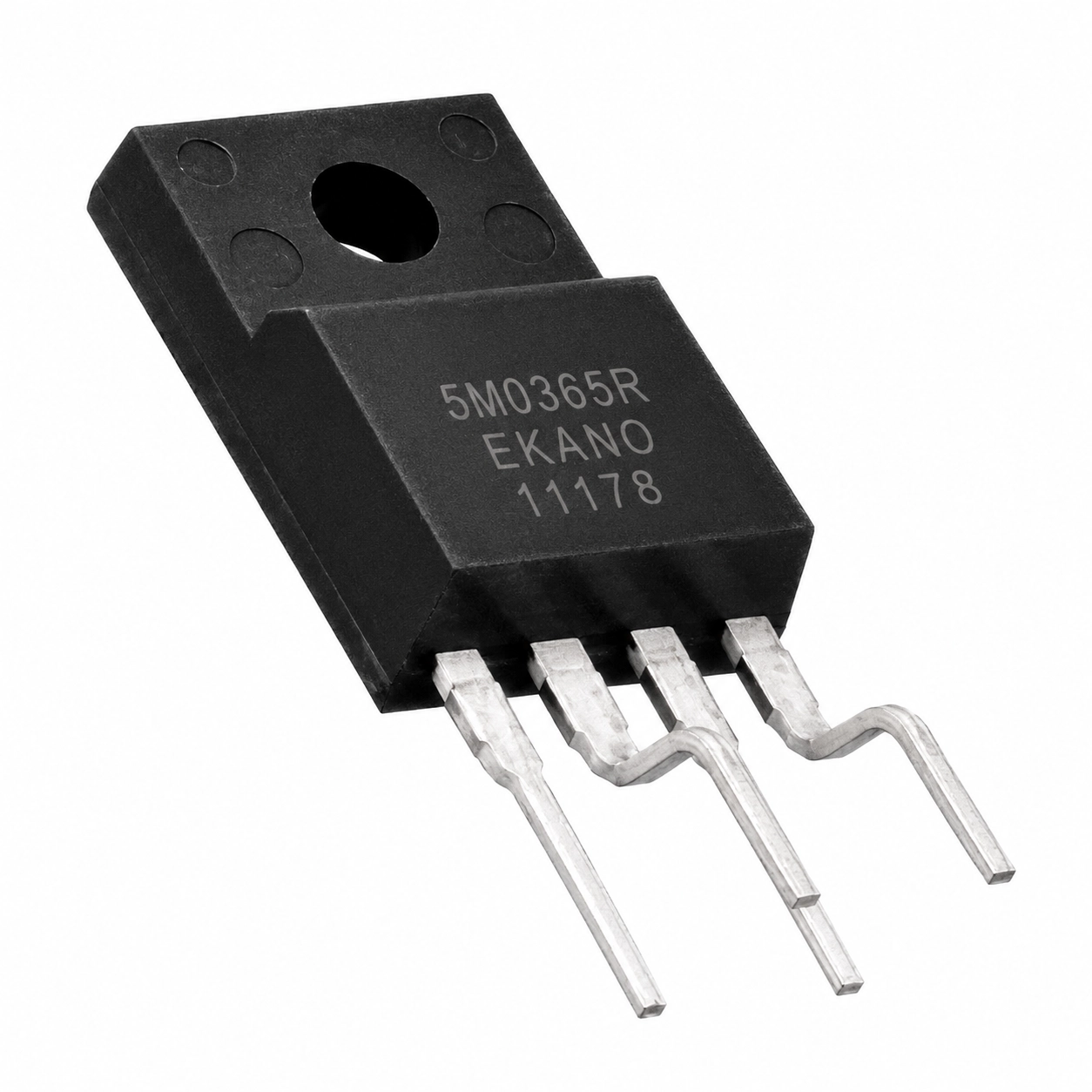

تراشه TO-220F-4L | STR 5M0365R

این آی‌سی یک پاور سوئیچ یکپارچه برای منابع تغذیه سوئیچینگ Off-Line است که شامل ماسفت قدرت ولتاژ بالا و کنترلر PWM جریان‌مدار می‌باشد. آی‌سی STR 5M0365R که با مدل دیتاشیتی KA5M0365RTU نیز شناخته می‌شود، با پکیج TO-220F-4L، فرکانس سوئیچینگ 67 کیلوهرتز و حفاظت‌های داخلی، برای طراحی و تعمیر منابع تغذیه فلای‌بک و بردهای پاور گزینه‌ای مناسب محسوب می‌شود.

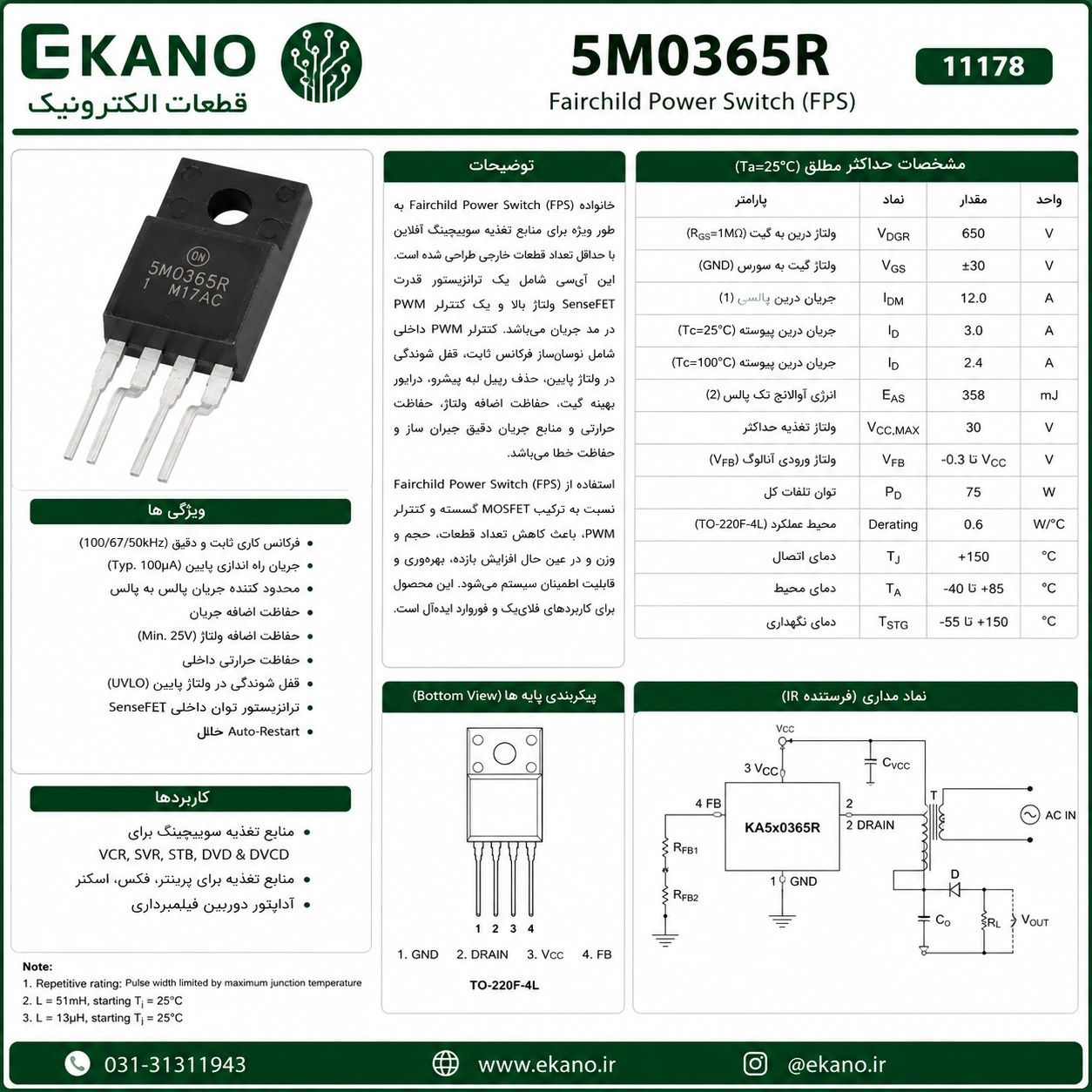

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل بازاری: STR 5M0365R

مدل دیتاشیتی: KA5M0365RTU

خانواده: Fairchild Power Switch / FPS

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Current Mode PWM Controller

نوع توپولوژی: Flyback / Forward

نوع پکیج: TO-220F-4L

تعداد پایه: 4

نوع نصب: Through Hole

پایه‌ها: GND، Drain، VCC، FB

ماسفت داخلی: دارد

نوع ماسفت داخلی: High Voltage Power SenseFET

حداکثر ولتاژ (Drain-Source): 650 ولت

جریان Drain پیوسته در 25 درجه سانتی‌گراد: 3 آمپر

جریان Drain پیوسته در 100 درجه سانتی‌گراد: 2.4 آمپر

حداکثر جریان Drain پالسی: 12 آمپر

مقاومت حالت روشن (RDS(on)): 3.6 اهم

فرکانس سوئیچینگ داخلی: 67 کیلوهرتز

حداکثر (Duty Cycle): 77 درصد

حداکثر ولتاژ تغذیه (VCC): 30 ولت

جریان راه‌اندازی: تیپیکال 100 میکروآمپر

توان تلفاتی کل: 75 وات

انرژی Avalanche تک‌پالس: 358 میلی‌ژول

حداکثر دمای Junction: مثبت 160 درجه سانتی‌گراد

محدوده دمای کاری: منفی 25 تا مثبت 85 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 55 تا مثبت 150 درجه سانتی‌گراد

محدودکننده جریان Pulse-by-Pulse: دارد

حفاظت اضافه بار: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت حرارتی داخلی: دارد

قفل افت ولتاژ UVLO: دارد

حالت Auto-Restart: دارد

ویژگی‌ها:

دارای ماسفت قدرت و کنترلر PWM به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line با قطعات جانبی کمتر

دارای ماسفت داخلی با تحمل ولتاژ 650 ولت

فرکانس سوئیچینگ 67 کیلوهرتز برای عملکرد پایدار مدار پاور

قابلیت استفاده در توپولوژی‌های Flyback و Forward

مجهز به محدودکننده جریان Pulse-by-Pulse برای محافظت بهتر مدار

دارای حفاظت اضافه بار جهت افزایش ایمنی منبع تغذیه

مجهز به حفاظت اضافه ولتاژ داخلی

دارای UVLO برای جلوگیری از عملکرد نامناسب در افت ولتاژ تغذیه

مجهز به خاموشی حرارتی داخلی برای جلوگیری از آسیب در دمای بالا

دارای حالت Auto-Restart برای بازیابی خودکار پس از شرایط خطا

جریان راه‌اندازی پایین جهت کاهش مصرف اولیه مدار

پکیج TO-220F-4L مناسب برای نصب روی بردهای پاور و مدیریت بهتر حرارت

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Off-Line

منابع تغذیه Flyback

منابع تغذیه Forward

بردهای پاور تلویزیون و مانیتور

بردهای پاور VCR، DVD و Set-Top Box

پرینتر، فکس و اسکنر

آداپتورهای برق

تعمیرات بردهای پاور و منابع تغذیه
