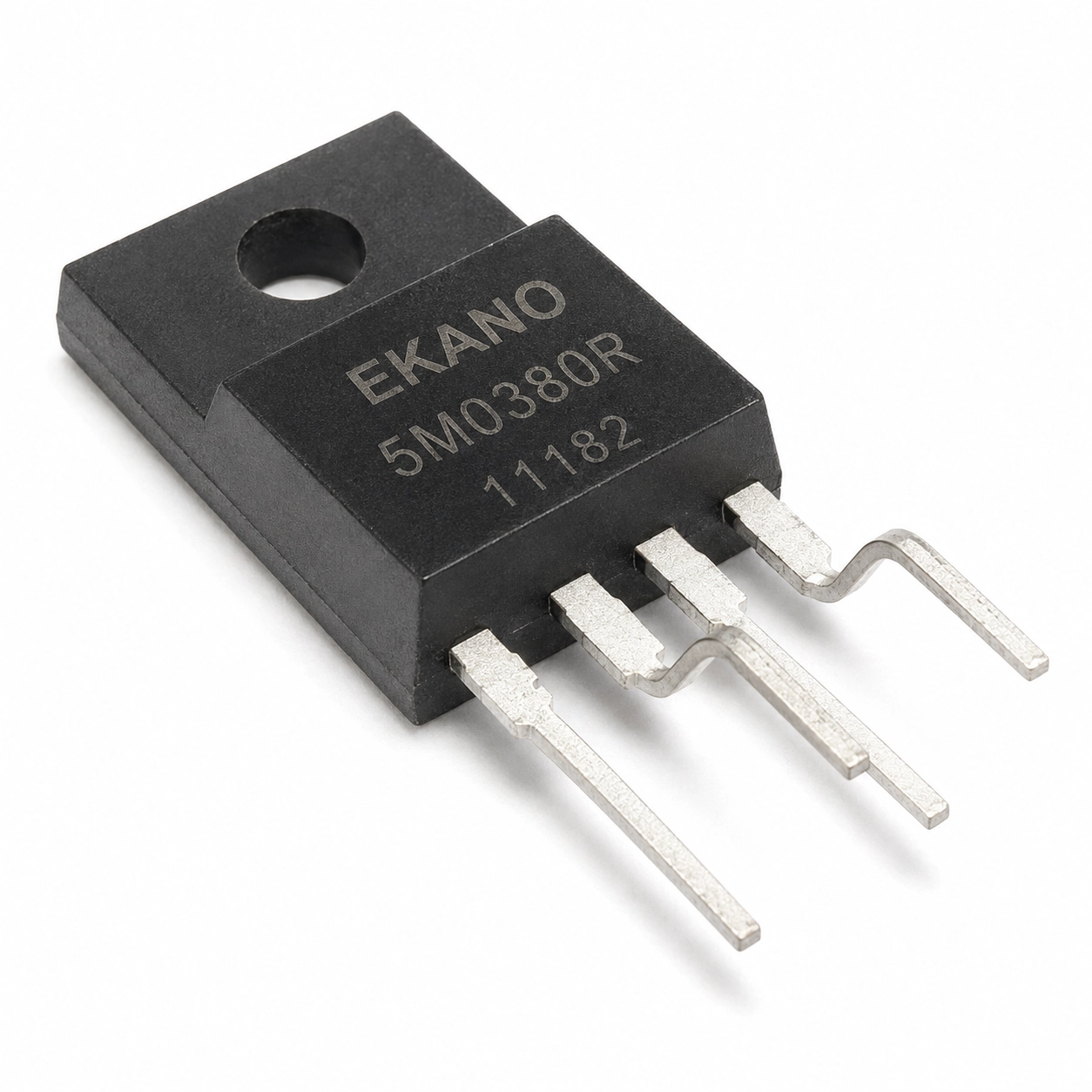

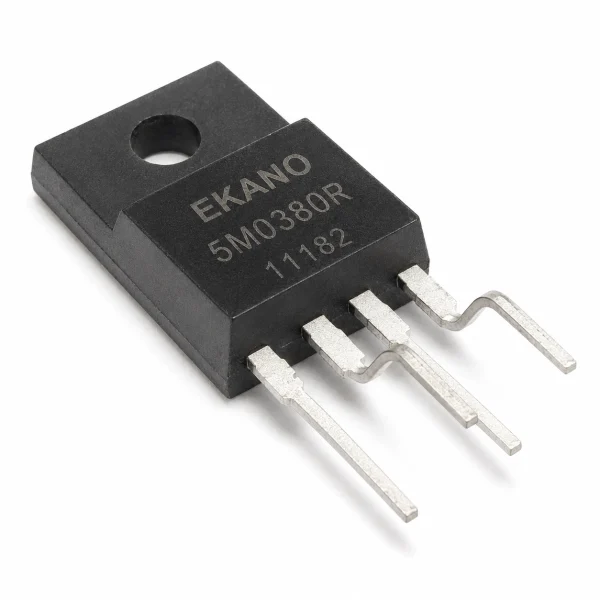

تراشه TO-220F-4L | STR 5M0380R

کد محصول: 11182
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی STR5M0380R یک پاور سوئیچ Off-Line با پکیج TO-220F-4L، ماسفت داخلی 800 ولت و فرکانس 67 کیلوهرتز است. این قطعه با کنترل PWM، Auto-Restart و حفاظت‌های داخلی برای منابع تغذیه SMPS و بردهای پاور کاربرد دارد.

6,560,000 ریال

موجود در انبار

این آی‌سی یک پاور سوئیچ یکپارچه برای منابع تغذیه سوئیچینگ Off-Line است که شامل ماسفت قدرت ولتاژ بالا و کنترلر PWM جریان‌مدار می‌باشد. آی‌سی STR5M0380R که با مدل دیتاشیتی KA5M0380RTU نیز شناخته می‌شود، با پکیج TO-220F-4L، ماسفت داخلی 800 ولت و فرکانس سوئیچینگ 67 کیلوهرتز، برای طراحی و تعمیر منابع تغذیه فلای‌بک، منابع تغذیه Forward و بردهای پاور گزینه‌ای مناسب محسوب می‌شود.

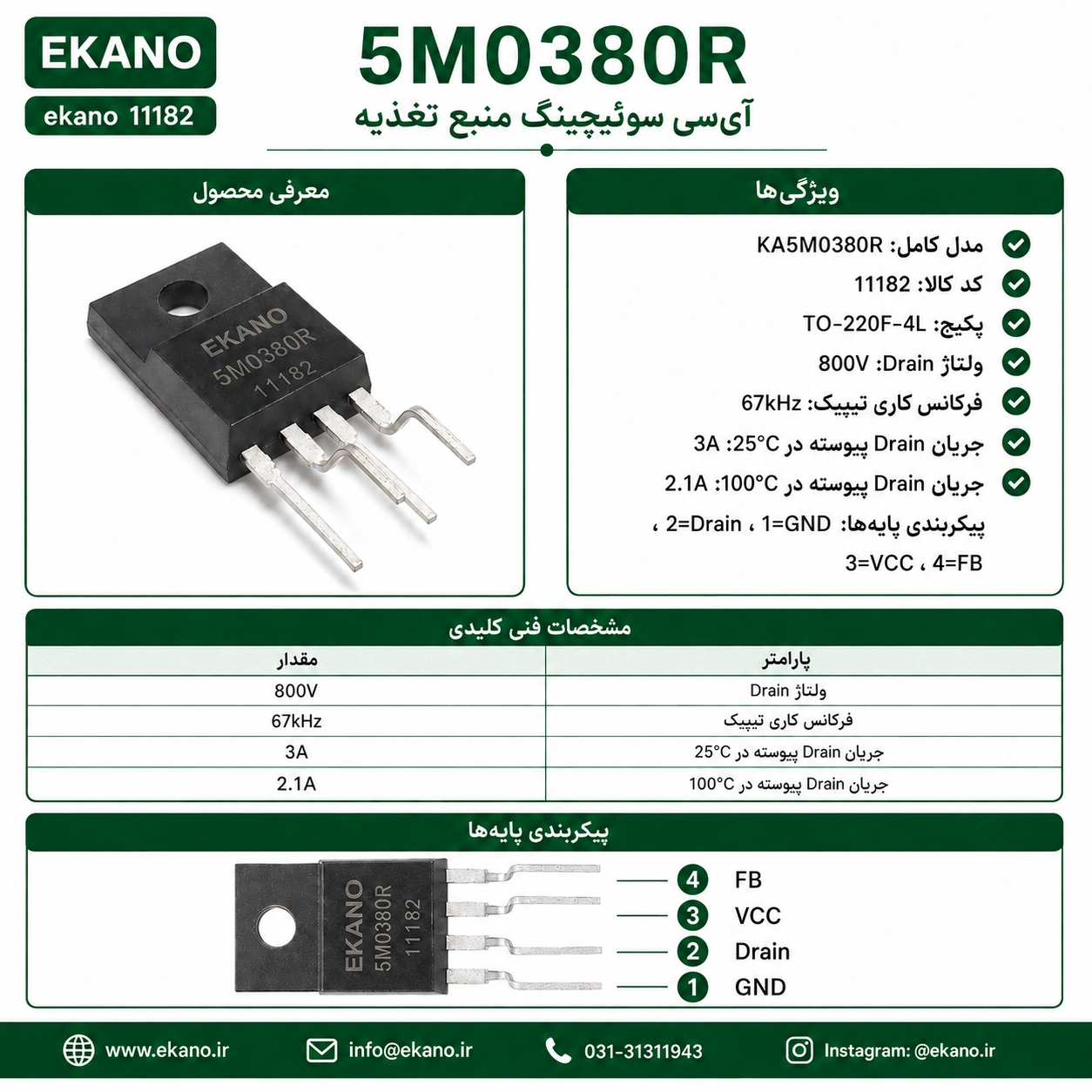

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل بازاری: STR5M0380R

مدل دیتاشیتی: KA5M0380RTU

خانواده: Fairchild Power Switch / FPS

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Current Mode PWM Controller

نوع توپولوژی: Flyback / Forward

نوع پکیج: TO-220F-4L

تعداد پایه: 4

نوع نصب: Through Hole

پایه‌ها: GND، Drain، VCC، FB

ماسفت داخلی: دارد

نوع ماسفت داخلی: High Voltage Power SenseFET

حداکثر ولتاژ (Drain-Source): 800 ولت

جریان Drain پیوسته در 25 درجه سانتی‌گراد: 3 آمپر

جریان Drain پیوسته در 100 درجه سانتی‌گراد: 2.1 آمپر

حداکثر جریان Drain پالسی: 12 آمپر

مقاومت حالت روشن RDS(on): حدود 4.6 اهم

فرکانس سوئیچینگ داخلی: 67 کیلوهرتز

جریان راه‌اندازی: تیپیکال 100 میکروآمپر

محدودکننده جریان Pulse-by-Pulse: دارد

حفاظت اضافه جریان: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت حرارتی داخلی: دارد

قفل افت ولتاژ UVLO: دارد

حالت Auto-Restart: دارد

ویژگی‌ها:

دارای ماسفت قدرت و کنترلر PWM به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Off-Line با قطعات جانبی کمتر

دارای ماسفت داخلی با تحمل ولتاژ 800 ولت

فرکانس سوئیچینگ 67 کیلوهرتز برای عملکرد پایدار مدار پاور

قابلیت استفاده در توپولوژی‌های Flyback و Forward

مجهز به محدودکننده جریان Pulse-by-Pulse برای محافظت بهتر مدار

دارای حفاظت اضافه جریان جهت افزایش ایمنی منبع تغذیه

مجهز به حفاظت اضافه ولتاژ داخلی

دارای UVLO برای جلوگیری از عملکرد نامناسب در افت ولتاژ تغذیه

مجهز به خاموشی حرارتی داخلی برای جلوگیری از آسیب در دمای بالا

دارای حالت Auto-Restart برای بازیابی خودکار پس از شرایط خطا

جریان راه‌اندازی پایین جهت کاهش مصرف اولیه مدار

پکیج TO-220F-4L مناسب برای نصب روی بردهای پاور و مدیریت بهتر حرارت

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Off-Line

منابع تغذیه Flyback

منابع تغذیه Forward

بردهای پاور تلویزیون و مانیتور

بردهای پاور VCR، DVD و Set-Top Box

پرینتر، فکس و اسکنر

آداپتورهای برق

تعمیرات بردهای پاور و منابع تغذیه
