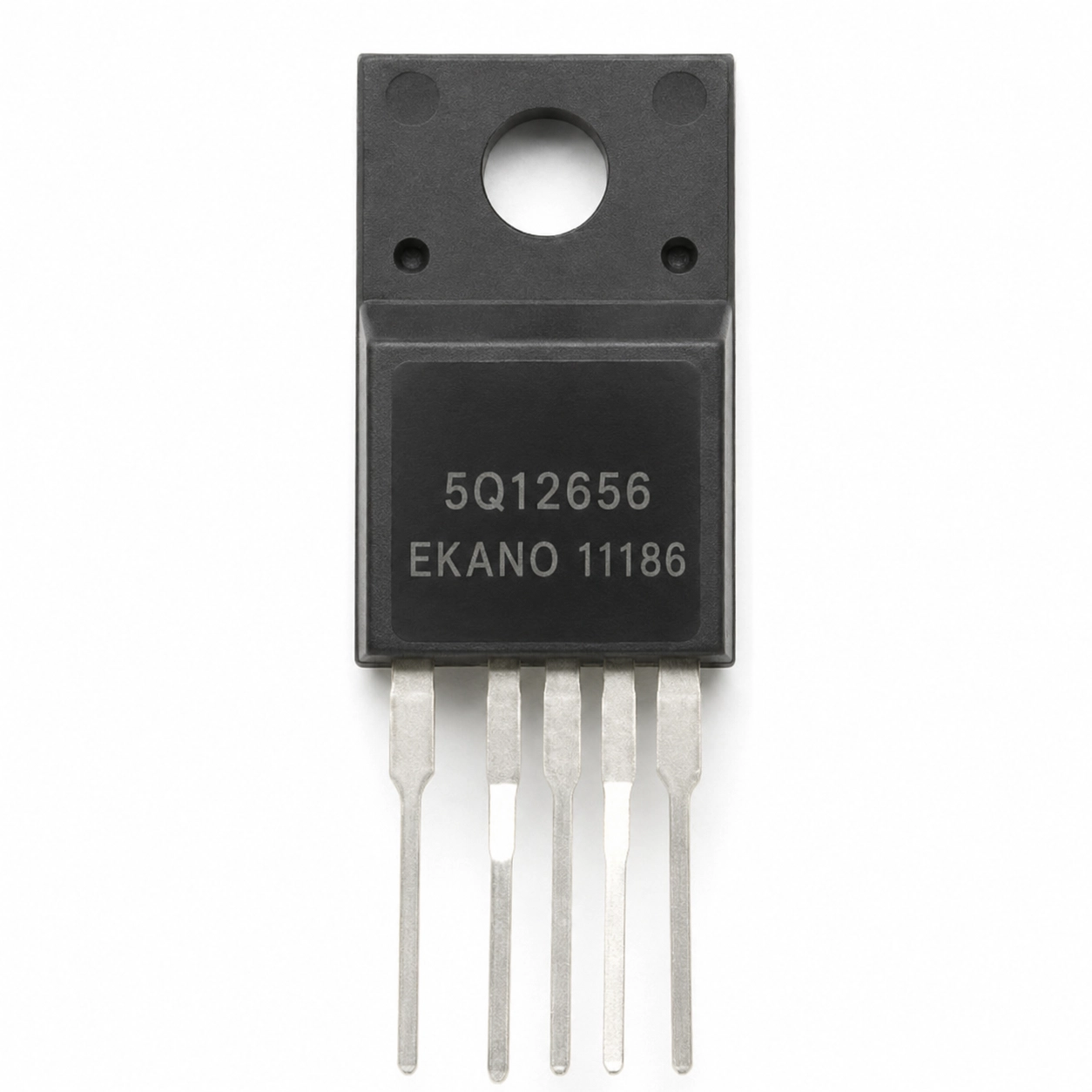

تراشه TO-220F-5L | STR 5Q12656

این آی‌سی یک پاور سوئیچ یکپارچه از خانواده Fairchild Power Switch است که برای استفاده در منابع تغذیه سوئیچینگ Off-Line طراحی شده است. آی‌سی STR 5Q12656 که با مدل دیتاشیتی KA5Q12656RT نیز شناخته می‌شود، دارای کنترلر Quasi-Resonant، ماسفت قدرت داخلی ولتاژ بالا و مدارهای حفاظتی کامل بوده و برای منابع تغذیه فلای‌بک، بردهای پاور و مدارهای SMPS گزینه‌ای مناسب محسوب می‌شود.

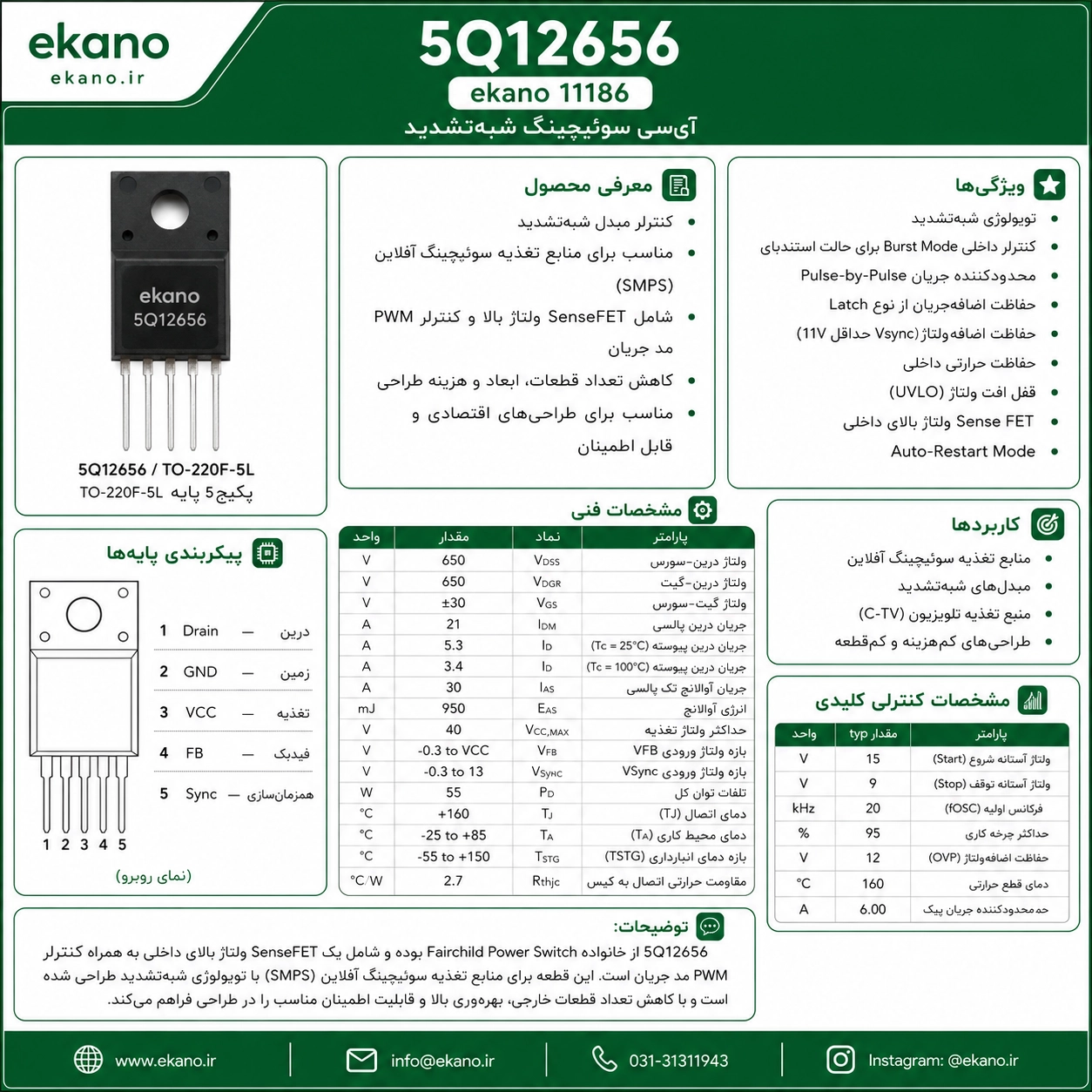

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل بازاری: STR 5Q12656

مدل دیتاشیتی: KA5Q12656RT

خانواده: Fairchild Power Switch / FPS

نوع کاربرد: منبع تغذیه سوئیچینگ Off-Line

نوع کنترلر: Quasi-Resonant Converter Controller

نوع توپولوژی: Flyback / SMPS

نوع پکیج: TO-220F-5L

تعداد پایه: 5

نوع نصب: Through Hole

پایه‌ها: Drain، GND، VCC، FB، Sync

ماسفت داخلی: دارد

نوع ماسفت داخلی: High Voltage SenseFET

حداکثر ولتاژ (Drain): 650 ولت

جریان Drain پیوسته در 25 درجه سانتی‌گراد: 12 آمپر

جریان Drain پیوسته در 100 درجه سانتی‌گراد: 8.4 آمپر

حداکثر جریان Drain پالسی: 48 آمپر

محدودکننده جریان (IOVER): 6 آمپر

انرژی Avalanche تک‌پالس: 950 میلی‌ژول

حداکثر ولتاژ تغذیه (VCC): 40 ولت

حداکثر توان اتلافی: 55 وات

دمای Junction کاری: مثبت 160 درجه سانتی‌گراد

محدوده دمای کاری: منفی 25 تا مثبت 85 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 55 تا مثبت 150 درجه سانتی‌گراد

کنترل Burst Mode داخلی: دارد

محدودکننده جریان Pulse-by-Pulse: دارد

حفاظت اضافه جریان: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت حرارتی داخلی: دارد

قفل افت ولتاژ UVLO: دارد

حالت Auto-Restart: دارد

ویژگی‌ها:

دارای کنترلر Quasi-Resonant برای کاهش تلفات سوئیچینگ

مجهز به ماسفت قدرت داخلی با تحمل ولتاژ 650 ولت

جریان Drain پیوسته 12 آمپر مناسب برای منابع تغذیه توان‌متوسط و بالا

دارای Burst Mode داخلی جهت کاهش مصرف توان در حالت آماده‌به‌کار

محدودسازی جریان به‌صورت Pulse-by-Pulse برای افزایش ایمنی مدار

مجهز به حفاظت اضافه جریان با عملکرد Latch

دارای حفاظت اضافه ولتاژ برای محافظت از مدار پاور

مجهز به قفل افت ولتاژ UVLO جهت جلوگیری از عملکرد ناپایدار مدار

دارای خاموشی حرارتی داخلی در شرایط افزایش دما

پشتیبانی از حالت Auto-Restart برای بازیابی مدار پس از شرایط خطا

کاهش تعداد قطعات جانبی نسبت به مدارهای ماسفت و کنترلر جداگانه

پکیج TO-220F-5L مناسب برای نصب روی بردهای پاور و مدیریت حرارت

مناسب برای تعمیرات منابع تغذیه و مدارهای SMPS

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Off-Line

منابع تغذیه Flyback

مدارهای Quasi-Resonant

بردهای پاور تلویزیون

بردهای پاور مانیتور

منابع تغذیه تجهیزات صوتی و تصویری

تجهیزات الکترونیکی مصرفی

تعمیرات بردهای پاور و منابع تغذیه
