توضیحات

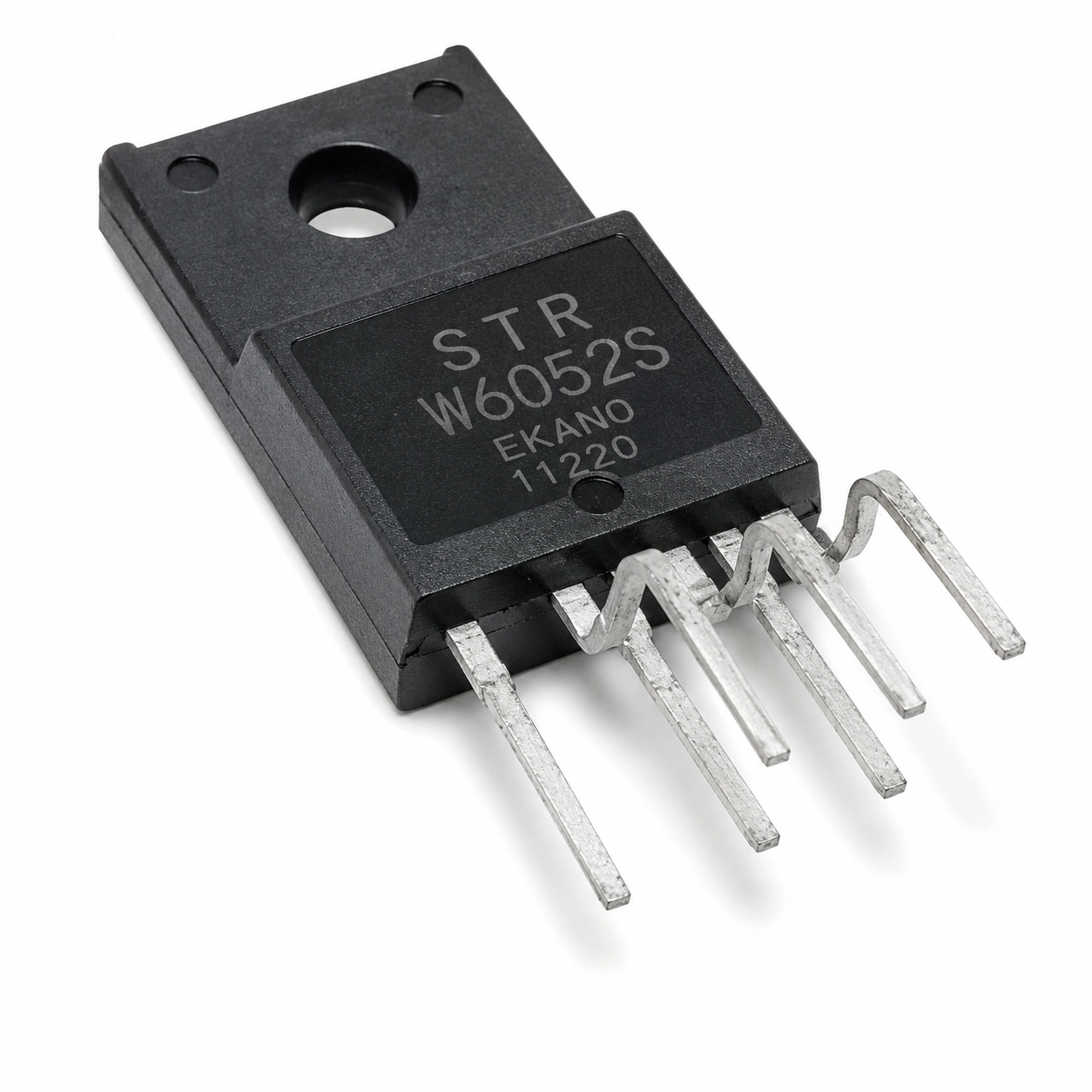

این آیسی یک پاور آیسی سوئیچینگ از سری STR-W6000S است که برای استفاده در منابع تغذیه سوئیچینگ طراحی شده است. آیسی STRW6052S با پکیج TO-220F-6L، ماسفت قدرت داخلی، کنترل PWM جریانمدار و قابلیت Auto Standby، برای طراحی منابع تغذیه کممصرف، بردهای پاور و مبدلهای AC/DC گزینهای مناسب محسوب میشود.

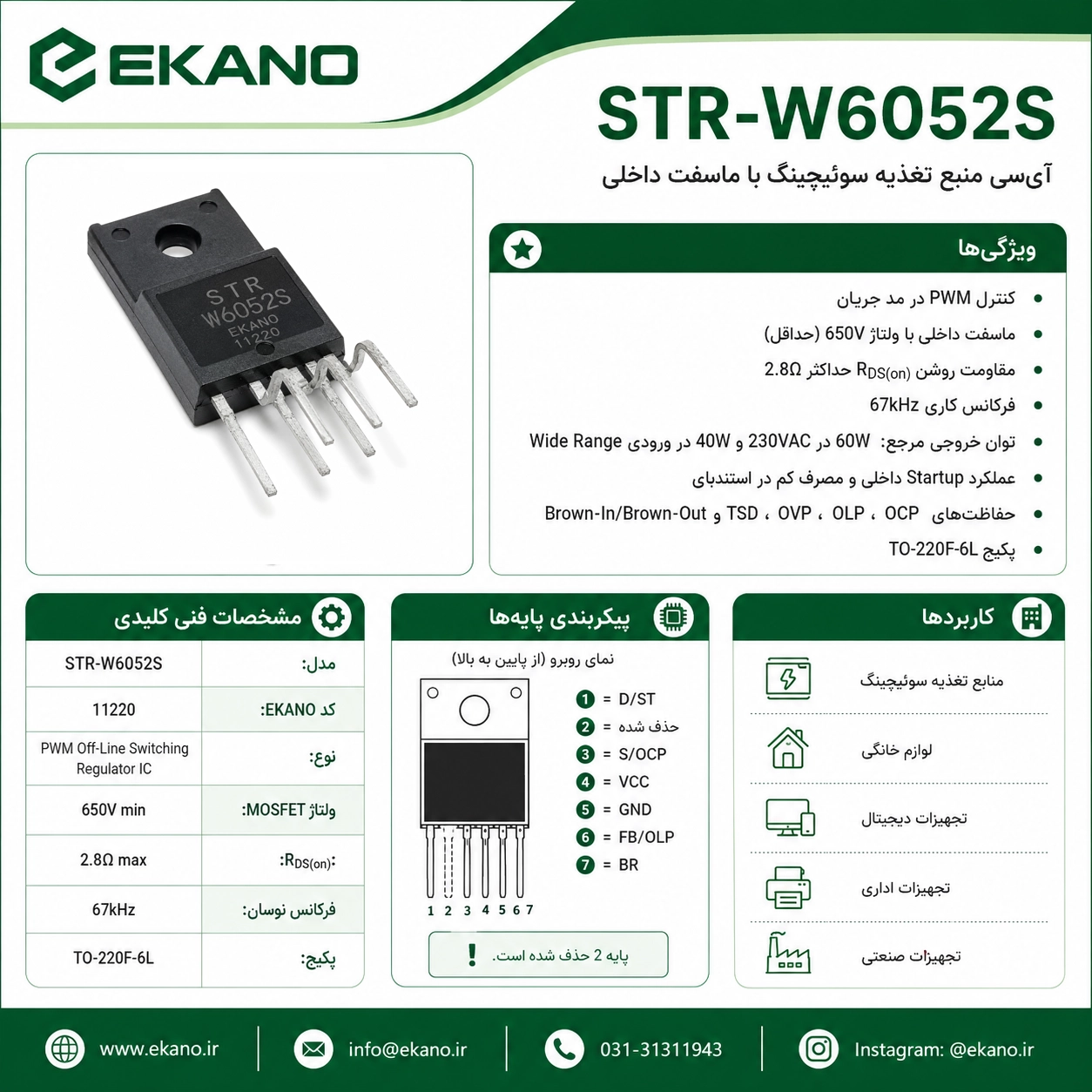

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): STRW6052S
مدل نوشتاری دیگر: STR-W6052S
خانواده: STR-W6000S
نوع کاربرد: منبع تغذیه سوئیچینگ
نوع عملکرد: Power IC for Switching Power Supplies
نوع کنترل: Current Mode PWM Control
نوع پکیج: TO-220F-6L
تعداد پایه: 6
نوع نصب: Through Hole
ماسفت داخلی: دارد
حداقل ولتاژ شکست (Drain-Source): 650 ولت
حداکثر مقاومت حالت روشن (RDS(on)): 2.8 اهم
فرکانس نوسان تیپیکال: 67 کیلوهرتز
حداکثر ولتاژ (VCC): 32 ولت
توان خروجی: 40 وات
مصرف توان در حالت بیباری: کمتر از 30 میلیوات
حالت عملکرد عادی: PWM Mode
حالت Standby: Burst Oscillation Mode
قابلیت Auto Standby: دارد
قابلیت Brown-In و Brown-Out: دارد
Random Switching Function: دارد
Slope Compensation: دارد
Leading Edge Blanking: دارد
Bias Assist Function: دارد
Audible Noise Suppression در حالت Standby: دارد
حفاظت اضافه جریان OCP: دارد
نوع حفاظت OCP: Pulse-by-Pulse
حفاظت اضافه بار OLP: دارد
نوع حفاظت OLP: Auto Restart
حفاظت اضافه ولتاژ OVP: دارد
نوع حفاظت OVP: Auto Restart
حفاظت حرارتی TSD: دارد
نوع حفاظت TSD: Auto Restart
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM جریانمدار بهصورت یکپارچه
مناسب برای طراحی منابع تغذیه سوئیچینگ با قطعات جانبی کمتر
فرکانس کاری 67 کیلوهرتز برای عملکرد پایدار مدار پاور
توان خروجی 40 وات مناسب برای منابع تغذیه توان متوسط
دارای Auto Standby برای کاهش مصرف انرژی در بارهای سبک
مصرف توان بیباری کمتر از 30 میلیوات
عملکرد PWM در حالت عادی و Burst Oscillation در حالت آمادهبهکار
مجهز به Brown-In و Brown-Out برای کنترل شرایط افت و وصل ولتاژ ورودی
دارای Random Switching جهت کمک به کاهش نویز EMI
مجهز به Slope Compensation برای جلوگیری از نوسانات زیرهارمونیک
دارای Leading Edge Blanking برای پایداری بهتر سنجش جریان
مجهز به Bias Assist Function برای بهبود عملکرد مدار تغذیه
دارای حفاظت اضافه جریان بهصورت Pulse-by-Pulse
دارای حفاظت اضافه بار، اضافه ولتاژ و حرارتی با حالت Auto Restart
پکیج TO-220F-6L مناسب برای نصب روی بردهای پاور و مدیریت حرارت
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
بردهای پاور
منابع تغذیه Flyback
لوازم خانگی
تجهیزات اداری
تجهیزات صنعتی
بردهای تغذیه تجهیزات صوتی و تصویری
مدارهای کنترل و مدیریت توان
تعمیرات بردهای پاور و منابع تغذیه
