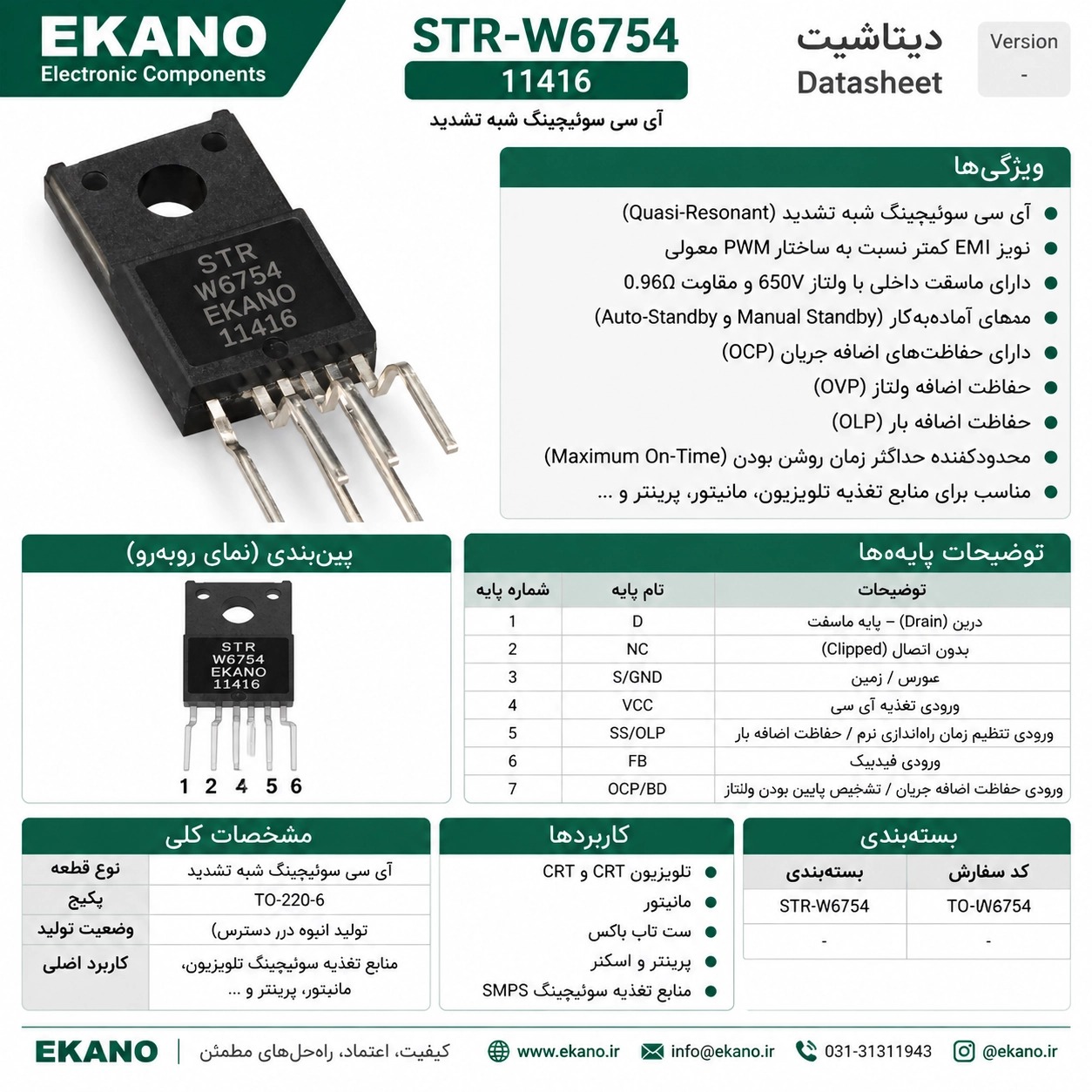

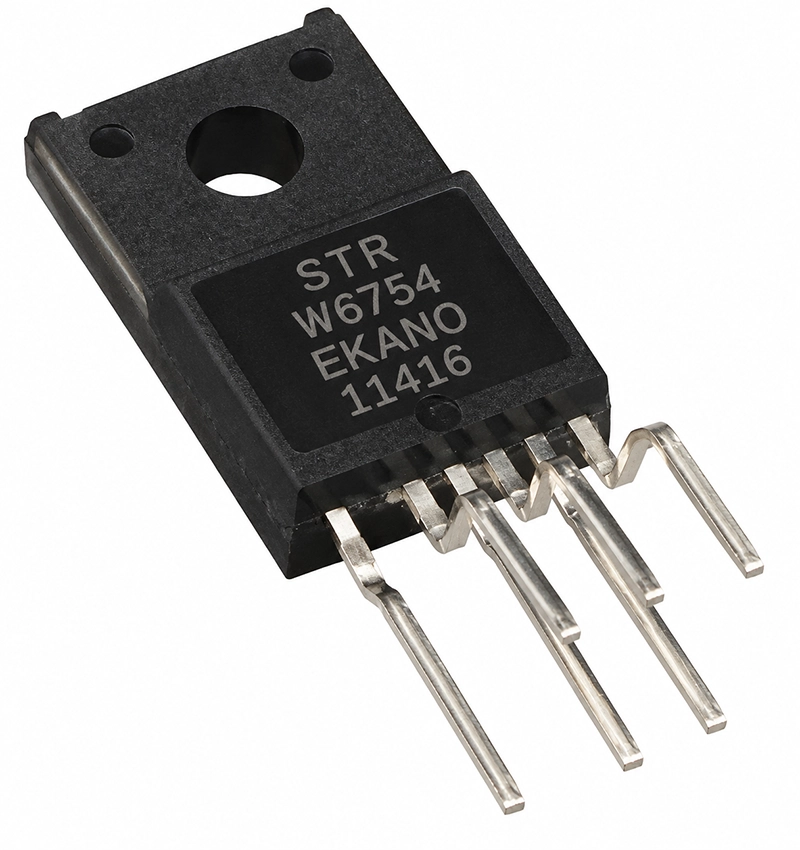

تراشه TO-220-6 | STR W6754

این آی‌سی یک رگولاتور سوئیچینگ اولیه است که برای منابع تغذیه سوئیچینگ و مدارهای Flyback طراحی شده است. آی‌سی STRW6754 با پکیج TO-220 شش‌پایه، ماسفت داخلی، کنترل Quasi-Resonant، حالت Bottom-Skip، Soft-Start و حفاظت‌های داخلی، برای بردهای پاور تلویزیون، مانیتور LCD، پرینتر، اسکنر و منابع تغذیه SMPS گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل (P/N): STRW6754

مدل نوشتاری دیگر: STR-W6754

نوع عملکرد: Quasi-Resonant Primary Switching Regulator

نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین

توپولوژی: Flyback / SMPS

نوع کنترل: Current Mode Control

نوع پکیج: 6-pin TO-220

تعداد پایه: 6 پایه کاربردی

نوع نصب: Through Hole

ماسفت داخلی: دارد

ولتاژ شکست (Drain-Source): 650 ولت

حداکثر مقاومت روشن (RDS(on)): 0.96 اهم

جریان پیک (Drain): 15 آمپر

حداکثر جریان سوئیچینگ: 15 آمپر

انرژی Avalanche تک‌پالس: 292 میلی‌ژول

توان خروجی در ورودی Universal: تا 100 وات

توان خروجی در ورودی 230VAC: تا 160 وات

حداکثر ولتاژ VCC: برابر 35 ولت

ولتاژ شروع به کار: 18.2 ولت تیپیکال

ولتاژ توقف عملکرد: 9.7 ولت تیپیکال

جریان مصرفی در حالت کاری: حداکثر 6 میلی‌آمپر

فرکانس نوسان: 19 تا 25 کیلوهرتز

توان اتلافی ماسفت با هیت‌سینک نامحدود: 28 وات

توان اتلافی ماسفت بدون هیت‌سینک: 1.3 وات

توان اتلافی بخش کنترل: 0.8 وات

محدوده دمای کاری: منفی 20 تا مثبت 115 درجه سانتی‌گراد

محدوده دمای ذخیره‌سازی: منفی 40 تا مثبت 125 درجه سانتی‌گراد

حداکثر دمای کانال: مثبت 150 درجه سانتی‌گراد

قابلیت Soft-Start: دارد

قابلیت Bottom-Skip: دارد

قابلیت Auto-Standby: دارد

قابلیت Manual Standby: دارد

حفاظت اضافه جریان OCP: دارد

نوع حفاظت OCP: Pulse-by-Pulse

حفاظت اضافه ولتاژ OVP: دارد

نوع حفاظت OVP: Latch

حفاظت اضافه بار OLP: دارد

نوع حفاظت OLP: Latch

محدودکننده حداکثر زمان روشن بودن: دارد

وضعیت طراحی جدید: Not Recommended for New Designs

ویژگی‌ها:

رگولاتور سوئیچینگ اولیه مناسب برای منابع تغذیه AC/DC

دارای ماسفت داخلی و کنترلر سوئیچینگ به‌صورت یکپارچه

عملکرد Quasi-Resonant برای کاهش نویز EMI و تلفات سوئیچینگ

روشن شدن ماسفت نزدیک به نقطه حداقل ولتاژ VDS برای Soft Switching

دارای حالت Bottom-Skip برای افزایش راندمان در بارهای سبک تا متوسط

توان خروجی تا 100 وات در ورودی یونیورسال و تا 160 وات در ورودی 230VAC

ماسفت داخلی 650 ولت با مقاومت روشن 0.96 اهم

دارای Auto-Standby برای کاهش مصرف توان در بارهای بسیار سبک

قابلیت Manual Standby برای کاهش بیشتر توان مصرفی در حالت آماده‌به‌کار

مجهز به Soft-Start برای کاهش تنش لحظه راه‌اندازی روی ماسفت و دیودهای خروجی

دارای حفاظت اضافه جریان به‌صورت Pulse-by-Pulse

دارای حفاظت اضافه ولتاژ، اضافه بار و محدودکننده حداکثر زمان روشن بودن

پکیج TO-220 شش‌پایه مناسب برای نصب روی بردهای پاور و انتقال حرارت بهتر

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون LCD

بردهای پاور مانیتور LCD

گیرنده‌های Set-Top Box

پرینتر

اسکنر

تجهیزات صوتی و تصویری

بردهای پاور تجهیزات خانگی

مدارهای کنترل و مدیریت توان

تعمیر و جایگزینی آی‌سی پاور در بردهای سازگار
