توضیحات
این آیسی یک رگولاتور سوئیچینگ آفلاین از برند Sanken است که برای منابع تغذیه سوئیچینگ و مدارهای Flyback طراحی شده است. آیسی STR-X6768 با پکیج TO-3P هفتپایه، ماسفت داخلی 800 ولت، کنترل Quasi-Resonant، حالت Bottom-Skip، Soft-Start و حفاظتهای داخلی، برای بردهای پاور تلویزیون LCD، مانیتور، پرینتر، اسکنر و منابع تغذیه SMPS گزینهای مناسب محسوب میشود.

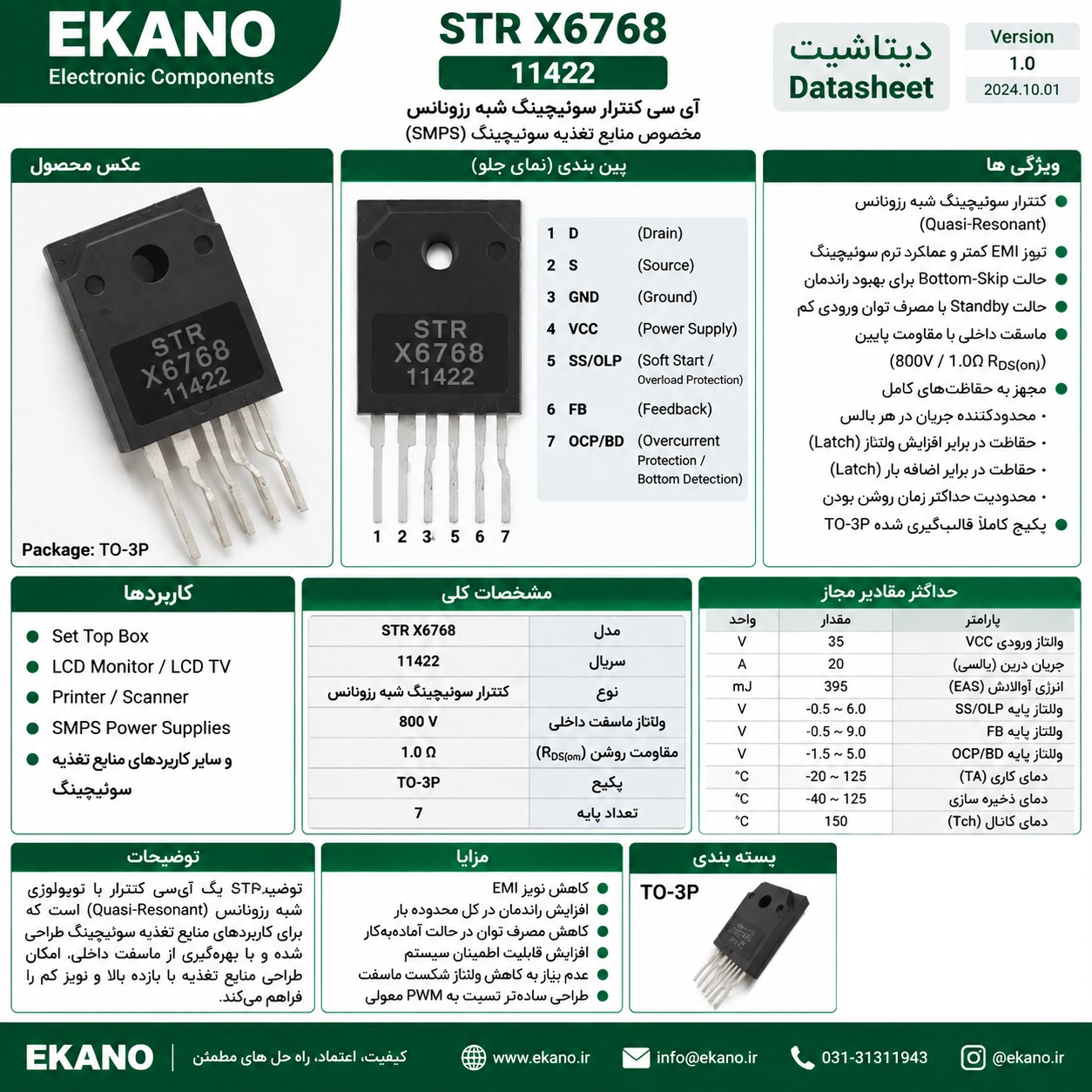

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): STR-X6768
مدل دیتاشیتی مرتبط: STR-X6768N
نوع عملکرد: Off-Line Quasi-Resonant Switching Regulator
نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین
توپولوژی: Flyback / SMPS
نوع کنترل: Current Mode Control
نوع پکیج: 7-Pin TO-3P
کد پکیج سازنده: TO3PF-7L
تعداد پایه: 7
نوع نصب: Through Hole
ماسفت داخلی: دارد
ولتاژ شکست (Drain-Source): 800 ولت
حداکثر مقاومت روشن (RDS(on)): 1.0 اهم
جریان پیک (Drain): 20 آمپر
حداکثر جریان سوئیچینگ: 20 آمپر
انرژی Avalanche تکپالس: 395 میلیژول
توان خروجی در ورودی Universal: تا 130 وات
توان خروجی در ورودی 230VAC: تا 200 وات
حداکثر ولتاژ VCC: برابر 35 ولت
ولتاژ شروع به کار: 18.2 ولت تیپیکال
ولتاژ توقف عملکرد: 9.7 ولت تیپیکال
جریان مصرفی در حالت کاری: حداکثر 6 میلیآمپر
فرکانس نوسان: 19 تا 25 کیلوهرتز
فرکانس نوسان تیپیکال: 22 کیلوهرتز
حداکثر زمان روشن بودن: 32.5 میکروثانیه تیپیکال
ولتاژ حفاظت اضافه ولتاژ VCC: برابر 27.7 ولت تیپیکال
توان اتلافی ماسفت با هیتسینک نامحدود: 46 وات
توان اتلافی ماسفت بدون هیتسینک: 2.8 وات
توان اتلافی بخش کنترل: 0.8 وات
مقاومت حرارتی کانال تا فریم داخلی: 0.99 درجه سانتیگراد بر وات
محدوده دمای کاری: منفی 20 تا مثبت 125 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: مثبت 150 درجه سانتیگراد
قابلیت Soft-Start: دارد
قابلیت Bottom-Skip: دارد
قابلیت Standby Mode: دارد
حفاظت اضافه جریان OCP: دارد
نوع حفاظت OCP: Pulse-by-Pulse
حفاظت اضافه ولتاژ OVP: دارد
نوع حفاظت OVP: Latch
حفاظت اضافه بار OLP: دارد
نوع حفاظت OLP: Latch
محدودکننده حداکثر زمان روشن بودن: دارد
پایهها: Drain، Source، GND، VCC، SS/OLP، FB، OCP/BD
ویژگیها:
رگولاتور سوئیچینگ آفلاین مناسب برای منابع تغذیه AC/DC
دارای ماسفت داخلی و کنترلر سوئیچینگ بهصورت یکپارچه
عملکرد Quasi-Resonant برای کاهش نویز EMI و تلفات سوئیچینگ
روشن شدن ماسفت نزدیک به نقطه حداقل ولتاژ VDS برای Soft Switching
دارای حالت Bottom-Skip برای بهبود راندمان در بارهای سبک تا متوسط
توان خروجی تا 130 وات در ورودی یونیورسال و تا 200 وات در ورودی 230VAC
ماسفت داخلی 800 ولت با مقاومت روشن 1.0 اهم
جریان سوئیچینگ 20 آمپر مناسب برای منابع تغذیه توانبالا
دارای Soft-Start برای کاهش تنش لحظه راهاندازی روی ماسفت و دیودهای خروجی
مجهز به Standby Mode برای کاهش مصرف توان در بارهای بسیار سبک
دارای ماسفت تضمینشده در برابر Avalanche برای افزایش قابلیت اطمینان مدار
دارای حفاظت اضافه جریان بهصورت Pulse-by-Pulse
دارای حفاظت اضافه ولتاژ، اضافه بار و محدودکننده حداکثر زمان روشن بودن
پکیج TO-3P-7 مناسب برای نصب روی بردهای پاور و استفاده همراه هیتسینک
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
بردهای پاور تلویزیون LCD
بردهای پاور مانیتور LCD
گیرندههای Set-Top Box
پرینتر
اسکنر
تجهیزات صوتی و تصویری
منابع تغذیه توانبالا
بردهای پاور تجهیزات خانگی
تعمیر و جایگزینی آیسی پاور در بردهای سازگار
