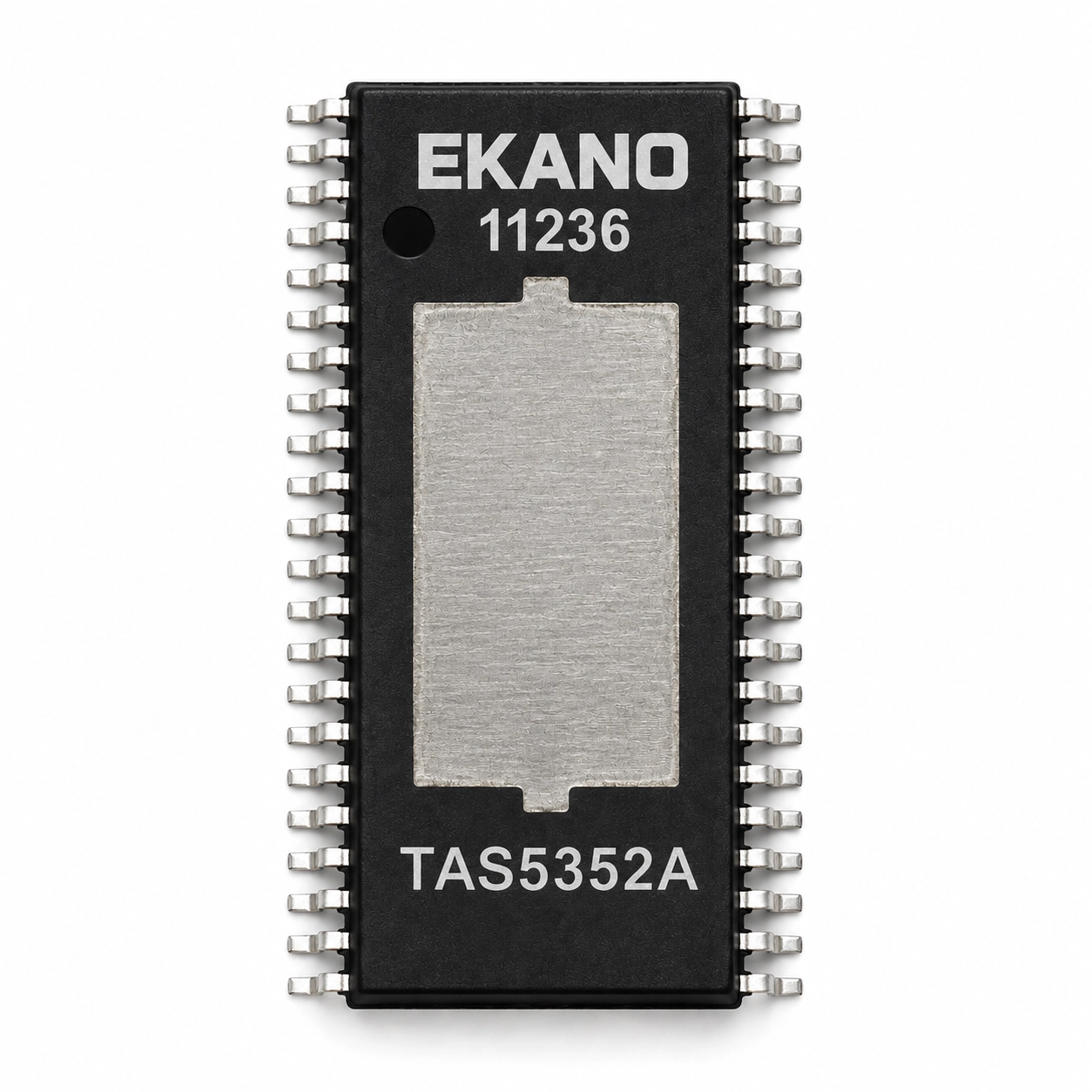

تراشه HTSSOP-44 | TAS5352A

این آی‌سی یک Power Stage آمپلی‌فایر صوتی دیجیتال Class-D از برند Texas Instruments است که برای تقویت صدای توان‌بالا در سیستم‌های صوتی طراحی شده است. آی‌سی TAS5352A با پکیج HTSSOP-44، ورودی PWM، راندمان بالا و قابلیت کار در حالت‌های BTL، SE و PBTL، برای سیستم‌های صوتی Mini و Micro، گیرنده‌های DVD و سینمای خانگی گزینه‌ای مناسب محسوب می‌شود.

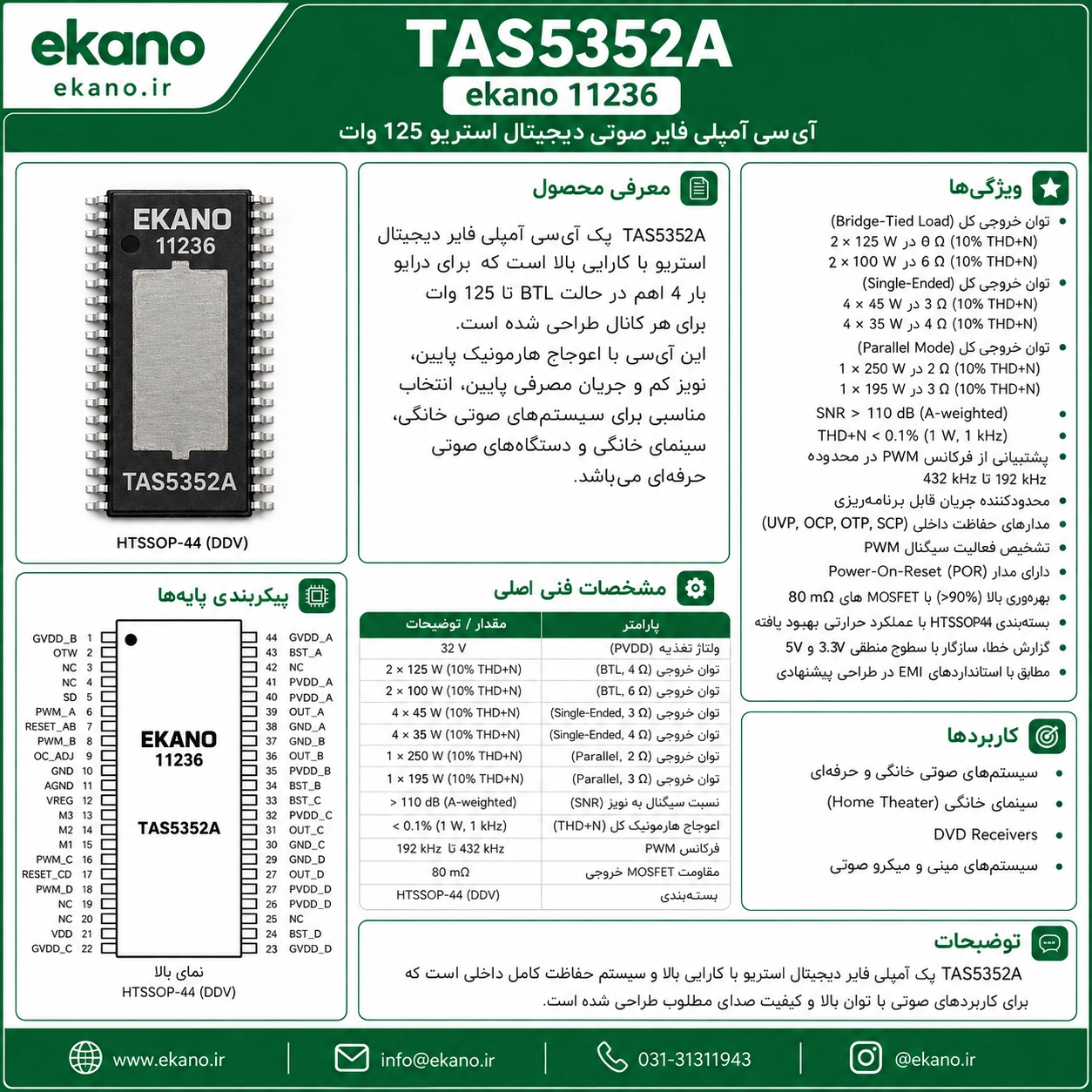

مشخصات فنی:

نوع قطعه: آی‌سی آمپلی‌فایر صوتی دیجیتال

مدل (P/N): TAS5352A

نوع آمپلی‌فایر: Class-D

نوع عملکرد: Stereo Digital Amplifier Power Stage

نوع ورودی صوتی: PWM

نوع کنترل: Hardware

نوع پکیج: HTSSOP-44

کد پکیج: DDV

تعداد پایه: 44

تعداد کانال قابل پشتیبانی: حداکثر 4 کانال

حالت‌های خروجی: Single-Ended، BTL و PBTL

حداقل ولتاژ تغذیه بخش قدرت: 0 ولت

حداکثر ولتاژ تغذیه بخش قدرت: 37 ولت

حداقل ولتاژ تغذیه آنالوگ: 10.8 ولت

حداکثر ولتاژ تغذیه آنالوگ: 13.2 ولت

توان خروجی در حالت BTL و بار 4 اهم: 2×125 وات

توان خروجی در حالت BTL و بار 6 اهم: 2×100 وات

توان خروجی در حالت Single-Ended و بار 3 اهم: 4×45 وات

توان خروجی در حالت Single-Ended و بار 4 اهم: 4×35 وات

توان خروجی در حالت PBTL و بار 2 اهم: 1×250 وات

توان خروجی در حالت PBTL و بار 3 اهم: 1×195 وات

حداقل امپدانس بار: 2 اهم

مقاومت خروجی MOSFET یا (RDS(on)): 0.08 اهم

راندمان طبقه قدرت: بیش از 90 درصد

نسبت سیگنال به نویز SNR: بیشتر از 110 دسی‌بل

THD+N در 1 وات و 1 کیلوهرتز: کمتر از 0.1 درصد

محدوده فریم‌ریت (PWM): 192 تا 432 کیلوهرتز

محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد

محافظت در برابر افت ولتاژ: دارد

محافظت در برابر افزایش دما: دارد

محافظت اضافه بار: دارد

محافظت اتصال کوتاه: دارد

تشخیص قطع سیگنال PWM: دارد

Power-On Reset داخلی: دارد

ویژگی‌ها:

آمپلی‌فایر دیجیتال Class-D با توان خروجی بالا

توان خروجی 125 وات برای هر کانال در حالت استریو BTL

قابلیت ارائه توان 250 وات در حالت مونو PBTL

دارای ورودی PWM مناسب برای پردازنده‌های صوتی دیجیتال

راندمان بیش از 90 درصد برای کاهش تلفات و گرمای تولیدی

دارای MOSFETهای خروجی با مقاومت روشن پایین 0.08 اهم

نسبت سیگنال به نویز بالا برای صدای شفاف و کم‌نویز

اعوجاج پایین مناسب برای سیستم‌های صوتی باکیفیت

پشتیبانی از حالت‌های خروجی SE، BTL و PBTL

دارای محدودکننده جریان قابل برنامه‌ریزی با مقاومت خارجی

مجهز به سیستم حفاظت داخلی کامل برای شرایط خطا

دارای قابلیت گزارش خطا و سازگاری با منطق 3.3 و 5 ولت

بدون نیاز به ترتیب خاص روشن شدن منبع تغذیه به دلیل وجود Power-On Reset

پکیج HTSSOP-44 با طراحی حرارتی بهبودیافته مناسب برای بردهای صوتی توان‌بالا

کاربردها:

سیستم‌های صوتی Mini و Micro

گیرنده‌های DVD

سینمای خانگی

آمپلی‌فایرهای دیجیتال Class-D

سیستم‌های صوتی استریو توان‌بالا

مدارهای تقویت صدای مونو PBTL

بردهای آمپلی‌فایر صوتی دیجیتال

تجهیزات صوتی خانگی

مدارهای صوتی با ورودی PWM

تعمیر و جایگزینی آی‌سی آمپلی‌فایر در بردهای سازگار
