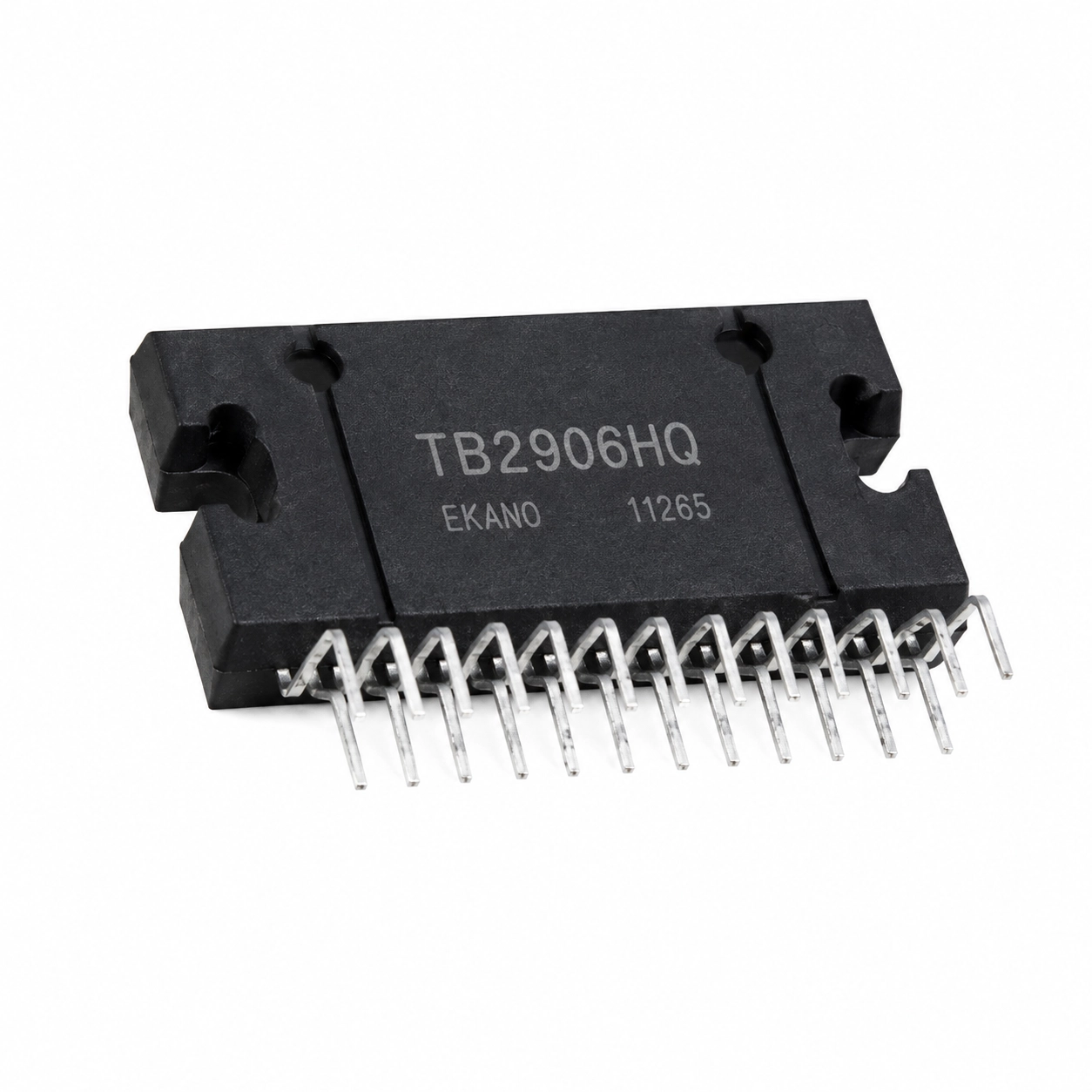

تراشه ZIP-25 | TB2906HQ

کد محصول: 11265
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی TB2906HQ یک آمپلی‌فایر صوتی 4 کاناله BTL با پکیج ZIP-25 و توان حداکثر 43 وات برای هر کانال است. این قطعه با Mute، Standby، نویز پایین و حفاظت‌های داخلی برای ضبط و سیستم صوتی خودرو کاربرد دارد.

6,870,000 ریال

موجود در انبار

این آی‌سی یک تقویت‌کننده توان صوتی 4 کاناله از نوع BTL است که برای استفاده در سیستم‌های صوتی خودرو طراحی شده است. آی‌سی TB2906HQ با پکیج ZIP-25، توان خروجی بالا، اعوجاج پایین، نویز کم، قابلیت Standby، عملکرد Mute و حفاظت‌های داخلی، برای بخش خروجی صدای ضبط، رادیو و آمپلی‌فایر خودرو گزینه‌ای مناسب محسوب می‌شود.

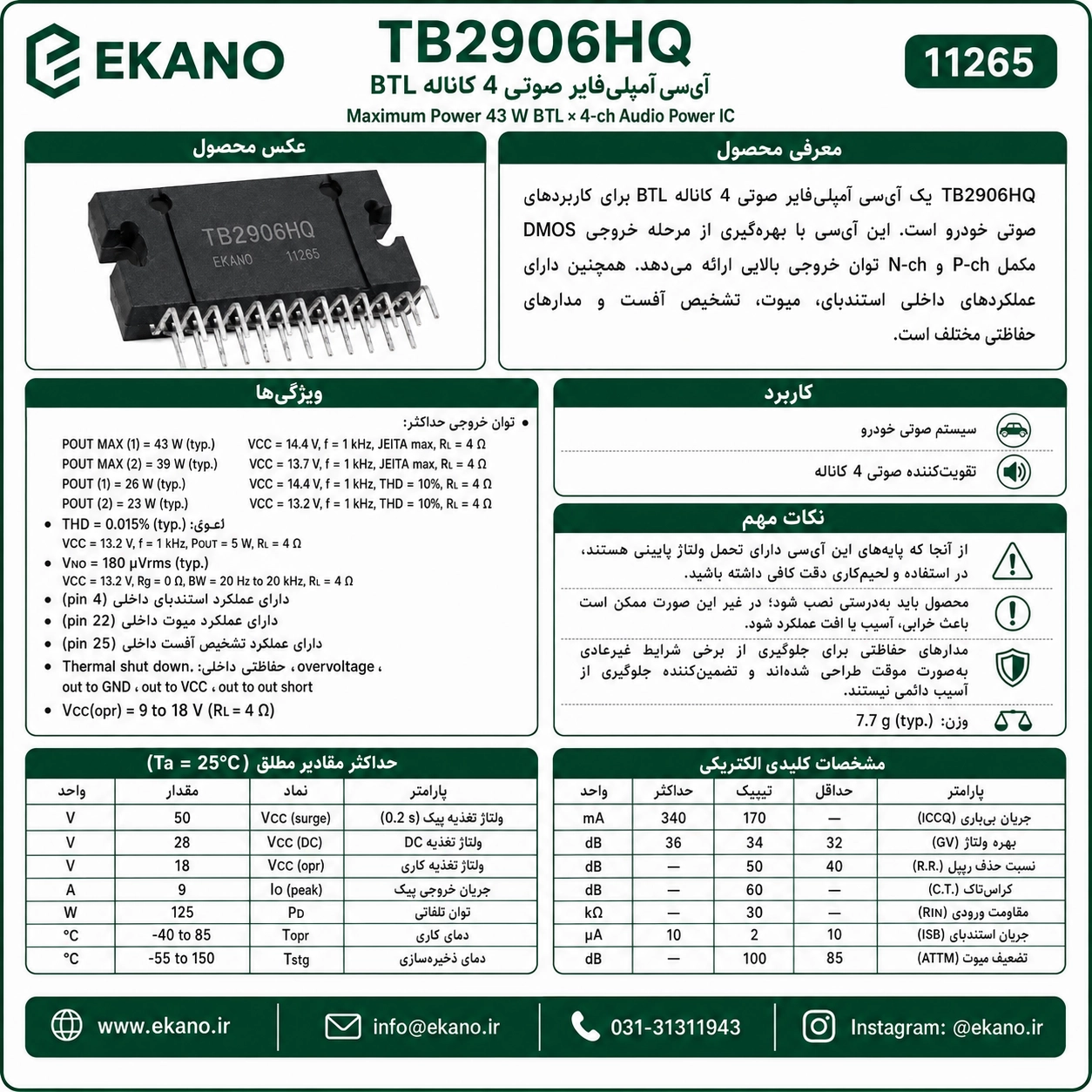

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی آمپلی‌فایر صوتی

مدل (P/N): TB2906HQ

نوع کاربرد: سیستم صوتی خودرو

نوع آمپلی‌فایر: 4-Channel BTL Audio Power Amplifier

تعداد کانال: 4 کانال

نوع خروجی: BTL

نوع پکیج: ZIP-25

تعداد پایه: 25

ولتاژ تغذیه کاری: 9 تا 18 ولت

ولتاژ تغذیه مرجع: 13.2 تا 14.4 ولت

امپدانس بار: 4 اهم

توان خروجی حداکثر در 14.4 ولت: 43 وات برای هر کانال

توان خروجی حداکثر در 13.7 ولت: 39 وات برای هر کانال

توان خروجی در 14.4 ولت و THD برابر 10%: 26 وات برای هر کانال

توان خروجی در 13.2 ولت و THD برابر 10%: 23 وات برای هر کانال

اعوجاج هارمونیک کل (THD): 0.015 درصد تیپیکال

نویز خروجی: 180 میکروولت RMS تیپیکال

طبقه خروجی: DMOS مکمل P-Channel و N-Channel

قابلیت Standby: دارد

قابلیت Mute: دارد

تشخیص Offset خروجی: دارد

حفاظت حرارتی: دارد

حفاظت اضافه ولتاژ: دارد

حفاظت اتصال خروجی به زمین: دارد

حفاظت اتصال خروجی به VCC: دارد

حفاظت اتصال کوتاه بین خروجی‌ها: دارد

ویژگی‌ها:

آمپلی‌فایر صوتی 4 کاناله مناسب برای سیستم صوتی خودرو

ساختار BTL برای دستیابی به توان خروجی بالا

توان خروجی حداکثر 43 وات برای هر کانال در ولتاژ 14.4 ولت

توان خروجی 26 وات برای هر کانال در THD برابر 10 درصد

استفاده از طبقه خروجی DMOS مکمل برای افزایش توان و پایداری خروجی

اعوجاج بسیار پایین جهت ارائه صدای شفاف‌تر

نویز خروجی پایین مناسب برای سیستم‌های صوتی خودرو

دارای قابلیت Standby برای کاهش مصرف توان

مجهز به عملکرد Mute برای قطع صدای خروجی بدون نویز اضافی

دارای مدار تشخیص Offset خروجی

مجهز به حفاظت حرارتی برای جلوگیری از آسیب در دمای بالا

دارای حفاظت اضافه ولتاژ برای افزایش ایمنی مدار

محافظت در برابر اتصال کوتاه خروجی به زمین و VCC

محافظت در برابر اتصال کوتاه بین خروجی‌ها

پکیج ZIP-25 مناسب برای نصب روی بردهای آمپلی‌فایر خودرو

کاربردها:

ضبط ماشین

رادیو خودرو

سیستم صوتی خودرو

آمپلی‌فایرهای 4 کاناله خودرو

بردهای خروجی صدای Car Audio

تقویت صدای بلندگوهای جلو و عقب خودرو

مدارهای آمپلی‌فایر BTL

تعمیر بردهای صوتی خودرو

جایگزینی آی‌سی آمپلی‌فایر معیوب

تجهیزات صوتی خودرویی سازگار
