تراشه SOP-16 | TD62003AFG

کد محصول: 11271
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

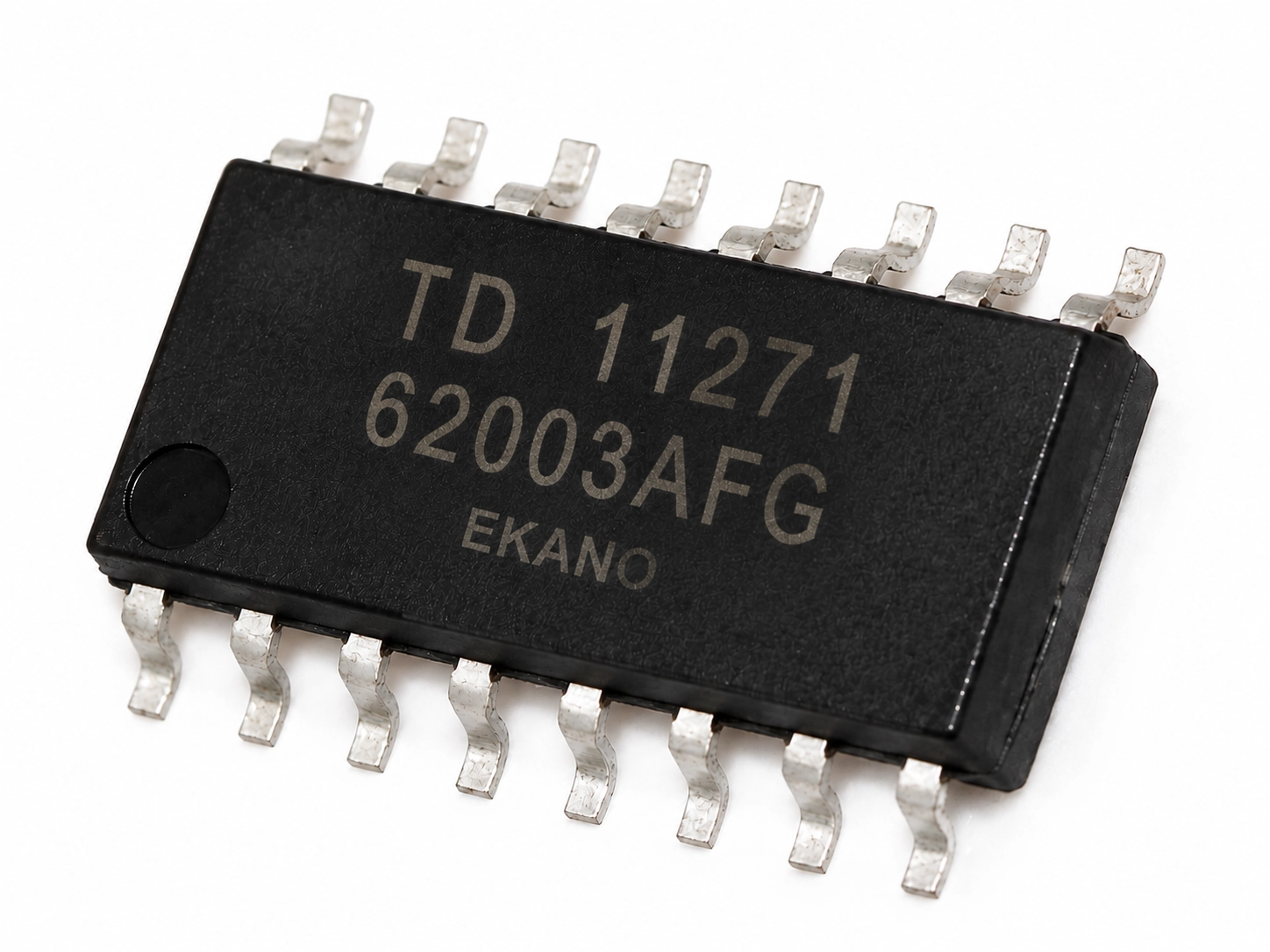

آی‌سی TD62003AFG یک درایور دارلینگتون 7 کاناله SMD با پکیج SOP-16 و جریان خروجی حداکثر 500 میلی‌آمپر است. این قطعه برای راه‌اندازی رله، LED، لامپ، موتورهای کوچک و بارهای کنترلی در مدارهای دیجیتال کاربرد دارد.

12,500,000 ریال

موجود در انبار

این آی‌سی یک درایور دارلینگتون 7 کاناله از برند Toshiba است که برای راه‌اندازی بارهای مختلف در مدارهای دیجیتال و کنترلی طراحی شده است. آی‌سی TD62003AFG با پکیج SMD مدل SOP-16، مقاومت ورودی داخلی و خروجی‌های Sink، برای کنترل رله، LED، لامپ، موتورهای کوچک و بارهای القایی در بردهای الکترونیکی گزینه‌ای مناسب محسوب می‌شود.

دیتاشیت

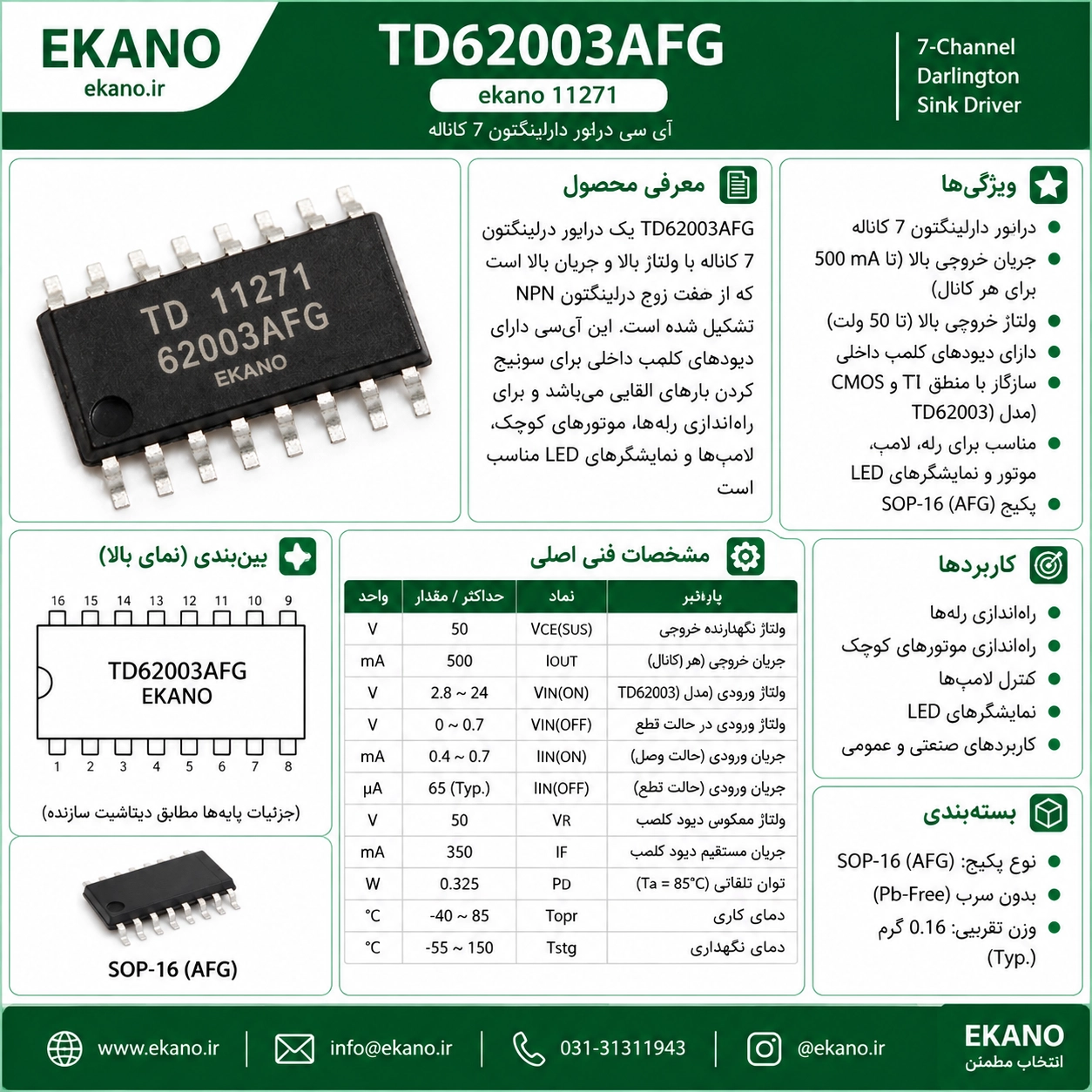

مشخصات فنی:

نوع قطعه: آی‌سی درایور دارلینگتون

مدل (P/N): TD62003AFG

نوع عملکرد: Darlington Driver

نوع خروجی: Sink Driver

تعداد کانال: 7 کانال

نوع پکیج: SOP16-P-225-1.27

تعداد پایه: 16

نوع نصب: SMD / Surface Mount

مقاومت ورودی داخلی: 2.7 کیلواهم

حداکثر جریان خروجی: 500 میلی‌آمپر

ولتاژ شکست خروجی: 50 ولت

حداقل دمای کاری: منفی 40 درجه سانتی‌گراد

حداکثر دمای کاری: مثبت 85 درجه سانتی‌گراد

حداقل دمای ذخیره‌سازی: منفی 55 درجه سانتی‌گراد

حداکثر دمای ذخیره‌سازی: مثبت 150 درجه سانتی‌گراد

جایگزین پیشنهادی سازنده: TBD62003AFG

ویژگی‌ها:

دارای 7 کانال درایور دارلینگتون مستقل

مناسب برای راه‌اندازی بارهای مختلف از خروجی میکروکنترلر و مدارهای منطقی

خروجی Sink مناسب برای کنترل رله، LED و بارهای القایی

جریان خروجی حداکثر 500 میلی‌آمپر برای هر خروجی

ولتاژ شکست خروجی 50 ولت مناسب برای مدارهای کنترلی متداول

دارای مقاومت ورودی داخلی 2.7 کیلواهم برای اتصال ساده‌تر به مدار فرمان

پکیج SOP-16 مناسب برای بردهای SMD و طراحی‌های فشرده

قابل استفاده در مدارهای واسط بین منطق دیجیتال و بارهای توان پایین

مناسب برای تعمیر و جایگزینی آی‌سی درایور معیوب در مدارهای سازگار

ساخت برند Toshiba مناسب برای کاربردهای الکترونیکی و کنترلی

کاربردها:

درایور رله

درایور LED

درایور لامپ‌های کوچک

کنترل موتورهای کوچک

مدارهای واسط میکروکنترلر

بردهای کنترلی SMD

سیستم‌های اتوماسیون سبک

مدارهای صنعتی کم‌توان

تجهیزات الکترونیکی مصرفی

تعمیر و جایگزینی آی‌سی درایور در بردهای سازگار
