توضیحات

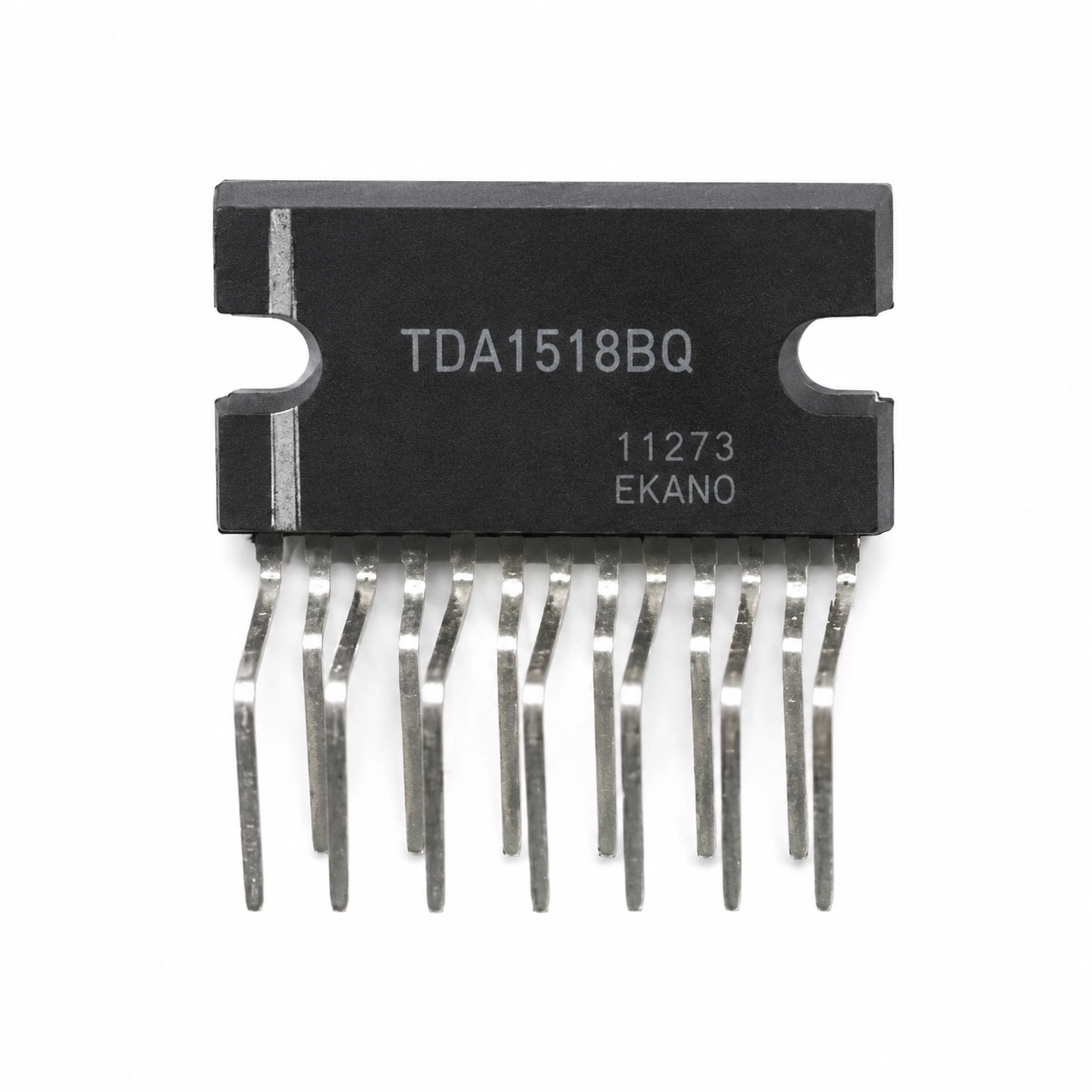

این آیسی یک تقویتکننده توان صوتی Class-B است که برای استفاده در رادیو و سیستمهای صوتی خودرو طراحی شده است. آیسی TDA1518 با پکیج ZIP-13، قابلیت استفاده بهصورت استریو دوکاناله یا تککاناله BTL را دارد و برای بخش خروجی صدای ضبط، رادیو ماشین و مدارهای آمپلیفایر خودرو گزینهای مناسب محسوب میشود.

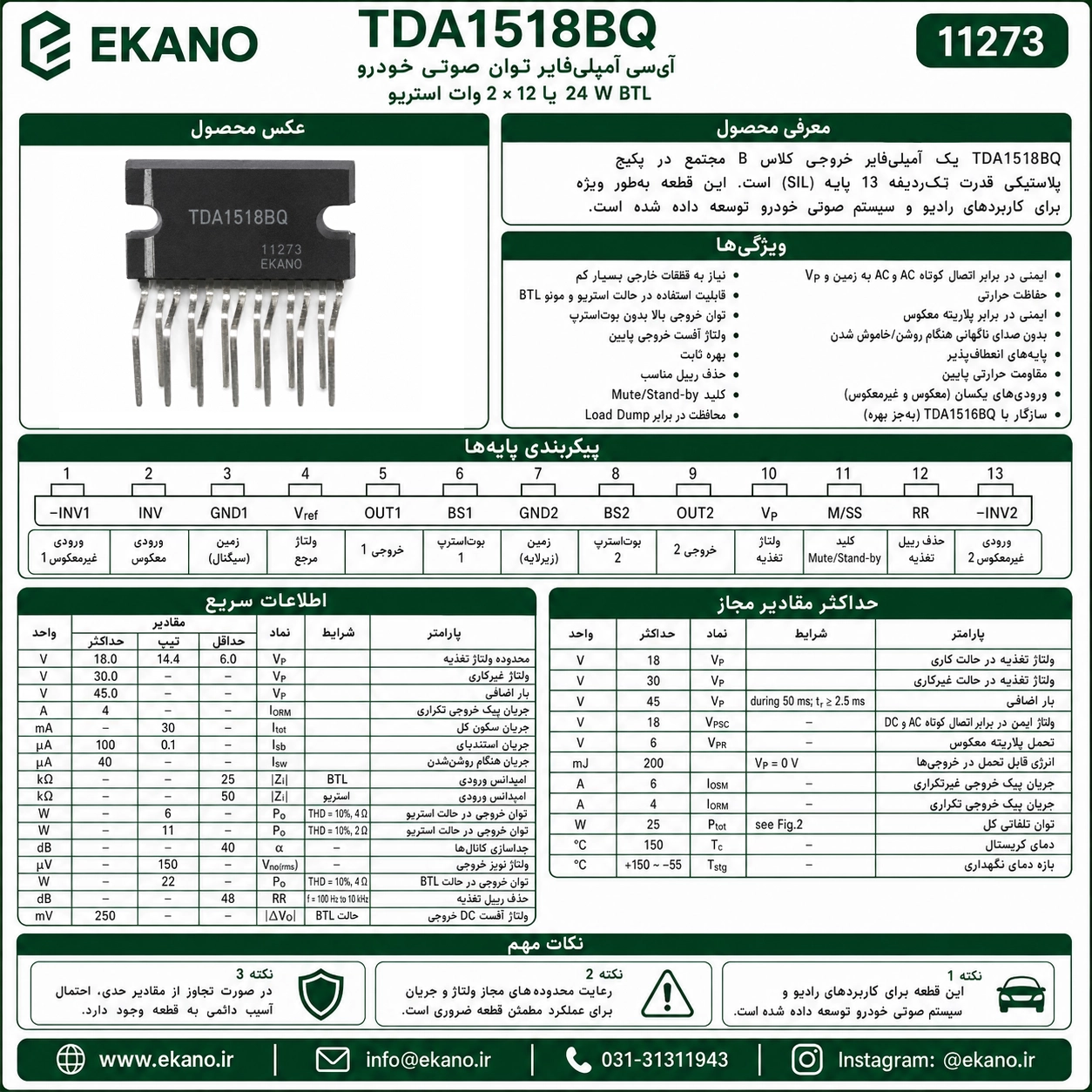

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر صوتی
مدل (P/N): TDA1518
مدل کامل دیتاشیتی: TDA1518BQ
نوع آمپلیفایر: Class-B
نوع کاربرد: تقویت توان صوتی خودرو
نوع خروجی: استریو یا مونو BTL
نوع پکیج: ZIP-13 / SIL-13
کد پکیج: SOT141-6
تعداد پایه: 13
ولتاژ تغذیه کاری: 6 تا 18 ولت
ولتاژ تغذیه معمول: 14.4 ولت
حداکثر ولتاژ تغذیه غیرعملیاتی: 30 ولت
حداکثر ولتاژ (Load Dump): 45 ولت
توان خروجی در حالت (BTL): 24 وات
توان خروجی در حالت استریو: 2×12 وات
توان خروجی استریو در بار 4 اهم: 6 وات برای هر کانال
توان خروجی استریو در بار 2 اهم: 11 وات برای هر کانال
گین ولتاژ ثابت: 40 دسیبل
امپدانس ورودی در حالت (BTL): 25 کیلواهم
امپدانس ورودی در حالت استریو: 50 کیلواهم
جریان Standby: کمتر از 100 میکروآمپر
قابلیت Mute: دارد
قابلیت Standby: دارد
حفاظت Load Dump: دارد
حفاظت اتصال کوتاه AC و DC: دارد
حفاظت حرارتی: دارد
حفاظت معکوس شدن پلاریته: دارد
ویژگیها:
آمپلیفایر صوتی Class-B مناسب برای رادیو و ضبط خودرو
قابلیت استفاده بهصورت استریو دوکاناله یا مونو BTL
توان خروجی 24 وات در حالت BTL برای توان بالاتر صدا
توان خروجی 2×12 وات در حالت استریو برای راهاندازی دو بلندگو
محدوده ولتاژ تغذیه 6 تا 18 ولت مناسب برای باتری خودرو
نیاز به تعداد کم قطعات جانبی در طراحی مدار آمپلیفایر
دارای گین داخلی ثابت برای سادهتر شدن طراحی مدار
دارای قابلیت Mute و Standby برای کنترل بهتر خروجی صدا
جریان Standby پایین جهت کاهش مصرف توان در حالت آمادهبهکار
دارای دفع مناسب ریپل منبع تغذیه
مجهز به حفاظت Load Dump مناسب برای سیستم برق خودرو
ایمن در برابر اتصال کوتاه AC و DC به زمین و ولتاژ تغذیه
دارای حفاظت حرارتی داخلی برای افزایش پایداری مدار
مقاوم در برابر معکوس شدن پلاریته تغذیه
بدون صدای Plop هنگام روشن و خاموش شدن
کاربردها:
رادیو خودرو
ضبط ماشین
سیستم صوتی اتومبیل
آمپلیفایرهای استریو دوکاناله
آمپلیفایرهای مونو BTL
مدارهای تقویت توان صوتی
بردهای خروجی صدای خودرو
راهاندازی بلندگوهای 2 اهم و 4 اهم
تعمیر بردهای صوتی خودرو
جایگزینی آیسی آمپلیفایر معیوب در مدارهای سازگار
