توضیحات

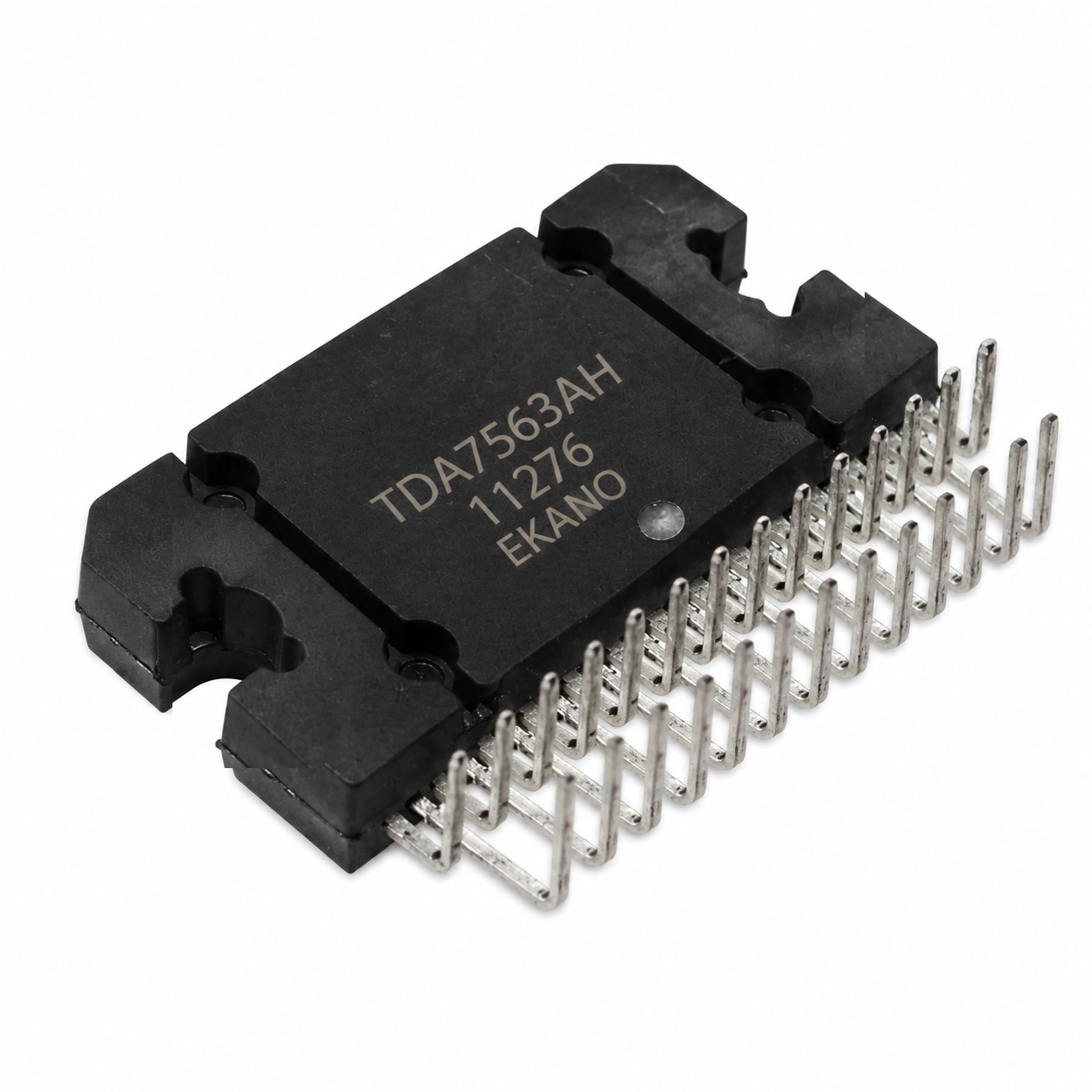

این آیسی یک تقویتکننده توان صوتی چهار کاناله از نوع Quad Bridge است که برای استفاده در رادیو، ضبط و سیستمهای صوتی خودرو طراحی شده است. آیسی TDA7563AH با توان خروجی بالا، کنترل I2C، قابلیت Mute و Standby، تشخیص Clip و حفاظتهای داخلی، برای بخش خروجی صدای سیستمهای Car Audio گزینهای مناسب محسوب میشود.

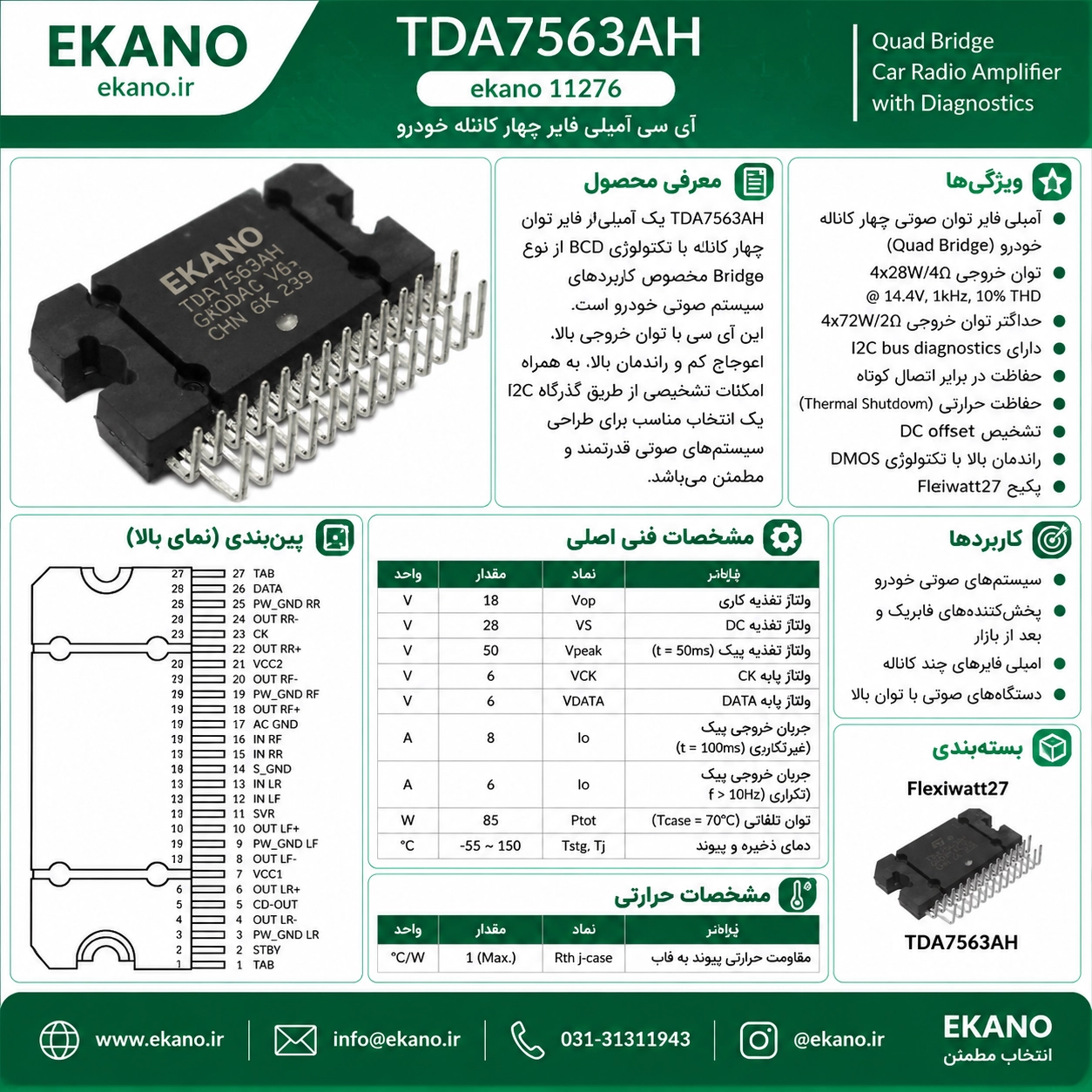

مشخصات فنی:
نوع قطعه: آیسی آمپلیفایر صوتی
مدل (P/N): TDA7563AH
نوع کاربرد: سیستم صوتی خودرو
نوع آمپلیفایر: Quad Bridge Car Radio Amplifier
کلاس تقویتکننده: Class-AB
تعداد کانال: 4 کانال
نوع خروجی: Bridge
نوع پکیج: Flexiwatt27
تعداد پایه: 27
نوع نصب: Through Hole
ولتاژ تغذیه کاری: 8 تا 18 ولت
ولتاژ تغذیه معمول: 14.4 ولت
توان خروجی حداکثر: 4×50 وات
توان خروجی در بار 4 اهم: 4×28 وات
شرایط توان 4×28 وات: ولتاژ 14.4 ولت، فرکانس 1 کیلوهرتز و THD برابر 10 درصد
قابلیت کنترل I2C: دارد
قابلیت Mute: دارد
قابلیت Standby: دارد
تشخیص Clip: دارد
آستانه تشخیص Clip: قابل انتخاب 2 درصد یا 10 درصد
حفاظت اتصال کوتاه: دارد
حفاظت حرارتی: دارد
حفاظت Load Dump: دارد
مناسب برای: رادیو و ضبط خودرو
ویژگیها:
آمپلیفایر صوتی چهار کاناله مناسب برای سیستم صوتی خودرو
توان خروجی حداکثر 4×50 وات برای راهاندازی چهار بلندگو
دارای ساختار Quad Bridge برای تقویت قدرتمند خروجی صدا
مناسب برای بخش خروجی صدای ضبط و رادیو ماشین
قابلیت کنترل از طریق رابط I2C برای مدیریت وضعیت و عملکرد آیسی
دارای قابلیت Mute برای قطع صدای خروجی بدون ایجاد نویز اضافی
مجهز به حالت Standby جهت کاهش مصرف توان در حالت آمادهبهکار
دارای مدار تشخیص Clip با آستانه قابل انتخاب
مجهز به حفاظت اتصال کوتاه برای افزایش ایمنی مدار
دارای حفاظت حرارتی داخلی برای جلوگیری از آسیب در دمای بالا
مجهز به حفاظت Load Dump مناسب برای سیستم برق خودرو
پکیج Flexiwatt27 مناسب برای نصب روی بردهای آمپلیفایر خودرو و انتقال حرارت بهتر
کاربردها:
ضبط ماشین
رادیو خودرو
سیستم صوتی خودرو
آمپلیفایرهای 4 کاناله خودرو
بردهای خروجی صدای Car Audio
تقویت صدای بلندگوهای جلو و عقب خودرو
مدارهای آمپلیفایر Bridge
تعمیر بردهای صوتی خودرو
جایگزینی آیسی آمپلیفایر معیوب
تجهیزات صوتی خودرویی سازگار
