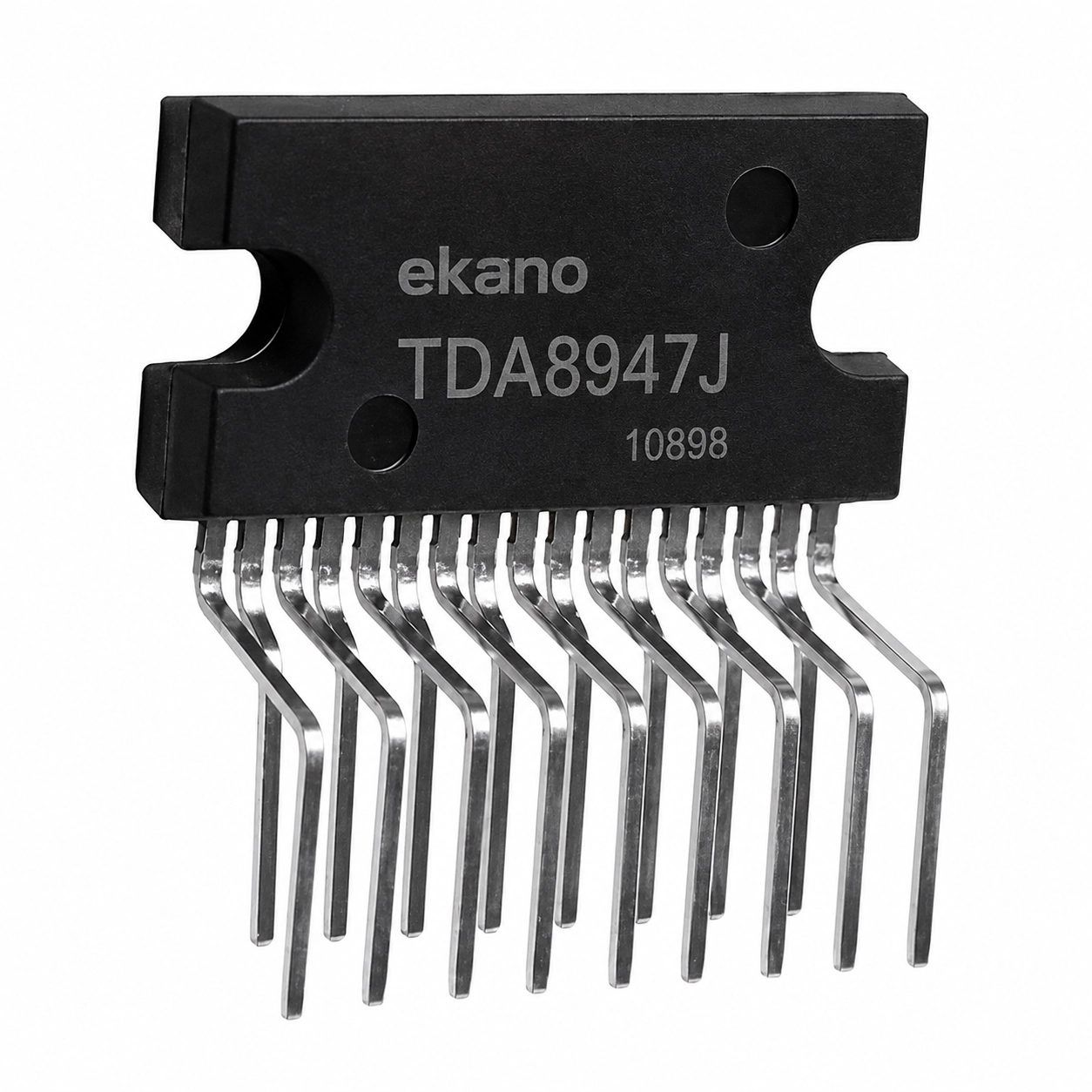

تراشه DBS17P | TDA8947J

کد محصول: 10898
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی TDA8947J یک آمپلی‌فایر صوتی 4 کاناله با پکیج DBS17P و قابلیت عملکرد در حالت‌های SE، BTL و 2.1 است. این قطعه با توان خروجی تا 25 وات در حالت SE و 50 وات در حالت BTL برای تلویزیون و سیستم‌های صوتی کاربرد دارد.

8,634,000 ریال

موجود در انبار

این آی‌سی یک تقویت‌کننده توان صوتی 4 کاناله است که قابلیت عملکرد به‌صورت چهار کانال Single-Ended، دو کانال BTL یا ساختار 2.1 را دارد. آی‌سی TDA8947J با پکیج قدرت DBS17P، توان خروجی مناسب، قابلیت Soft Clipping و حفاظت حرارتی داخلی، برای تلویزیون، بلندگوهای رایانه و سیستم‌های صوتی Mini و Micro گزینه‌ای مناسب محسوب می‌شود.

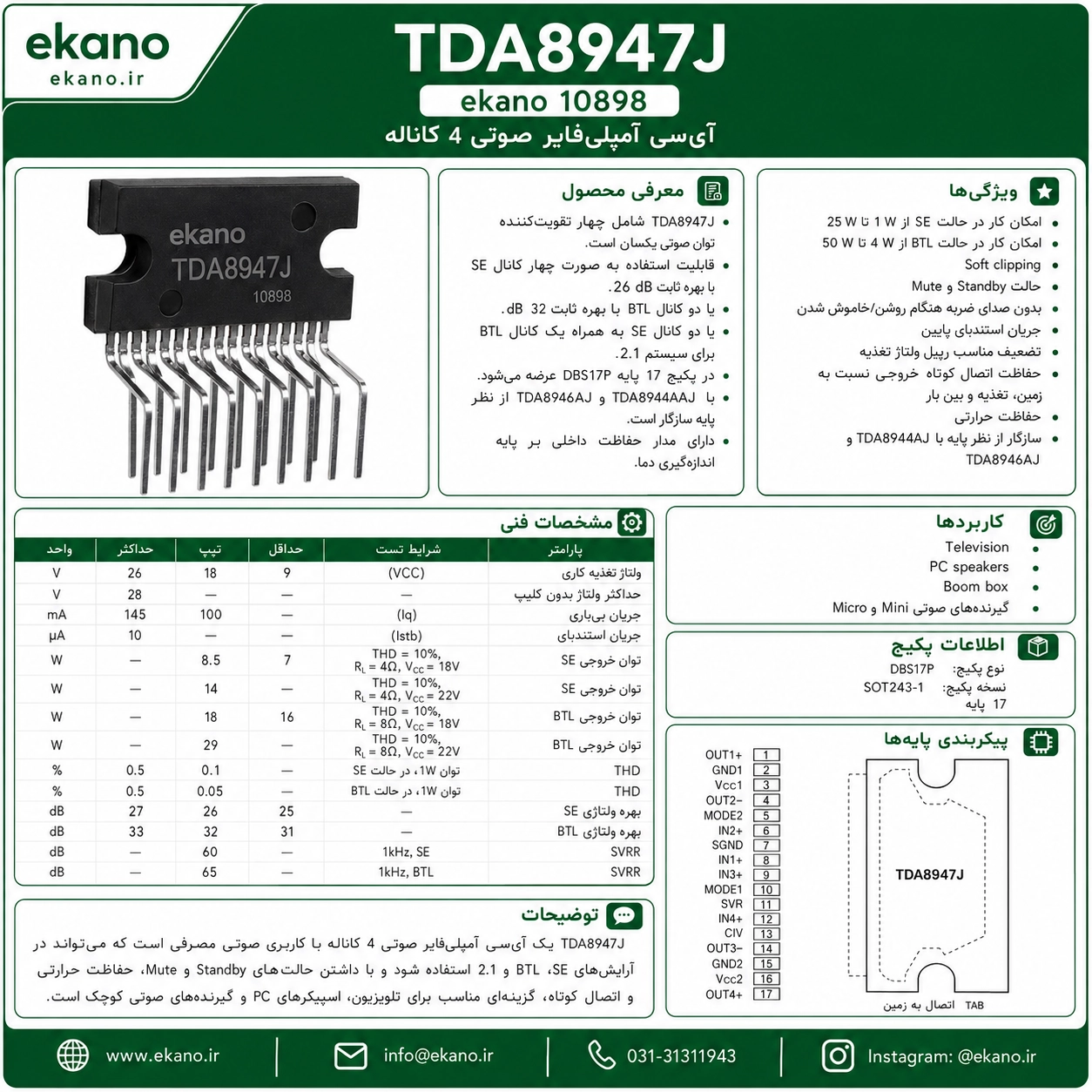

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی آمپلی‌فایر صوتی

مدل (P/N): TDA8947J

نوع آمپلی‌فایر: Audio Power Amplifier

تعداد کانال داخلی: 4 کانال

نوع پکیج: DBS17P

نوع پکیج قدرت: Dil-Bent-Sil

تعداد پایه: 17

حالت خروجی: SE / BTL / 2.1

تعداد خروجی در حالت (SE): 4 کانال

تعداد خروجی در حالت (BTL): 2 کانال

ساختار 2.1: دو کانال SE به‌همراه یک کانال BTL

محدوده توان خروجی در حالت (SE): 1 تا 25 وات

محدوده توان خروجی در حالت (BTL): 4 تا 50 وات

گین ثابت در حالت (SE): 26 دسی‌بل

گین ثابت در حالت (BTL): 32 دسی‌بل

محدوده ولتاژ تغذیه کاری: 9 تا 26 ولت

ولتاژ تغذیه معمول: 18 ولت

حداکثر جریان پیک خروجی: 4 آمپر

حداکثر جریان (Standby): 10 میکروآمپر

ویژگی‌ها:

دارای چهار تقویت‌کننده توان صوتی مستقل در یک آی‌سی

قابلیت عملکرد به‌صورت چهار کانال Single-Ended

قابلیت استفاده به‌صورت دو کانال BTL

پشتیبانی از ساختار صوتی 2.1 با دو کانال SE و یک کانال BTL

محدوده توان خروجی 1 تا 25 وات در حالت SE

محدوده توان خروجی 4 تا 50 وات در حالت BTL

دارای گین داخلی ثابت برای کاهش تعداد قطعات جانبی

مجهز به قابلیت Soft Clipping برای کنترل بهتر اعوجاج خروجی

دارای حالت Standby و Mute

بدون صدای Plop آزاردهنده هنگام روشن و خاموش شدن

جریان مصرفی پایین در حالت Standby

دارای دفع مناسب ریپل منبع تغذیه

حفاظت خروجی در برابر اتصال کوتاه به زمین، تغذیه و دو سر بار

مجهز به مدار حفاظت حرارتی داخلی

پکیج قدرت DBS17P مناسب برای نصب روی بردهای آمپلی‌فایر.

کاربردها:

تلویزیون

بلندگوهای رایانه شخصی

سیستم‌های Boom Box

گیرنده‌های صوتی Mini

گیرنده‌های صوتی Micro

سیستم‌های صوتی 4 کاناله

آمپلی‌فایرهای دو کاناله BTL

سیستم‌های صوتی 2.1

بردهای تقویت‌کننده صدا

تعمیر تجهیزات صوتی سازگار.
