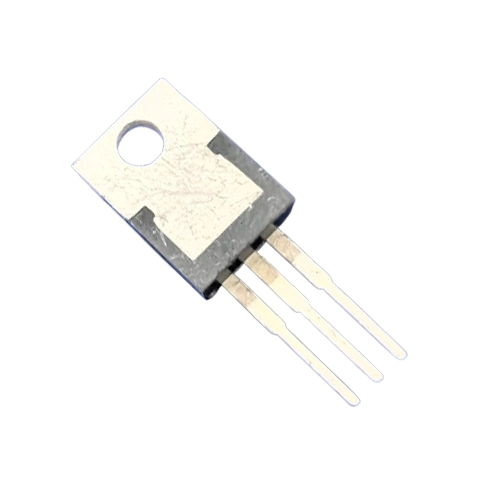

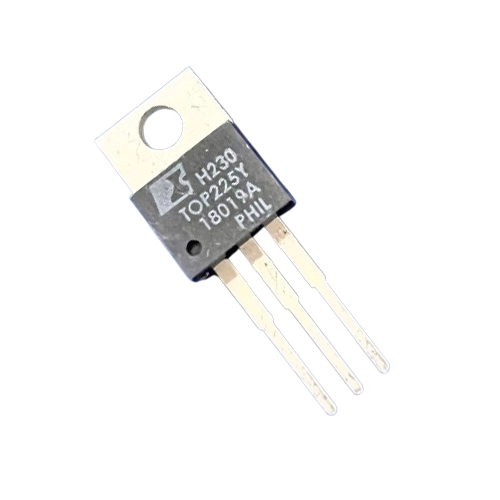

تراشه TO-220-3 | TOP225Y

کد محصول: 11548
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی TOP225Y یک سوئیچ PWM آفلاین سه‌پایه با پکیج TO-220-3، ماسفت داخلی و ولتاژ شکست 700 ولت است. این قطعه با توان خروجی تا 100 وات، Auto-Restart و حفاظت‌های داخلی برای منابع تغذیه SMPS کاربرد دارد.

10,500,000 ریال

موجود در انبار

این آی‌سی یک سوئیچ سه‌پایه آفلاین PWM از سری TOPSwitch-II است که برای طراحی منابع تغذیه سوئیچینگ با تعداد قطعات جانبی کمتر استفاده می‌شود. آی‌سی TOP225Y با پکیج TO-220-3، ماسفت قدرت داخلی، کنترلر PWM، راه‌انداز ولتاژ بالا و حفاظت‌های داخلی، برای منابع تغذیه AC/DC، بردهای پاور، آداپتورها و مدارهای SMPS گزینه‌ای مناسب محسوب می‌شود.

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ منبع تغذیه

مدل (P/N): TOP225Y

مدل نوشتاری دیگر: TOP225YN

خانواده: TOPSwitch-II

نوع عملکرد: Three-Terminal Off-Line PWM Switch

نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین

نوع کنترل: PWM

توپولوژی‌های قابل استفاده: Flyback، Forward، Buck و Boost

نوع پکیج: TO-220-3

تعداد پایه: 3

نوع نصب: Through Hole

ماسفت داخلی: دارد

کنترلر PWM داخلی: دارد

مدار راه‌انداز ولتاژ بالا: دارد

جبران‌سازی حلقه داخلی: دارد

ولتاژ شکست: 700 ولت

توان خروجی در ورودی Universal 85 تا 265VAC: تا 60 وات

توان خروجی در ورودی 230VAC: تا 100 وات

فرکانس سوئیچینگ: 100 کیلوهرتز

Duty Cycle: برابر 67 درصد

حفاظت محدودکننده جریان: دارد

حفاظت حرارتی: دارد

قابلیت Auto-Restart: دارد

محدوده دمای کاری: منفی 40 تا مثبت 150 درجه سانتی‌گراد

وضعیت محصول: فعال، اما برای طراحی‌های جدید پیشنهاد نمی‌شود

ویژگی‌ها:

دارای ماسفت قدرت و کنترلر PWM به‌صورت یکپارچه

طراحی سه‌پایه برای ساده‌تر شدن مدار منبع تغذیه

مناسب برای منابع تغذیه سوئیچینگ آفلاین AC/DC

کاهش تعداد قطعات جانبی در طراحی مدار پاور

ولتاژ شکست 700 ولت مناسب برای منابع تغذیه متصل به برق شهر

توان خروجی تا 60 وات در ورودی یونیورسال و تا 100 وات در ورودی 230 ولت

فرکانس سوئیچینگ 100 کیلوهرتز برای طراحی منابع تغذیه فشرده‌تر

قابل استفاده در توپولوژی‌های Flyback، Forward، Buck و Boost

دارای مدار راه‌انداز ولتاژ بالا داخلی

دارای جبران‌سازی حلقه داخلی برای ساده‌تر شدن طراحی فیدبک

مجهز به Auto-Restart برای افزایش ایمنی مدار در شرایط خطا

دارای حفاظت محدودکننده جریان و حفاظت حرارتی داخلی

پکیج TO-220-3 مناسب برای نصب روی بردهای پاور و انتقال حرارت بهتر

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

منابع تغذیه Flyback

بردهای پاور تلویزیون

بردهای پاور مانیتور

آداپتورها و شارژرها

تجهیزات صوتی و تصویری

بردهای تغذیه تجهیزات خانگی

منابع تغذیه توان متوسط

مدارهای کنترل و مدیریت توان

تعمیر و جایگزینی آی‌سی پاور در بردهای سازگار
