توضیحات

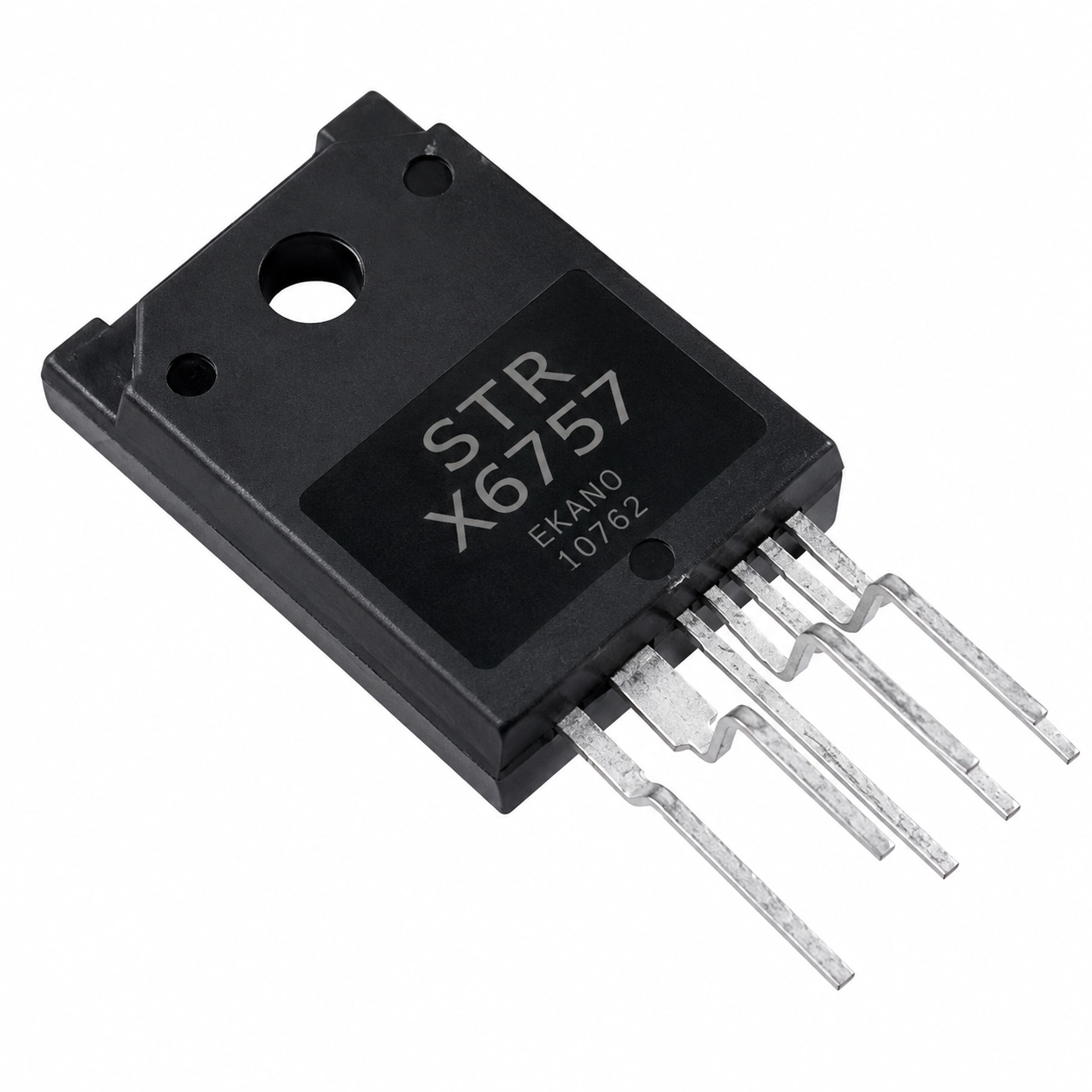

این آیسی یک رگولاتور سوئیچینگ Off-Line با توپولوژی Quasi-Resonant است که برای استفاده در منابع تغذیه سوئیچینگ SMPS طراحی شده است. آیسی STR-X6757 با ماسفت قدرت داخلی، سوئیچینگ نرم و حالت Bottom-Skip به کاهش نویز EMI و افزایش راندمان در محدوده وسیع بار کمک میکند و با قابلیت Auto-Standby، مصرف توان ورودی را در شرایط بار بسیار سبک کاهش میدهد.

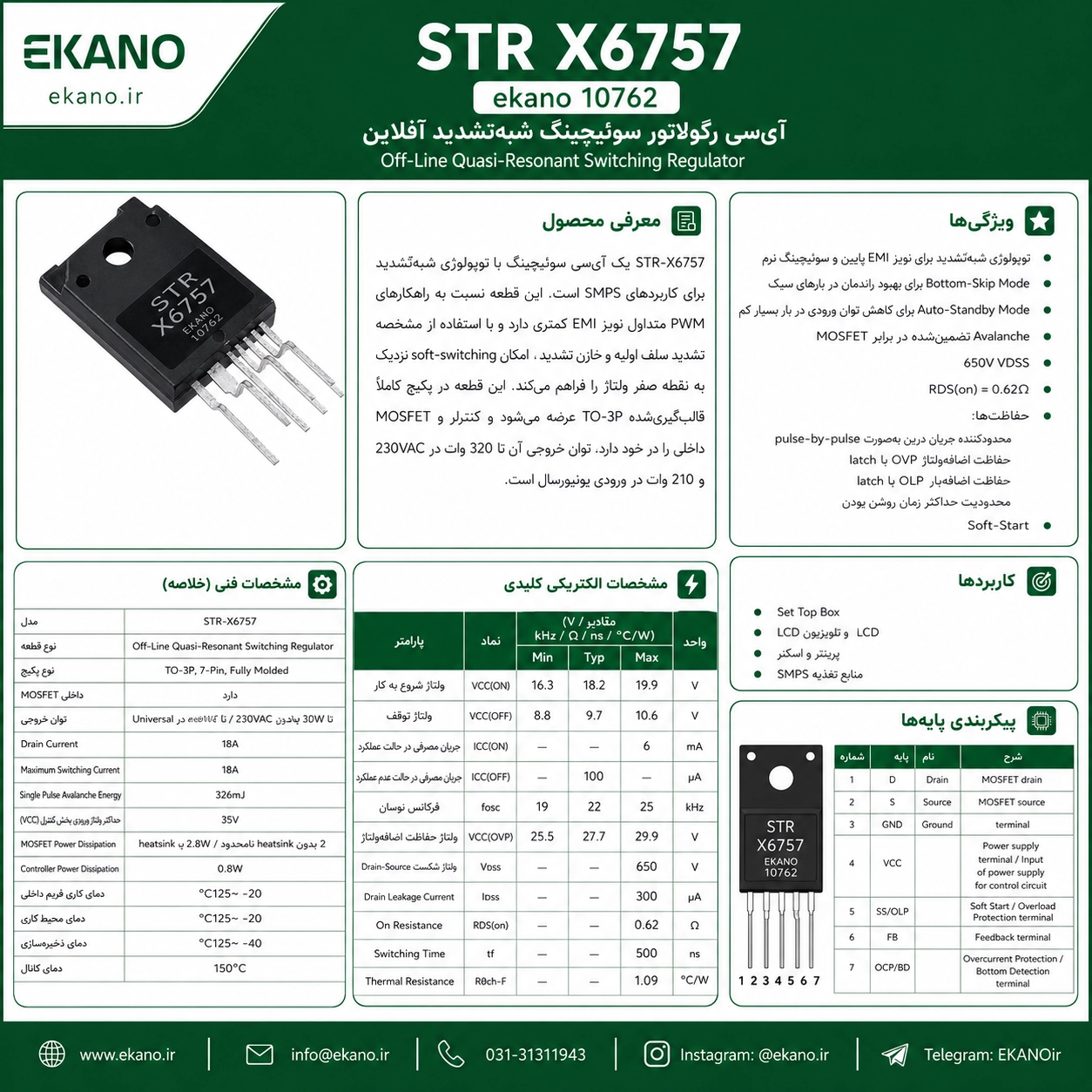

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ قدرت
مدل (P/N): STR-X6757
نوع کاربرد: کنترل و سوئیچینگ منبع تغذیه
نوع رگولاتور: Off-Line Switching Regulator
نوع توپولوژی: Quasi-Resonant
نوع پکیج: TO-3P / TO3PF-7L
تعداد پایه: 7
ماسفت قدرت داخلی: دارد
حداقل ولتاژ Drain-Source ماسفت داخلی: 650 ولت
مقاومت حالت روشن (RDS(on)): 0.62 اهم
جریان پیک (Drain): 18 آمپر
حداکثر جریان سوئیچینگ: 18 آمپر
انرژی Avalanche تکپالس: 326 میلیژول
حداکثر ولتاژ تغذیه بخش کنترل (VCC): 35 ولت
توان تلفاتی ماسفت با هیتسینک نامحدود: 44 وات
توان تلفاتی ماسفت بدون هیتسینک: 2.8 وات
توان تلفاتی بخش کنترل (MIC): 0.8 وات
توان خروجی مرجع با ورودی 230VAC: تا 320 وات
توان خروجی مرجع با ورودی Universal: تا 210 وات
محدوده دمای کاری: منفی 20 تا مثبت 125 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: 150 درجه سانتیگراد
Soft Start داخلی: دارد
Auto-Standby Mode: دارد
Bottom-Skip Mode: دارد
محدودکننده اضافه جریان Pulse-by-Pulse: دارد
حفاظت اضافه ولتاژ OVP: دارد
حفاظت اضافه بار OLP: دارد
محدودکننده حداکثر زمان روشن بودن: دارد
ویژگیها:
دارای توپولوژی Quasi-Resonant برای کاهش نویز و تلفات سوئیچینگ
سوئیچینگ نرم ماسفت در نزدیکی نقطه حداقل ولتاژ Drain-Source
نویز EMI پایینتر نسبت به مدارهای PWM متداول
دارای Bottom-Skip Mode جهت بهبود راندمان در محدوده وسیع بار
مجهز به Auto-Standby Mode برای کاهش توان ورودی در شرایط بار بسیار سبک
دارای ماسفت قدرت 650 ولت بهصورت داخلی
مقاومت روشن 0.62 اهم جهت کاهش تلفات هدایت
ماسفت داخلی با تضمین تحمل انرژی Avalanche برای افزایش قابلیت اطمینان مدار
محدودسازی اضافه جریان Drain بهصورت Pulse-by-Pulse
دارای حفاظت اضافه ولتاژ با سنجش ولتاژ سیمپیچ و عملکرد Latch
مجهز به حفاظت اضافه بار برای افزایش ایمنی منبع تغذیه
دارای محدودکننده حداکثر زمان ON
مجهز به Soft Start داخلی جهت کاهش تنش توان هنگام راهاندازی
پکیج TO-3P مناسب برای بردهای پاور و منابع تغذیه توان بالا
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Quasi-Resonant
بردهای پاور تلویزیون LCD
بردهای پاور مانیتور LCD
گیرندههای دیجیتال و Set-Top Box
پرینتر
اسکنر
تجهیزات صوتی و تصویری
تعمیرات بردهای پاور و منابع تغذیه
