توضیحات
این آیسی یک سوئیچر آفلاین یکپارچه از سری TOPSwitch-GX است که برای طراحی منابع تغذیه سوئیچینگ با توان متوسط و راندمان بالا استفاده میشود. آیسی TOP243YN با پکیج TO-220-7C، ماسفت قدرت داخلی، کنترلر PWM، قابلیتهای حفاظتی کامل و امکاناتی مانند Soft-Start، Frequency Jitter و Remote ON/OFF، برای منابع تغذیه AC/DC، بردهای پاور، آداپتورها و تجهیزات صوتی و تصویری گزینهای مناسب محسوب میشود.

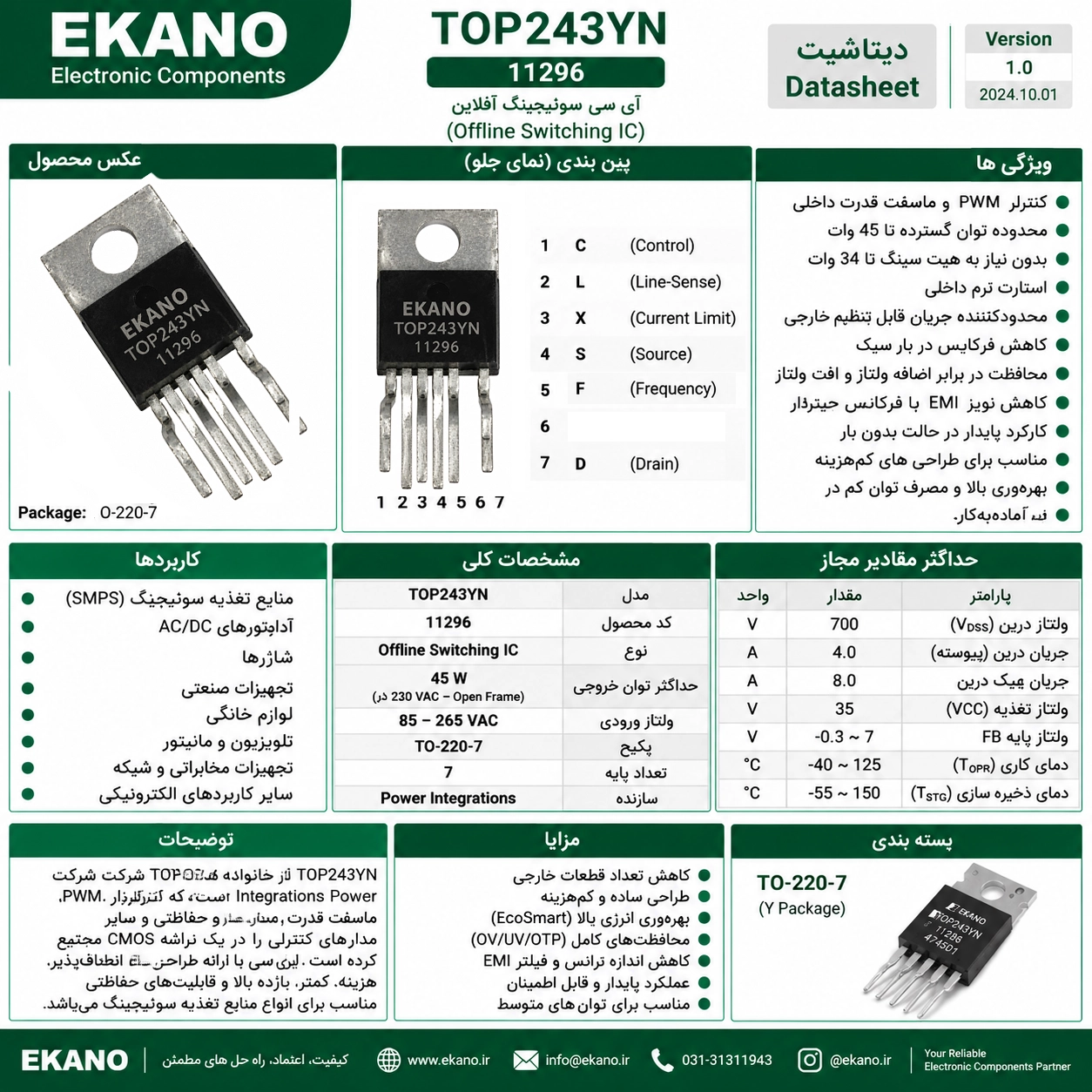

مشخصات فنی:
نوع قطعه: آیسی سوئیچینگ منبع تغذیه
مدل (P/N): TOP243YN
خانواده: TOPSwitch-GX
نوع عملکرد: Integrated Off-Line Switcher
نوع کاربرد: منبع تغذیه سوئیچینگ آفلاین
نوع کنترل: PWM
نوع پکیج: TO-220-7C
تعداد پایه: 7
نوع نصب: Through Hole
ماسفت داخلی: دارد
کنترلر PWM داخلی: دارد
ولتاژ شکست: 700 ولت
توان خروجی حداکثر در حالت Open Frame و ورودی (230V): 45 وات
فرکانس کاری: 132 / 66 کیلوهرتز
قابلیت Soft-Start: دارد
قابلیت Under-Voltage Detection: دارد
قابلیت Over-Voltage Shutdown: دارد
محدودکننده جریان قابل برنامهریزی خارجی: دارد
قابلیت Frequency Jitter: دارد
قابلیت Line Feed Forward: دارد
قابلیت Remote ON/OFF: دارد
قابلیت Half Frequency Option در پکیج Y: دارد
حفاظت حرارتی Hysteretic Thermal Shutdown: دارد
حداقل دمای کاری: منفی 40 درجه سانتیگراد
حداکثر دمای کاری: مثبت 150 درجه سانتیگراد
ویژگیها:
دارای ماسفت قدرت و کنترلر PWM بهصورت یکپارچه
مناسب برای طراحی منابع تغذیه سوئیچینگ آفلاین AC/DC
پکیج TO-220-7C مناسب برای نصب روی بردهای پاور و انتقال حرارت بهتر
ولتاژ شکست 700 ولت مناسب برای منابع تغذیه متصل به برق شهر
توان خروجی حداکثر 45 وات در شرایط Open Frame و ورودی 230 ولت
پشتیبانی از فرکانس کاری 132 و 66 کیلوهرتز برای انعطاف بیشتر در طراحی
دارای Soft-Start برای کاهش تنش لحظه راهاندازی مدار
دارای Frequency Jitter برای کمک به کاهش نویز EMI
مجهز به Under-Voltage Detection و Over-Voltage Shutdown
دارای محدودکننده جریان قابل برنامهریزی خارجی برای کنترل بهتر جریان
مجهز به Line Feed Forward برای بهبود عملکرد در تغییرات ولتاژ ورودی
دارای Remote ON/OFF برای کنترل روشن و خاموش شدن مدار
دارای حفاظت حرارتی Hysteretic برای افزایش ایمنی و پایداری منبع تغذیه
کاهش تعداد قطعات جانبی در طراحی منابع تغذیه سوئیچینگ
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
مانیتورهای LCD
کامپیوترهای شخصی
سرورهای کوچک
آداپتور لپتاپ
گیرندههای Set-Top Box
تلویزیون دیجیتال
پرینترها
DVD Player و DVD Recorder
UPS
مودمهای Broadband
آداپتور موبایل
آمپلیفایرهای صوتی
تعمیر و جایگزینی آیسی پاور در بردهای سازگار
