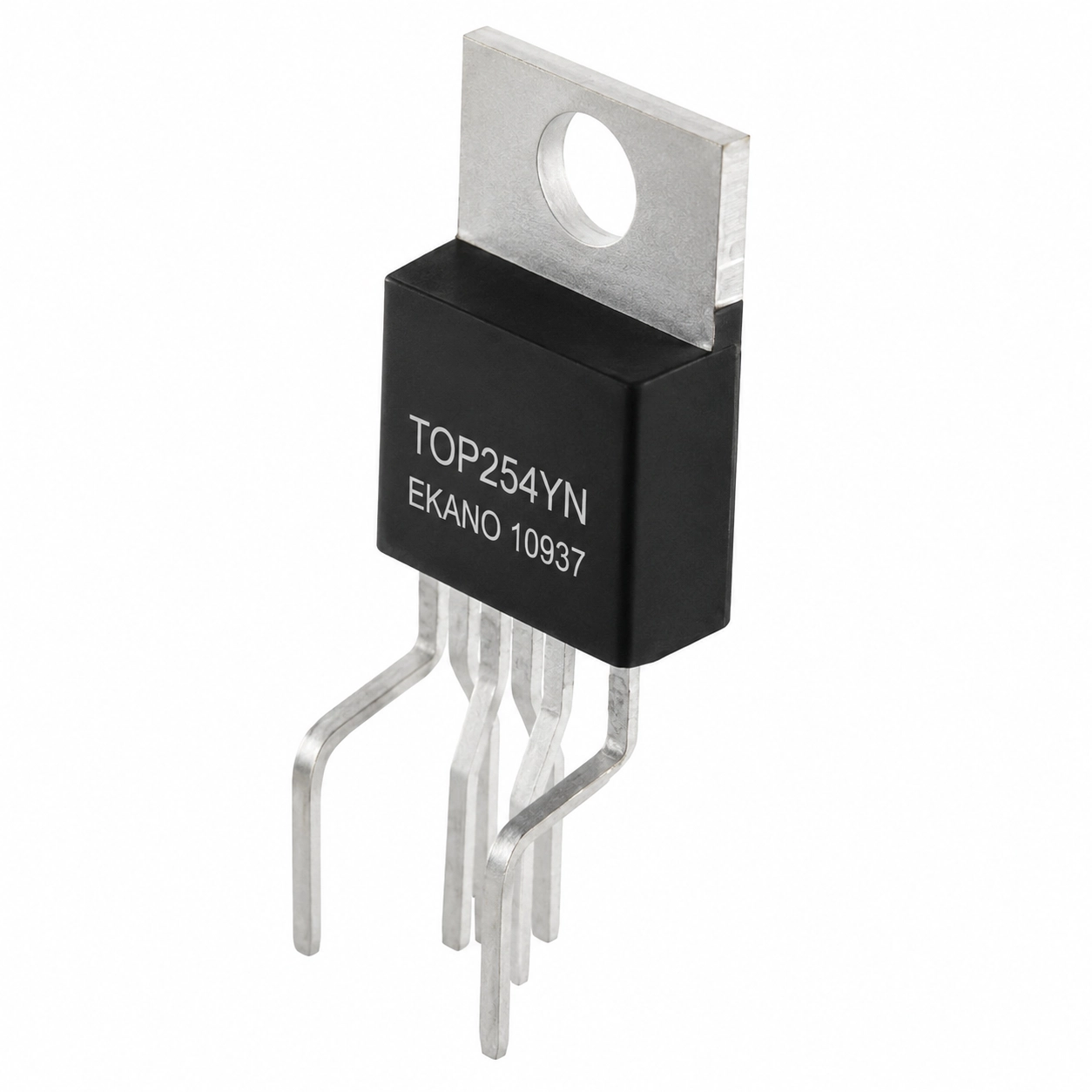

تراشه TO-220-7C | TOP254YN

این آی‌سی یک سوئیچ PWM آفلاین از خانواده TOPSwitch-HX است که برای طراحی منابع تغذیه سوئیچینگ و مبدل‌های AC/DC ایزوله طراحی شده است. آی‌سی TOP254YN با پکیج TO-220-7C، ماسفت قدرت داخلی 700 ولت، کنترلر PWM، Soft Start داخلی و حفاظت‌های پیشرفته، برای منابع تغذیه Flyback، بردهای پاور و تجهیزات الکترونیکی گزینه‌ای مناسب محسوب می‌شود.

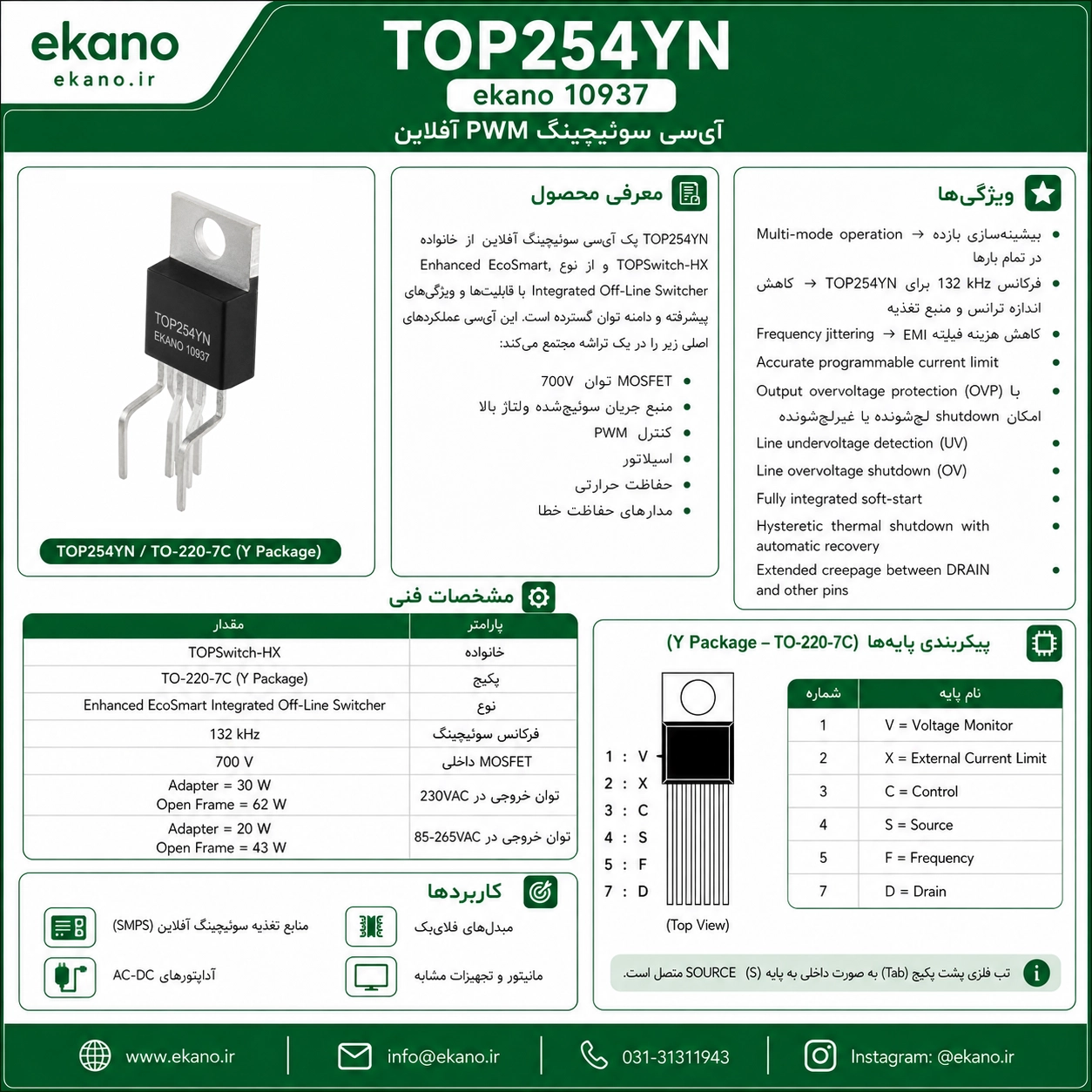

مشخصات فنی:

نوع قطعه: آی‌سی سوئیچینگ PWM آفلاین

مدل (P/N): TOP254YN

خانواده: TOPSwitch-HX

نوع کاربرد: کنترل و سوئیچینگ منبع تغذیه

نوع عملکرد: Integrated Off-Line Switcher

نوع توپولوژی: Flyback

نوع پکیج: TO-220-7C

تعداد پایه: 7

نوع نصب: Through Hole

ماسفت داخلی: دارد

ولتاژ شکست ماسفت داخلی: 700 ولت

فرکانس سوئیچینگ حداکثر: 132 کیلوهرتز

توان خروجی حداکثر در حالت Open Frame با ورودی (230VAC): 62 وات

توان خروجی حداکثر در حالت Enclosed با ورودی (230VAC): 30 وات

توان خروجی حداکثر در حالت Open Frame با ورودی (Universal): 43 وات

توان خروجی حداکثر در حالت Enclosed با ورودی (Universal): 20 وات

محدوده ولتاژ ورودی: 85 تا 265 ولت AC

نوع کنترل: Secondary-Side Control

قابلیت Soft Start: دارد

قابلیت Frequency Jittering: دارد

قابلیت انتخاب Current Limit: دارد

قابلیت Auto-Restart: دارد

قابلیت On/Off Control: دارد

حفاظت اضافه ولتاژ خروجی OVP: دارد

حفاظت افت ولتاژ خروجی: دارد

حفاظت اتصال کوتاه خروجی: دارد

حفاظت Open Loop خروجی: دارد

حفاظت اضافه بار خروجی: دارد

حفاظت افزایش دما: دارد

Remote Shutdown: دارد

نوع پاسخ حرارتی: Hysteretic

حداقل دمای کاری: منفی 40 درجه سانتی‌گراد

حداکثر دمای کاری: مثبت 150 درجه سانتی‌گراد

ویژگی‌ها:

دارای ماسفت قدرت 700 ولت و کنترلر PWM به‌صورت یکپارچه

مناسب برای طراحی منابع تغذیه سوئیچینگ Flyback

پکیج TO-220-7C مناسب برای نصب روی بردهای پاور

عملکرد Multi-Mode برای افزایش راندمان در شرایط مختلف بار

فرکانس سوئیچینگ تا 132 کیلوهرتز برای کاهش ابعاد ترانس و منبع تغذیه

دارای Frequency Jittering جهت کاهش نویز EMI

دارای Soft Start کاملاً یکپارچه برای کاهش تنش هنگام راه‌اندازی

حفاظت اضافه ولتاژ خروجی OVP با قابلیت برنامه‌ریزی توسط کاربر

قابلیت Auto-Restart بهبودیافته در شرایط اتصال کوتاه و خطای Open Loop

کاهش توان اضافه‌بار برای محافظت بهتر از منبع تغذیه و بار خروجی

دارای خاموشی حرارتی Hysteretic با بازیابی خودکار پس از کاهش دما

دارای محدودکننده جریان قابل انتخاب برای انعطاف بیشتر در طراحی مدار

قابلیت Remote Shutdown و کنترل روشن/خاموش

اتصال هیت‌سینک به Source جهت کاهش نویز EMI

مناسب برای منابع تغذیه کم‌مصرف و مدارهای پاور فشرده

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC ایزوله

منابع تغذیه Flyback

بردهای پاور تلویزیون و مانیتور

آداپتورهای برق

شارژرها

تجهیزات صوتی و تصویری

DVD Player و دستگاه‌های ضبط

Set-Top Box

مودم و تجهیزات شبکه

کامپیوترهای شخصی و سرورهای کوچک

پرینتر و تجهیزات اداری

UPS و تجهیزات برق پشتیبان

تعمیرات بردهای پاور و منابع تغذیه
