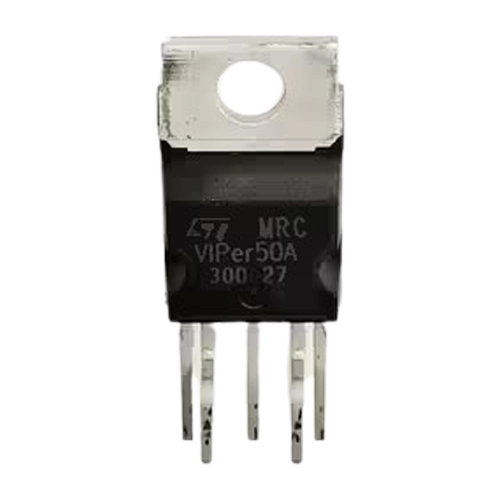

آی‌سی سوئیچینگ منبع تغذیه مدل VIPer50A پکیج TO-220-5

کد محصول: 11317
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

VIPer50A TO-220-5

مناسب برای طراحی و تعمیر منابع تغذیه سوئیچینگ AC/DC، شارژرها و بردهای پاور لوازم خانگی است.

5,963,100 ریال

موجود در انبار

دانلود دیتاشیت PDF

این آی‌سی یک کنترلر و سوئیچ اولیه منبع تغذیه از سری VIPer است که برای طراحی منابع تغذیه سوئیچینگ آفلاین استفاده می‌شود. آی‌سی VIPER50A با ماسفت قدرت داخلی 700 ولت، کنترل PWM جریان‌مدار، راه‌انداز داخلی و قابلیت Burst Mode، برای منابع تغذیه SMPS، مبدل‌های AC/DC، بردهای پاور و مدارهای فلای‌بک گزینه‌ای مناسب محسوب می‌شود.

  • خانوادهVIPer / VIPower
  • توپولوژی اصلیFlyback
  • تعداد پایه5
  • ماسفت داخلیدارد

مشخصات فنی VIPER50A (طبق دیتاشیت)

پارامترمقدار
نوع قطعهآی‌سی سوئیچینگ منبع تغذیه
مدل (P/N)VIPER50A
مدل‌های مرتبطVIPer50A-E / VIPer50ASP-E
خانوادهVIPer / VIPower
نوع کاربردمنبع تغذیه سوئیچینگ آفلاین
نوع عملکردSMPS Primary IC
نوع کنترلCurrent Mode PWM Control
توپولوژی اصلیFlyback
نوع پکیجPENTAWATT-5 HV
تعداد پایه5
ماسفت داخلیدارد
ولتاژ ماسفت داخلی700 ولت
جریان ماسفت داخلی1.5 آمپر
ولتاژ تغذیه VCC8 تا 15 ولت
ولتاژ راه‌اندازی11 ولت
فرکانس سوئیچینگقابل تنظیم تا 200 کیلوهرتز
توان خروجی در ورودی Wide Rangeحدود 25 وات
توان خروجی در ورودی Single Range یا Doublerحدود 50 وات
قابلیت Burst Modeدارد
قابلیت Soft Startدارد
قابلیت Shutdown Controlدارد
محدودکننده جریان قابل تنظیمدارد
راه‌انداز داخلیدارد
حفاظت افت ولتاژ UVLOدارد
حفاظت حرارتیدارد

ویژگی‌های VIPER50A

  • دارای کنترلر PWM و ماسفت قدرت به‌صورت یکپارچه
  • مناسب برای طراحی منابع تغذیه سوئیچینگ آفلاین AC/DC
  • دارای ماسفت داخلی با تحمل ولتاژ 700 ولت
  • کاهش تعداد قطعات جانبی نسبت به طراحی‌های جداگانه
  • قابل استفاده در مدارهای Flyback با فیدبک اولیه یا ثانویه
  • فرکانس قابل تنظیم تا 200 کیلوهرتز برای انعطاف بیشتر در طراحی

کاربردهای VIPER50A

  • منابع تغذیه سوئیچینگ SMPS
  • مبدل‌های AC/DC
  • منابع تغذیه Flyback
  • بردهای پاور تلویزیون
  • بردهای پاور مانیتور
  • آداپتورها و شارژرها
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی VIPER50A

VIPER50A در چه پکیجی عرضه می‌شود؟

VIPER50A در پکیج PENTAWATT-5 HV عرضه می‌شود.

ولتاژ ماسفت داخلی در VIPER50A چقدر است؟

در VIPER50A، ولتاژ ماسفت داخلی برابر 700 ولت است.

جریان ماسفت داخلی در VIPER50A چقدر است؟

در VIPER50A، جریان ماسفت داخلی برابر 1.5 آمپر است.
