آی‌سی میکروکنترلر کنترل نمایشگر مدل WT61P805 پکیج QFP-48

کد محصول: 10946
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

WT61P805 QFP-48

یک میکروکنترلر با هسته Turbo 8052 و حافظه فلش 64 کیلوبایت است. این قطعه برای کنترل صفحه‌نمایش تخت، مدیریت توان و بردهای کنترل مانیتور و تلویزیون LCD کاربرد دارد.

13,470,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

آی‌سی میکروکنترلر کنترل نمایشگر مدل WT61P805 پکیج QFP-48 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، نوع قطعه آن آی‌سی میکروکنترلر و مدل (P/N) آن WT61P805 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهآی‌سی میکروکنترلر
  • مدل (P/N)WT61P805
  • خانوادهWT61P8
  • نوع پردازندهTurbo 8052 CPU

مشخصات آی‌سی میکروکنترلر کنترل نمایشگر مدل WT61P805 پکیج QFP-48

پارامترمقدارشرایط
نوع قطعهآی‌سی میکروکنترلرطبق مشخصات کالا
مدل (P/N)WT61P805طبق مشخصات کالا
خانوادهWT61P8طبق مشخصات کالا
نوع پردازندهTurbo 8052 CPUطبق مشخصات کالا
نوع پکیجQFP-48طبق مشخصات کالا
تعداد پایه48طبق مشخصات کالا
حافظه برنامه (Flash)64 کیلوبایتطبق مشخصات کالا
حافظه (SRAM)1K + 256 بایتطبق مشخصات کالا
فرکانس کاری قابل انتخاب1، 2، 3، 6، 12 و 24 مگاهرتزطبق مشخصات کالا
حداقل زمان اجرای دستور250 نانوثانیه در فرکانس 12 مگاهرتزطبق مشخصات کالا
تعداد تایمر4 تایمر 8052طبق مشخصات کالا
تعداد UARTدو پورت UARTطبق مشخصات کالا
تعداد خروجی PWMهشت خروجی 8 بیتیطبق مشخصات کالا
خروجی PWM فرکانس پایین150 هرتز برای کنترل Dimmerطبق مشخصات کالا
مبدل آنالوگ به دیجیتال ADCهشت کانال 8 بیتیطبق مشخصات کالا
رابط DDC/CIدو رابططبق مشخصات کالا

کاربردهای آی‌سی میکروکنترلر کنترل نمایشگر مدل WT61P805 پکیج QFP-48

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

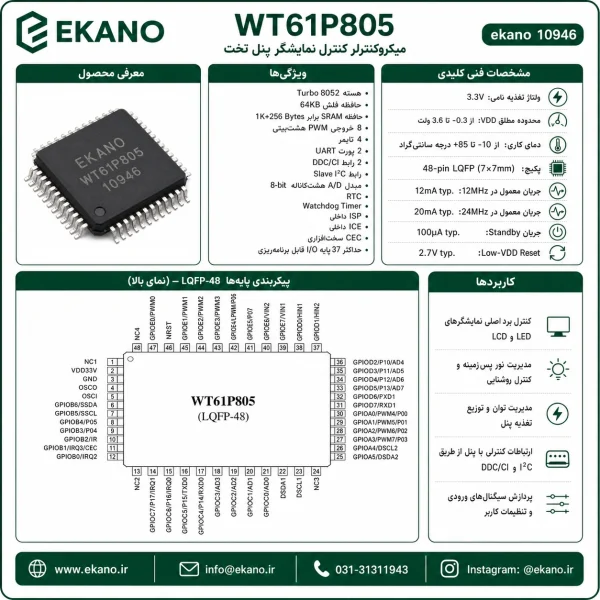

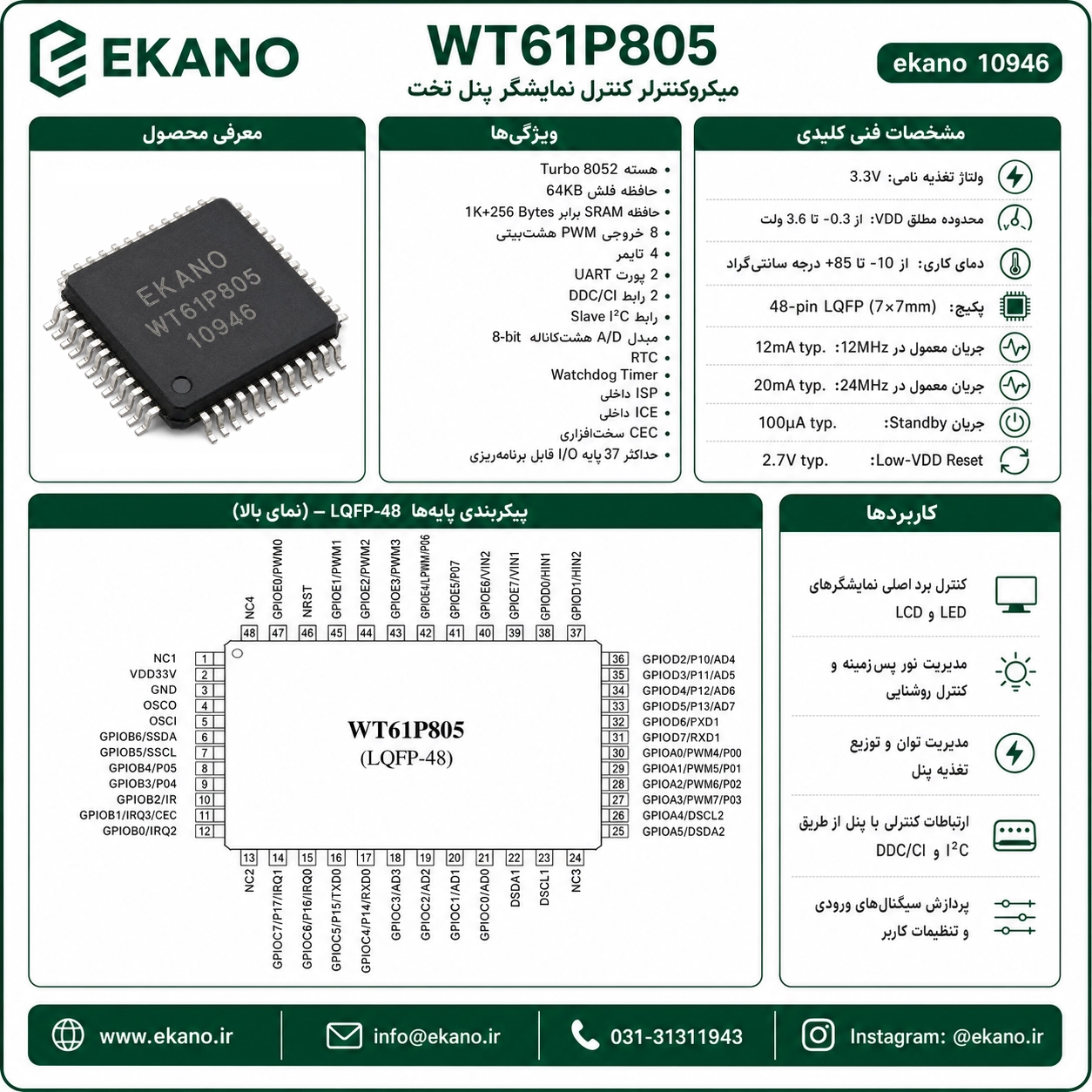

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی میکروکنترلر کنترل نمایشگر مدل WT61P805 پکیج QFP-48

پایه‌ی یک آی‌سی کجاست؟

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
