- دیتاشیت سند رسمی سازنده است که حدود مجاز، مشخصات الکتریکی، پایه‌ها، پکیج و مدار نمونهی یک قطعه را می‌گوید. برای هر قطعه، دیتاشیت همان شمارهی کامل و همان سازنده را بخوانید.
- جدول Absolute Maximum Ratings مرز خرابی است، نه شرایط کار. طراحی را با جدول Electrical Characteristics و مقدارهای Min/Max انجام دهید، نه با عدد Typ.
- هر عدد دیتاشیت یک شرط آزمون دارد (دما، ولتاژ، جریان). مثلاً جریان ۴۹ آمپری IRFZ44N در دمای بدنه‌ی ۲۵ درجه تعریف شده است، و توان ۶۲۵ میلی‌واتی BC547 با بالا رفتن دما کم می‌شود.
خواندن دیتاشیت (Datasheet) یکی از مهم‌ترین مهارت‌های هر کسی است که با الکترونیک، طراحی مدار یا رباتیک کار می‌کند. خیلی از قطعه‌هایی که «بی‌دلیل» می‌سوزند، در واقع بیرون از محدوده‌ای کار کرده‌اند که سازنده در دیتاشیت نوشته بود. در این راهنمای ایکانو بخش‌های اصلی دیتاشیت را مرور می‌کنیم و روش خواندن هر بخش را با عددهای واقعی سه قطعهی پرکاربرد نشان می‌دهیم: ترانزیستور BC547، ماسفت IRFZ44N و رگولاتور LM317.

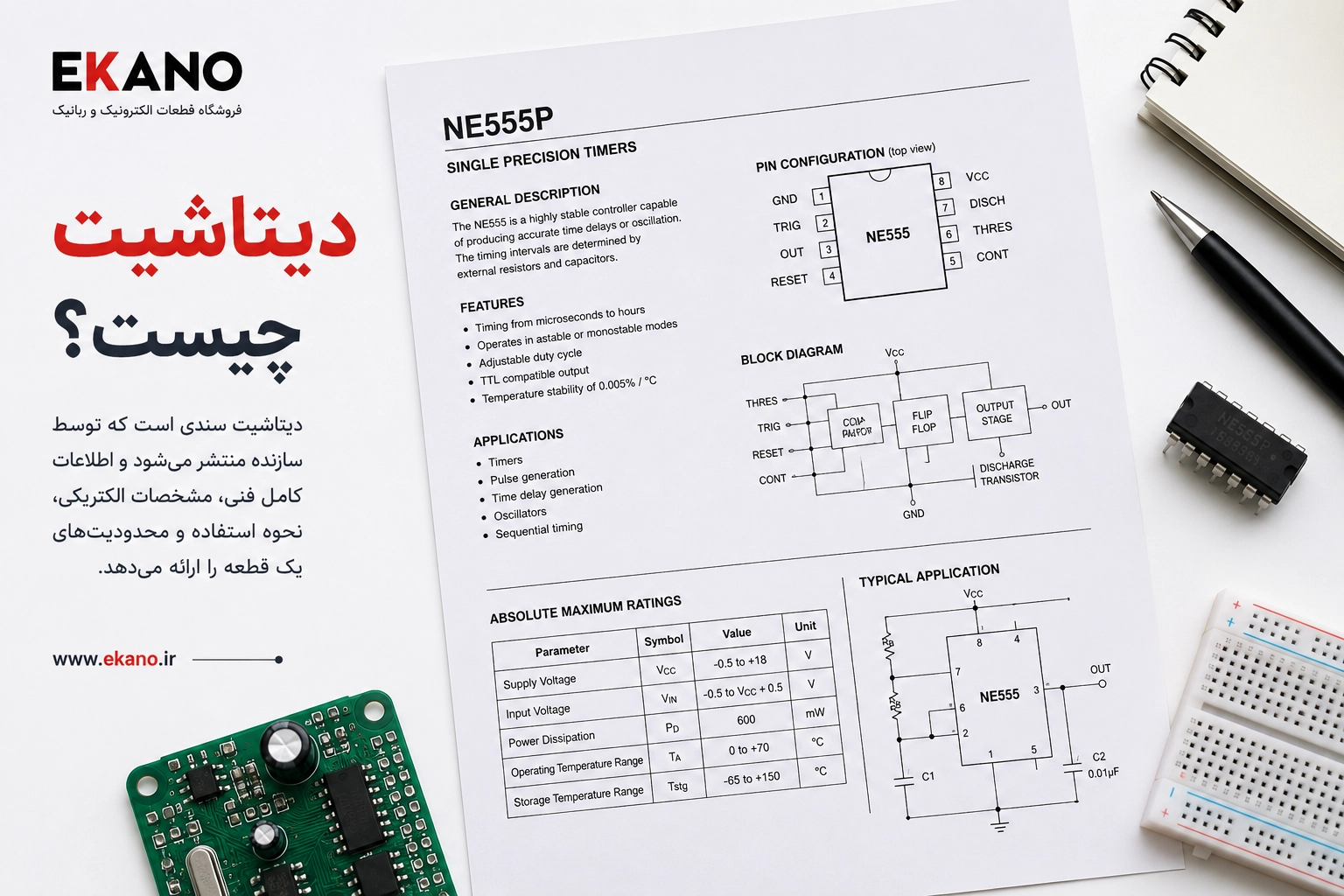

دیتاشیت چیست؟
دیتاشیت یا برگه‌ی مشخصات فنی، سندی است که شرکت سازنده برای هر قطعه منتشر می‌کند و معتبرترین مرجع برای شناخت عملکرد و محدودیت‌های آن قطعه است. تقریباً همه‌ی قطعات الکترونیکی مثل آی‌سی‌ها، ترانزیستورها، ماسفت‌ها، دیودها، رگولاتورها و سنسورها دیتاشیت دارند.
دو نکته را از همین اول در نظر داشته باشید:
- یک شمارهی قطعه، چند سازنده: قطعه‌ای مثل LM317 یا 1N4007 را چند شرکت می‌سازند. عددهای اصلی شبیه‌اند، ولی جزئیاتی مثل دمای کار، مقاومت حرارتی یا ترتیب پایه در پکیج‌های مختلف ممکن است فرق کند. دیتاشیت سازنده‌ای را بخوانید که نامش روی قطعه یا در مشخصات کالا آمده است.
- پسوندها مهم‌اند: مثلاً در خانواده‌ی BC547، نسخه‌های A، B و C بهره‌ی جریان متفاوتی دارند. در ترایاک‌ها هم پسوند حرف آخر حساسیت گیت را عوض می‌کند. شمارهی کامل را با دیتاشیت تطبیق دهید.

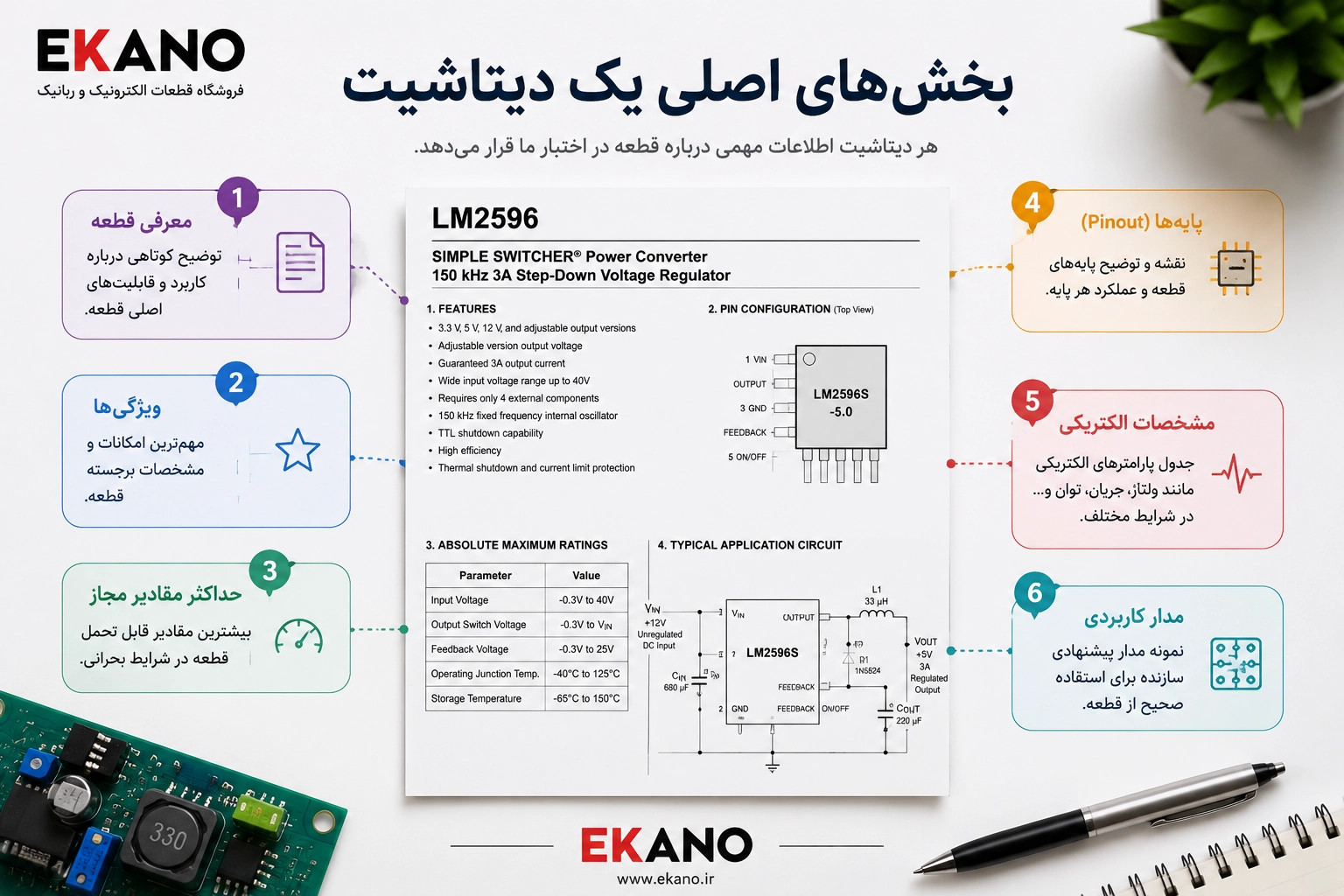

بخش‌های اصلی یک دیتاشیت
ترتیب بخش‌ها بین سازنده‌ها کمی فرق دارد، اما تقریباً همه‌ی دیتاشیت‌ها این بخش‌ها را دارند:
| بخش (نام انگلیسی) | چه چیزی می‌گوید | به چه نگاه کنید |
|---|---|---|
| معرفی (General Description) | کار قطعه در یک یا دو پاراگراف | آیا اصلاً برای کار شما ساخته شده است؟ |
| ویژگی‌ها (Features) | خلاصه‌ی عددهای مهم | عددهای «تبلیغاتی» را بعداً با جدول‌های اصلی چک کنید |
| حداکثر مقادیر مجاز (Absolute Maximum Ratings) | مرزی که عبور از آن، حتی لحظه‌ای، ممکن است قطعه را خراب کند | ولتاژ، جریان، توان و دمای حداکثر |
| مشخصات حرارتی (Thermal Characteristics) | مقاومت حرارتی پیوند تا محیط یا بدنه | آیا بدون هیت‌سینک داغ می‌شود؟ |
| مشخصات الکتریکی (Electrical Characteristics) | رفتار قطعه در شرایط کار، با Min، Typ و Max | شرط آزمون هر عدد و ستون Min/Max |
| پایه‌ها (Pin Configuration) | نام و شمارهی هر پایه در هر پکیج | پکیج درست، نمای بالا یا پایین |
| نمودارها (Typical Performance Curves) | رفتار قطعه در دما، جریان و ولتاژهای مختلف | «Typical» یعنی تضمینی نیست |
| مدار نمونه (Typical Application) | مدار پیشنهادی سازنده و فرمول‌ها | مقدار قطعات جانبی و نکته‌های چیدمان برد |
| ابعاد پکیج (Package Information) | اندازه‌ها، فاصله‌ی پایه‌ها و فوت‌پرینت | طراحی PCB و انتخاب سوکت یا هیت‌سینک |
حداکثر مقادیر مجاز با شرایط کار فرق دارد
رایج‌ترین اشتباه این است که عددهای جدول Absolute Maximum Ratings را به‌عنوان شرایط کار عادی بخوانیم. این جدول فقط می‌گوید «از اینجا جلوتر نروید». قطعه‌ای که مدام نزدیک این مرزها کار کند، داغ‌تر و کم‌عمرتر است. مثال واقعی از دیتاشیت BC547 (onsemi):
| پارامتر | نماد | مقدار در دیتاشیت | معنی عملی |
|---|---|---|---|
| ولتاژ کلکتور به امیتر | VCEO | ۴۵ ولت | روی مدار ۱۲ یا ۲۴ ولت با حاشیه کار می‌کند |
| جریان پیوسته‌ی کلکتور | IC | ۱۰۰ میلی‌آمپر | برای LED، رله‌ی کوچک و سیگنال؛ نه برای موتور |
| توان کل در دمای محیط ۲۵ درجه | PD | ۶۲۵ میلی‌وات، کاهش ۵ میلی‌وات به ازای هر درجه بالاتر از ۲۵ | در محیط گرم، توان مجاز کمتر است |
| مقاومت حرارتی پیوند تا محیط | RθJA | ۲۰۰ درجه بر وات | هر ۰٫۱ وات تلفات، دمای پیوند را حدود ۲۰ درجه بالاتر از محیط می‌برد |
| دمای پیوند | TJ | ۵۵− تا ۱۵۰+ درجه | سقف مطلق، نه دمای کار راحت |
حساب ساده‌ی کاهش توان (Derating): اگر داخل جعبه‌ی دستگاه دما ۵۰ درجه باشد، توان مجاز BC547 می‌شود ۶۲۵ − ۵ × (۵۰ − ۲۵) = ۵۰۰ میلی‌وات. حالا فرض کنید ترانزیستور ۰٫۳ وات تلف می‌کند. دمای پیوند در محیط ۲۵ درجه حدود ۲۵ + ۰٫۳ × ۲۰۰ = ۸۵ درجه می‌شود. این عدد زیر سقف است، اما یعنی ترانزیستور حسابی داغ است. همین دو خط حساب، از خیلی از خرابی‌ها جلوگیری می‌کند.

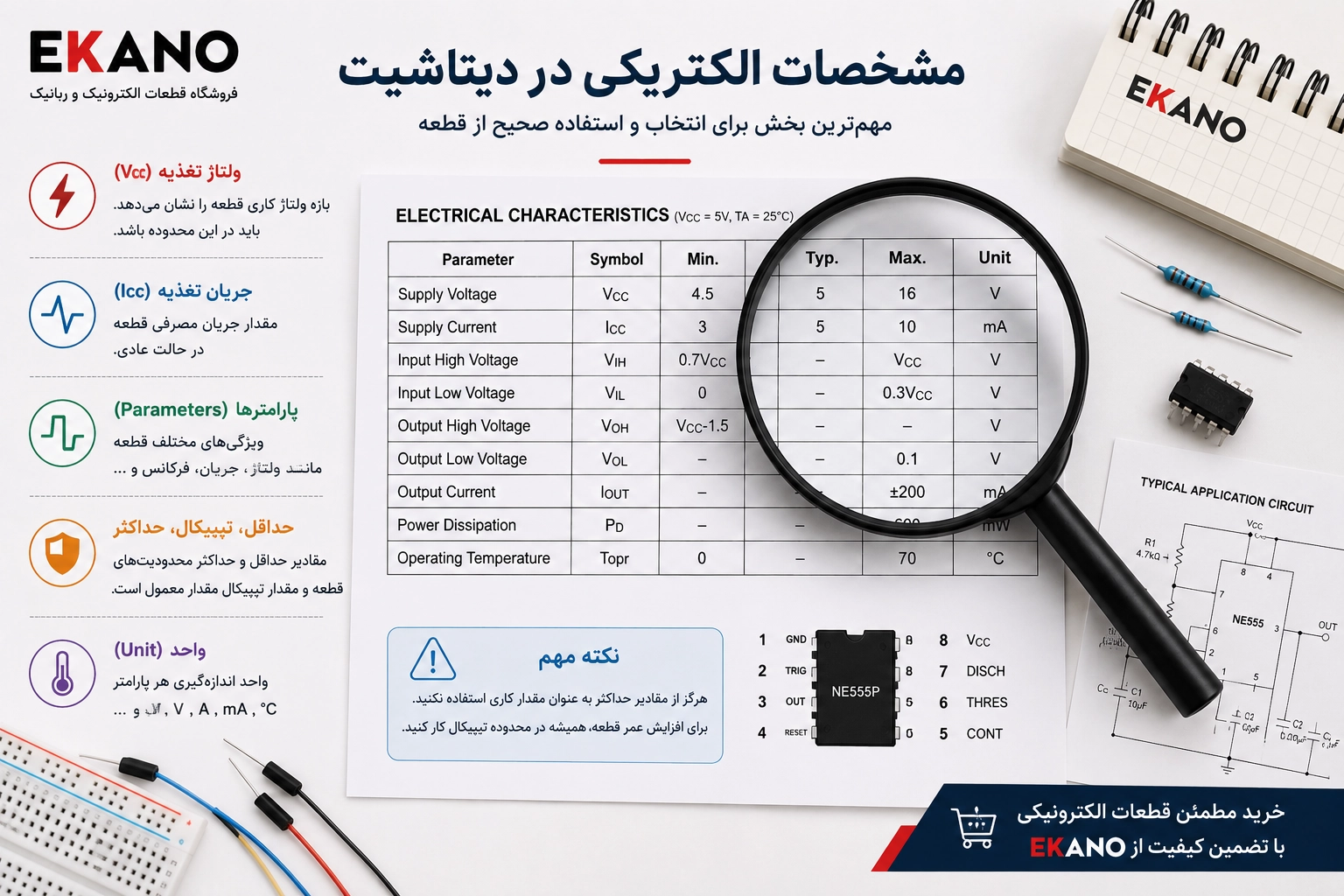

Min، Typ و Max را درست بخوانید
در جدول Electrical Characteristics بیشتر عددها سه ستون دارند. Typ مقدار معمول است و سازنده آن را تضمین نمی‌کند. Min و Max مرزهای تضمین‌شده‌اند. طراحی مطمئن یعنی مدار با بدترین مقدار هم کار کند.
- بهره‌ی جریان (hFE): طبق دیتاشیت onsemi، بهره‌ی BC547 در IC = ۲ میلی‌آمپر و VCE = ۵ ولت بین ۱۱۰ تا ۸۰۰ است. برای نسخه‌ی BC547B این بازه ۲۰۰ تا ۴۵۰ است. اگر مقاومت بیس را با عدد ۴۰۰ حساب کنید و قطعهی شما بهره‌ی ۱۱۰ داشته باشد، ترانزیستور کامل روشن نمی‌شود. روش درست حساب مقاومت بیس در راهنمای ترانزیستور آمده است.
- ولتاژ اشباع (VCE(sat)): برای BC547 در IC = ۱۰ میلی‌آمپر و IB = ۰٫۵ میلی‌آمپر، حداکثر ۰٫۲۵ ولت و در IC = ۱۰۰ میلی‌آمپر و IB = ۵ میلی‌آمپر، حداکثر ۰٫۶ ولت است. یعنی در جریان بیشتر، افت ولتاژ و گرما هم بیشتر می‌شود.
شرط آزمون هر عدد را ببینید
هیچ عددی در دیتاشیت بدون شرط نیست. ماسفت IRFZ44N (دیتاشیت Infineon) مثال خوبی است:
| عددی که در تیتر می‌بینید | شرط آزمون در دیتاشیت | برداشت درست |
|---|---|---|
| ID = ۴۹ آمپر | دمای بدنه (TC) ثابت ۲۵ درجه، VGS = ۱۰ ولت | در دمای بدنه‌ی ۱۰۰ درجه، همین عدد ۳۵ آمپر است. در عمل، هیت‌سینک و گرما حد واقعی را تعیین می‌کنند |
| RDS(on) = ۱۷٫۵ میلی‌اهم (حداکثر) | VGS = ۱۰ ولت، ID = ۲۵ آمپر | این عدد برای گیت ۱۰ ولت است، نه ۵ ولت آردوینو |
| VGS(th) = ۲ تا ۴ ولت | جریان درین فقط ۲۵۰ میکروآمپر | ولتاژ آستانه یعنی «تازه شروع به هدایت کرده»، نه «کامل روشن» |
| RθJA = ۶۲ درجه بر وات | بدون هیت‌سینک، در هوای آزاد | با ۱ وات تلفات بدون هیت‌سینک، حدود ۶۲ درجه گرم‌تر از محیط می‌شود |
به همین دلیل، برای راه‌اندازی مستقیم بار سنگین با پایه‌ی ۵ یا ۳٫۳ ولت میکروکنترلر، باید ماسفتی انتخاب کنید که RDS(on) آن در همان ولتاژ گیت تعریف شده باشد (ماسفت لاجیک‌لول). توضیح کامل در مقاله‌ی ماسفت چیست آمده است.

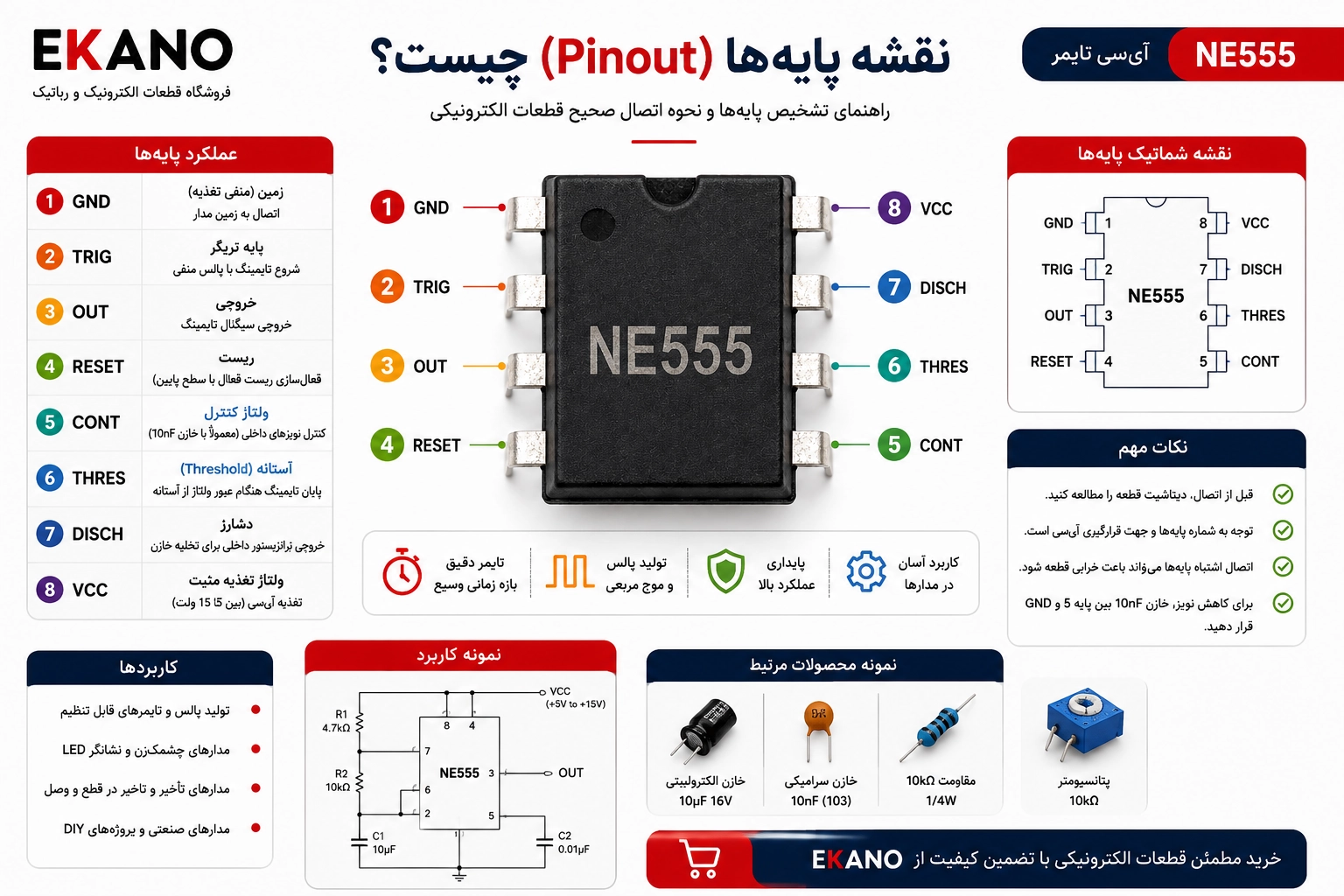

پایه‌ها و پکیج: اول نمای شکل را چک کنید
شکل پایه‌ها معمولاً از نمای بالا (Top View) کشیده می‌شود، ولی بعضی پکیج‌ها از نمای پایین هم نشان داده می‌شوند. قبل از لحیم کردن، نمای شکل و پکیج را چک کنید. چند نمونه از دیتاشیت‌ها:
- BC547 (TO-92، onsemi): پایه‌ی ۱ کلکتور، ۲ بیس و ۳ امیتر. ترانزیستورهای دیگر با همین پکیج ممکن است ترتیب دیگری داشته باشند.
- IRFZ44N (TO-220، Infineon): گیت، درین، سورس. زبانه‌ی فلزی پشت پکیج‌های قدرت را هم در شکل دیتاشیت چک کنید. در بسیاری از قطعات این زبانه به یکی از پایه‌ها وصل است. مثلاً طبق دیتاشیت WeEn، زبانه‌ی ترایاک BT136 به پایه‌ی T2 وصل است و روی هیت‌سینک مشترک، عایق لازم دارد.
- 1N4007 (DO-41، Vishay): نوار رنگی روی بدنه، سمت کاتد است.
در دسته‌ی ترانزیستورهای BJT هم مدل‌هایی هستند که ظاهرشان شبیه BC547 است ولی پایه‌هایشان فرق دارد. همیشه پایه را از دیتاشیت همان مدل بخوانید.

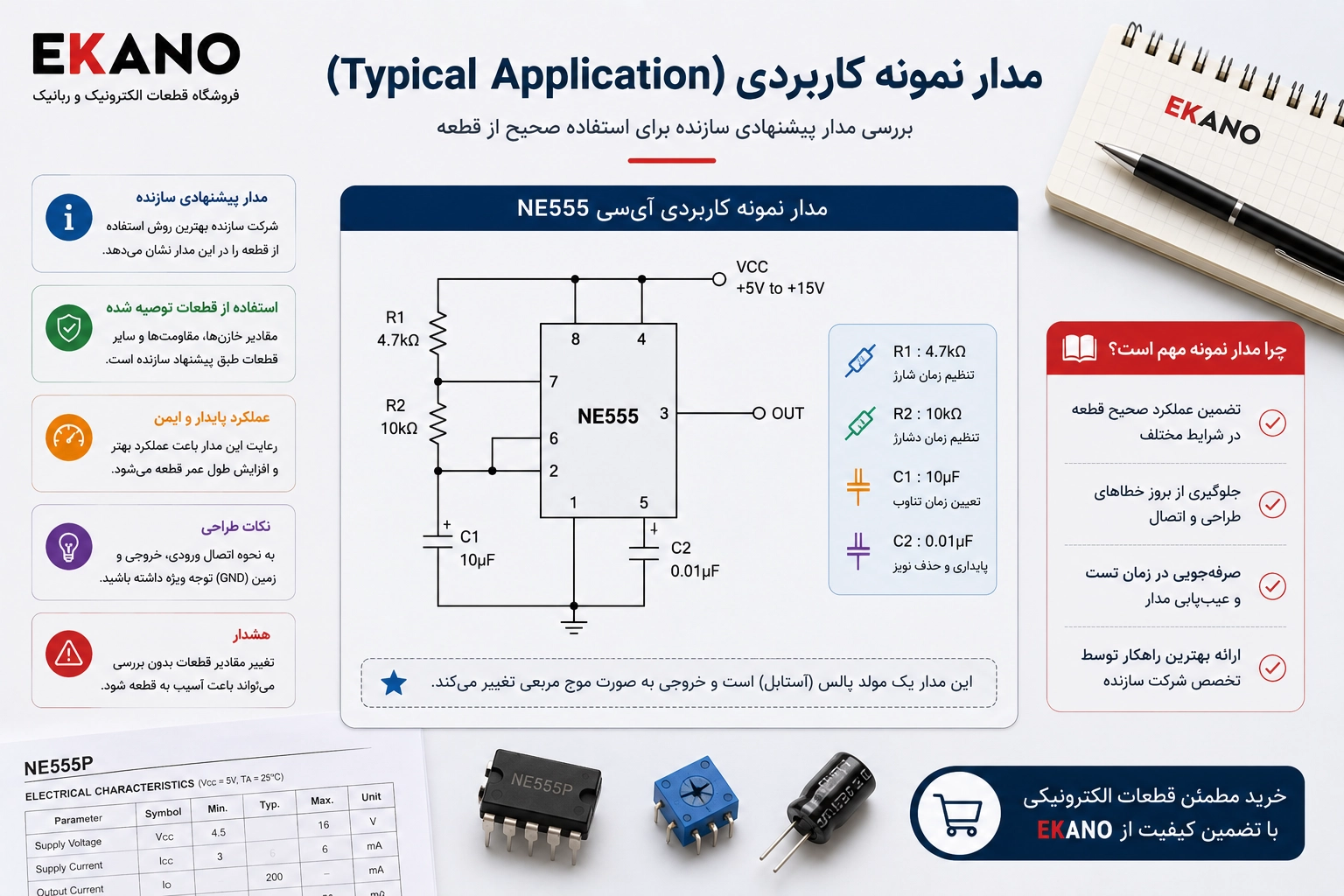

مدار نمونه و فرمول‌ها: مثال LM317
بخش Application Information اغلب مستقیم‌ترین راه طراحی است. در دیتاشیت ST برای LM317، ولتاژ خروجی از این رابطه به دست می‌آید:
VO = VREF × (1 + R2 ÷ R1) + IADJ × R2
در همان دیتاشیت، VREF بین ۱٫۲ و ۱٫۳ ولت (معمولاً ۱٫۲۵ ولت) و IADJ معمولاً ۵۰ و حداکثر ۱۰۰ میکروآمپر است. نکته‌ی کمتر دیده‌شده، حداقل جریان بار است: سازنده برای اختلاف ورودی و خروجی ۴۰ ولت، مقدار معمول ۳٫۵ و حداکثر ۱۰ میلی‌آمپر نوشته است. اگر بار کمتر از این جریان بکشد، خروجی بالا می‌رود. به همین دلیل مقاومت R1 را آن‌قدر کوچک انتخاب می‌کنند که خود تقسیم‌کننده این جریان را بکشد. نمونهی عددی انتخاب R1 و R2 را در راهنمای انتخاب مقاومت ببینید.
یک درس دیگر از همین دیتاشیت: در تیتر نوشته «جریان خروجی بیش از ۱٫۵ آمپر»، ولی در جدول، حداقل جریان خروجی ۱٫۵ آمپر برای اختلاف ورودی و خروجی کمتر از ۱۵ ولت تعریف شده و در اختلاف ۴۰ ولت، مقدار معمول فقط ۰٫۴ آمپر است. خلاصه این‌که عدد بخش Features را همیشه با جدول اصلی چک کنید. نسخه‌های مختلف LM317 را در ایکانو در پکیج TO-263 و TO-252 و آماده‌ی آزمایش در کیت منبع تغذیه‌ی آزمایشگاهی پیدا می‌کنید. مقایسه‌ی رگولاتورها هم در راهنمای انتخاب رگولاتور آمده است.
نمودارها: رفتار قطعه در شرایط واقعی
نمودارهای Typical Performance نشان می‌دهند وقتی دما، جریان یا ولتاژ عوض می‌شود چه اتفاقی می‌افتد. مثلاً دیتاشیت BC547 نمودار «بهره‌ی جریان نرمال‌شده بر حسب جریان کلکتور» دارد که نشان میدهد بهره در جریان‌های خیلی کم یا خیلی زیاد افت می‌کند. چند قاعده:
- نمودارها «Typical»اند و حد تضمینی نیستند. برای طراحی از جدول‌ها استفاده کنید و نمودار را برای فهم رفتار بخوانید.
- محور افقی و عمودی را با دقت بخوانید. بسیاری از نمودارها لگاریتمی‌اند.
- به منحنی‌های دما توجه کنید. مقاومت روشن ماسفت و ولتاژ مستقیم دیود هر دو با دما تغییر می‌کنند.
چک‌لیست ۷ مرحله‌ای خواندن سریع دیتاشیت
- شمارهی کامل قطعه، پسوند و سازنده را با دیتاشیت تطبیق دهید.
- General Description را بخوانید: آیا قطعه برای کار شما ساخته شده است؟
- در Absolute Maximum Ratings، ولتاژ، جریان و توان مدار خودتان را با حاشیه مقایسه کنید.
- در Electrical Characteristics، با مقدارهای Min/Max و شرط آزمون طراحی کنید.
- توان تلف‌شده را حساب کنید و با RθJA دمای پیوند را تخمین بزنید.
- شکل پایه‌ها را برای پکیجی که دارید و با نمای درست چک کنید.
- مدار نمونه و توصیه‌های سازنده درباره‌ی خازن‌ها و چیدمان برد را اجرا کنید.
اشتباهات رایج در خواندن دیتاشیت
| اشتباه | نتیجه | راه درست |
|---|---|---|
| کار کردن روی عددهای Absolute Maximum | گرمای زیاد، عمر کم، سوختن ناگهانی | همیشه حاشیه بگذارید و با Electrical Characteristics طراحی کنید |
| طراحی با عدد Typ | مدار با یک قطعه کار می‌کند و با قطعهی دیگر نه | با Min یا Max بدترین حالت حساب کنید |
| نادیده گرفتن شرط آزمون | مثلاً ماسفت با گیت ۵ ولت داغ می‌شود | شرط کنار هر عدد را با مدار خودتان مقایسه کنید |
| استفاده از دیتاشیت مدل مشابه | پایه یا ولتاژ اشتباه | دیتاشیت همان شماره و پسوند را بخوانید |
| فراموش کردن دما | قطعه در تابستان یا داخل جعبه خراب می‌شود | منحنی کاهش توان و RθJA را حساب کنید |
| خواندن پایه‌ها از نمای اشتباه | قطعه برعکس لحیم می‌شود | نمای بالا یا پایین شکل را چک کنید |
دیتاشیت معتبر را از کجا پیدا کنیم؟
بهترین منبع، سایت خود سازنده است. اسم شرکت را همراه با شمارهی کامل قطعه جستجو کنید و تاریخ یا شمارهی ویرایش (Revision) را ببینید، چون سازنده‌ها گاهی عددها را در ویرایش‌های جدید اصلاح می‌کنند. در صفحه‌ی بسیاری از محصولات ایکانو، مشخصات اصلی قطعه در جدول مشخصات آمده است. اما برای طراحی جدی، جدول کامل سازنده را هم ببینید. اگر نمیدانید قطعهی شما ساخت کدام شرکت است، نوشته‌های روی بدنه را با دقت بخوانید یا از پشتیبانی بپرسید.
اگر تازه شروع کرده‌اید، پیشنهاد می‌کنیم کار را با قطعات پایه‌ای و دیتاشیت‌های ساده‌تر شروع کنید: BC547، 1N4007، L7805CV و آپ‌امپ LM358. معرفی کلی قطعات را هم در قطعات الکترونیکی چیست؟ و دیود چیست؟ بخوانید.
سؤالات متداول
دیتاشیت چیست؟
دیتاشیت سند رسمی سازندهی قطعه است که مشخصات الکتریکی، حدود مجاز، پیناوت، ابعاد پکیج، نمودارها و مدار نمونهی قطعه را میدهد. برای طراحی درست، همیشه دیتاشیت همان سازنده و همان پسوند قطعه را بخوانید.
فرق Absolute Maximum Ratings با مقدار کاری چیست؟
Absolute Maximum Ratings مرزی است که عبور از آن، حتی کوتاه، ممکن است قطعه را خراب کند و قطعه برای کار در آن نقطه تضمین نشده است. مدار باید با حاشیه در محدوده‌ی شرایط کاری توصیه‌شده و مشخصات الکتریکی کار کند، نه روی حداکثر مجاز.
در جدول دیتاشیت از Min، Typ یا Max استفاده کنیم؟
برای طراحی مطمئن از بدترین حالت استفاده کنید، یعنی Min یا Max، بسته به این‌که کدام برای مدار شما بدتر است. مقدار Typ فقط مقدار معمول است و تضمینی ندارد. مثلاً بهره‌ی BC547 طبق دیتاشیت onsemi بین ۱۱۰ تا ۸۰۰ است، پس مدار را با کمترین مقدار حساب کنید.
چرا باید شرایط تست کنار هر عدد را بخوانیم؟
هر عدد دیتاشیت فقط در شرایطی که کنارش نوشته شده معتبر است. مثلاً جریان ۴۹ آمپر IRFZ44N طبق دیتاشیت Infineon در دمای بدنه‌ی ۲۵ درجه است و در ۱۰۰ درجه به ۳۵ آمپر می‌رسد. مقاومت روشن آن هم در ولتاژ گیت ۱۰ ولت داده شده است.
دیتاشیت معتبر را از کجا پیدا کنیم؟
بهترین منبع، سایت رسمی سازنده با شمارهی کامل قطعه است. اگر سازندهی قطعهی خود را نمیدانید، از لوگو یا کد روی بدنه کمک بگیرید و دیتاشیت چند سازنده را مقایسه کنید، چون پسوندها و جزئیات ممکن است فرق داشته باشند.
جمع‌بندی
دیتاشیت را مثل یک قرارداد بخوانید. سازنده فقط عددهایی را تضمین می‌کند که در جدول‌ها با Min یا Max و شرط آزمون آمده‌اند. همیشه این سه بخش را چک کنید: حداکثر مقادیر مجاز (با حاشیه)، مشخصات الکتریکی (با بدترین حالت) و پایه‌ها (با پکیج و نمای درست). بعد توان و دما را با یک حساب ساده بسنجید. با همین روش، انتخاب قطعه، طراحی و عیب‌یابی خیلی ساده‌تر می‌شود. قطعه‌های مورد نیاز را در دسته‌ی قطعات الکترونیک ایکانو پیدا می‌کنید.
