رگولاتور ولتاژ یکی از قطعات مهم در مدارهای الکترونیکی است که وظیفه اصلی آن تأمین و تثبیت یک ولتاژ مشخص برای مدار است. بسیاری از مدارهای الکترونیکی به ولتاژ پایدار نیاز دارند و تغییرات ولتاژ ورودی میتواند باعث عملکرد نادرست یا حتی آسیب دیدن قطعات شود.
رگولاتورها در انواع مختلفی مانند رگولاتور خطی، رگولاتور سوئیچینگ، LDO و ماژولهای کاهنده و افزاینده تولید میشوند. در این مقاله از EKANO با نحوه عملکرد رگولاتورها، انواع آنها، تفاوت رگولاتور خطی و سوئیچینگ و نکات مهم انتخاب رگولاتور آشنا میشویم.

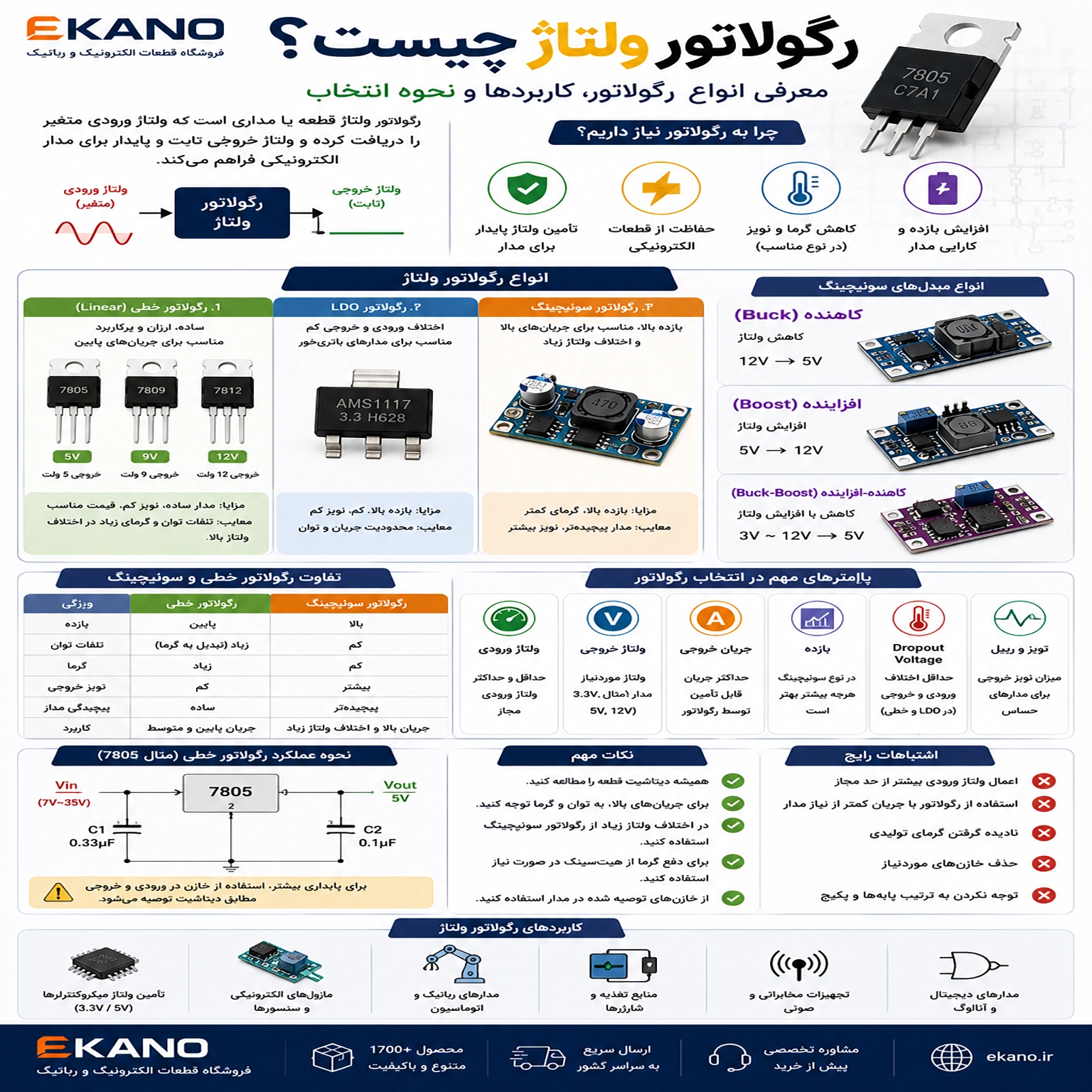

رگولاتور ولتاژ چیست؟
رگولاتور ولتاژ قطعه یا مداری است که میتواند ولتاژ خروجی را در یک مقدار مشخص و نسبتاً ثابت نگه دارد.
برای مثال، اگر یک مدار به ولتاژ ۵ ولت نیاز داشته باشد، میتوان از یک رگولاتور مناسب استفاده کرد تا ولتاژ موردنیاز مدار تأمین شود.
فرض کنید ولتاژ ورودی بین ۷ تا ۱۲ ولت تغییر کند. یک رگولاتور ۵ ولت مناسب میتواند این ولتاژ متغیر را دریافت کرده و خروجی ۵ ولت موردنیاز مدار را فراهم کند؛ البته به شرط آنکه محدوده ولتاژ ورودی، جریان خروجی و سایر شرایط کاری رگولاتور رعایت شده باشد.
چرا به رگولاتور ولتاژ نیاز داریم؟
ولتاژ منبع تغذیه همیشه کاملاً ثابت نیست. تغییرات بار، تغییر ولتاژ ورودی و شرایط مختلف مدار میتوانند باعث تغییر ولتاژ شوند.
بسیاری از قطعات الکترونیکی مانند:
- میکروکنترلرها
- سنسورها
- ماژولهای الکترونیکی
- آیسیها
- تجهیزات مخابراتی
- مدارهای دیجیتال
به ولتاژ مشخصی نیاز دارند.
استفاده از رگولاتور مناسب کمک میکند ولتاژ موردنیاز این قطعات در محدوده مناسب باقی بماند.
انواع رگولاتور ولتاژ
رگولاتورها را میتوان به چند گروه اصلی تقسیم کرد.
۱. رگولاتور خطی
رگولاتورهای خطی یکی از سادهترین انواع رگولاتورها هستند.
در این نوع رگولاتور، بخشی از اختلاف ولتاژ ورودی و خروجی به صورت گرما تلف میشود.

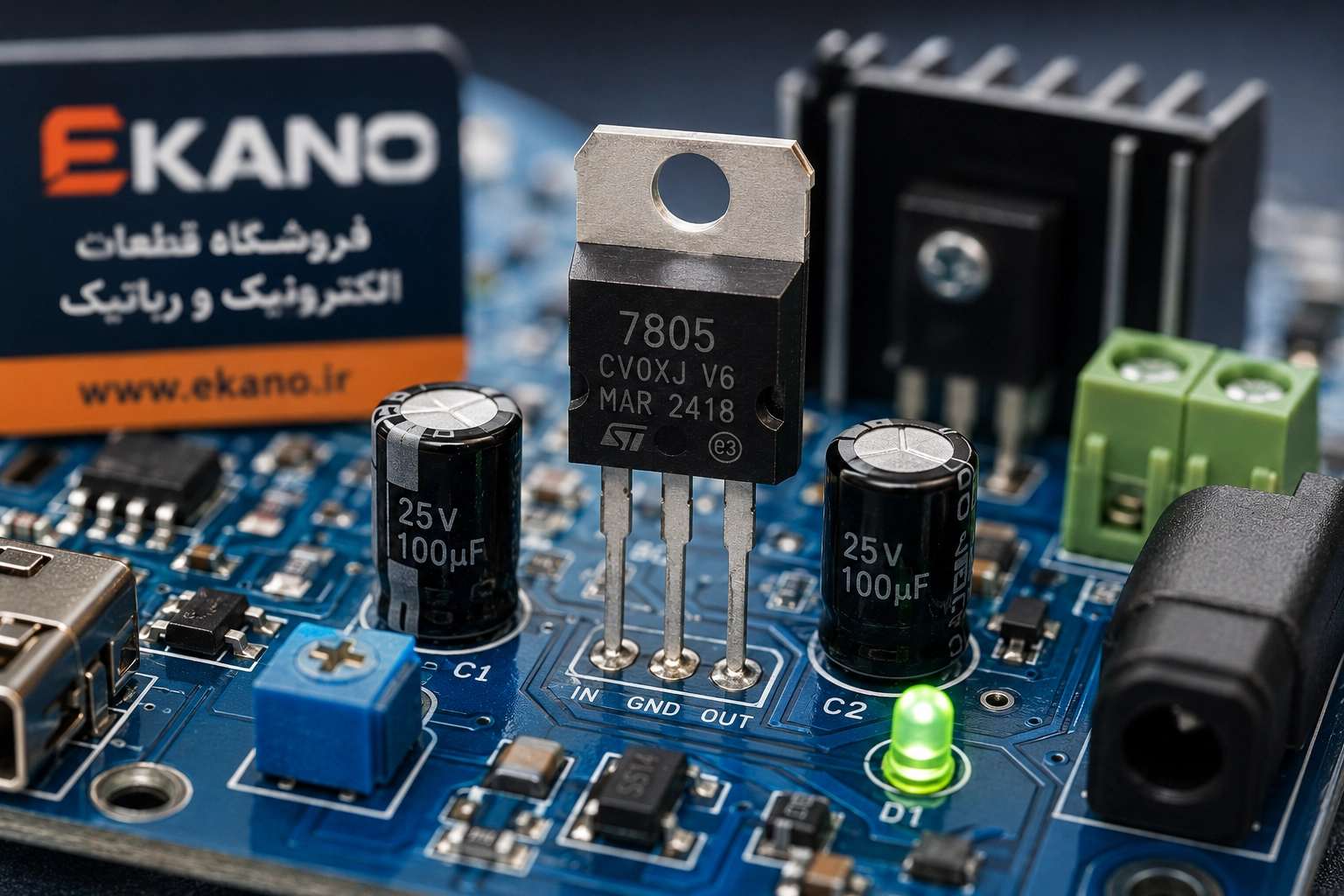

یکی از معروفترین خانوادههای رگولاتور خطی، سری 78xx است.
برای مثال:
- 7805 → خروجی ۵ ولت
- 7809 → خروجی ۹ ولت
- 7812 → خروجی ۱۲ ولت
این قطعات به دلیل سادگی استفاده، قیمت مناسب و تعداد کم قطعات جانبی، در مدارهای مختلف کاربرد زیادی دارند.
مزایای رگولاتور خطی
- مدار ساده
- استفاده آسان
- نویز خروجی نسبتاً کم
- قیمت مناسب
- مناسب برای جریانهای پایین و متوسط
معایب رگولاتور خطی
مهمترین مشکل رگولاتور خطی، تلفات توان و تولید گرما است.
هرچه اختلاف بین ولتاژ ورودی و خروجی بیشتر باشد، توان بیشتری در رگولاتور تلف خواهد شد.
برای مثال اگر ولتاژ ورودی ۱۲ ولت، خروجی ۵ ولت و جریان مصرفی ۱ آمپر باشد:
اختلاف ولتاژ برابر ۷ ولت است و رگولاتور باید بخش قابلتوجهی از این اختلاف را به گرما تبدیل کند.
بنابراین در جریانهای بالا ممکن است استفاده از هیتسینک ضروری شود.
۲. رگولاتور LDO چیست؟
LDO مخفف Low Dropout Regulator است.
LDO نوعی رگولاتور خطی است که میتواند با اختلاف نسبتاً کمی بین ولتاژ ورودی و خروجی همچنان ولتاژ خروجی را تنظیم کند.
برای مثال یک LDO با خروجی ۳٫۳ ولت ممکن است بتواند با ولتاژی کمی بالاتر از ۳٫۳ ولت نیز خروجی خود را تنظیم کند؛ مقدار دقیق این اختلاف به مدل رگولاتور بستگی دارد.
LDOها در مدارهای باتریخور، تجهیزات قابل حمل، بردهای الکترونیکی و مدارهای دیجیتال کاربرد زیادی دارند.
۳. رگولاتور سوئیچینگ
رگولاتورهای سوئیچینگ با استفاده از کلیدزنی سریع و عناصر ذخیرهکننده انرژی مانند سلف و خازن، ولتاژ را به مقدار موردنظر تبدیل میکنند.
این رگولاتورها معمولاً بازده بالاتری نسبت به رگولاتورهای خطی دارند.
به همین دلیل در مدارهایی که جریان بیشتری مصرف میکنند یا اختلاف ولتاژ ورودی و خروجی زیاد است، رگولاتورهای سوئیچینگ گزینه بسیار مناسبی هستند.
رگولاتور کاهنده چیست؟
رگولاتور کاهنده یا Buck Converter وظیفه کاهش ولتاژ را بر عهده دارد.
برای مثال:
۱۲ ولت → ۵ ولت
یا:
۲۴ ولت → ۱۲ ولت
یکی از کاربردهای رایج رگولاتورهای Buck، تأمین ولتاژ پایینتر از یک منبع تغذیه با ولتاژ بالاتر است.
رگولاتور افزاینده چیست؟
رگولاتور افزاینده یا Boost Converter برعکس رگولاتور Buck عمل میکند و میتواند ولتاژ خروجی را افزایش دهد.
برای مثال:
۵ ولت → ۱۲ ولت
یا:
۳٫۷ ولت → ۵ ولت
این نوع رگولاتور در مدارهای باتریخور و تجهیزاتی که نیاز به ولتاژ بالاتر از ولتاژ باتری دارند، بسیار کاربردی است.
رگولاتور Buck-Boost چیست؟
رگولاتور Buck-Boost میتواند بسته به طراحی مدار، ولتاژ را افزایش یا کاهش دهد.
این ویژگی زمانی اهمیت دارد که ولتاژ ورودی ثابت نباشد.
برای مثال اگر یک باتری در ابتدا ۴٫۲ ولت و در ادامه تخلیه به حدود ۳ ولت برسد، یک مبدل مناسب میتواند ولتاژ خروجی مشخصی را برای مدار فراهم کند.
تفاوت رگولاتور خطی و سوئیچینگ
مهمترین تفاوت این دو نوع رگولاتور در روش تبدیل انرژی و میزان تلفات آنهاست.
رگولاتور خطی
- مدار سادهتر
- نویز کمتر در بسیاری از کاربردها
- بازده پایینتر در اختلاف ولتاژ زیاد
- تولید گرمای بیشتر
- مناسب برای مدارهای کممصرف
رگولاتور سوئیچینگ
- بازده بالاتر
- مناسب برای جریانهای بالاتر
- تولید گرمای کمتر در بسیاری از شرایط
- امکان افزایش یا کاهش ولتاژ
- مدار پیچیدهتر
- امکان ایجاد نویز و EMI بیشتر
بنابراین نمیتوان گفت همیشه رگولاتور خطی بهتر است یا سوئیچینگ. انتخاب مناسب به شرایط مدار بستگی دارد.
پارامترهای مهم هنگام انتخاب رگولاتور
برای انتخاب یک رگولاتور مناسب، فقط به عدد ولتاژ خروجی توجه نکنید.
ولتاژ ورودی
حداقل و حداکثر ولتاژ ورودی مجاز باید با منبع تغذیه مدار سازگار باشد.
ولتاژ خروجی
ولتاژ خروجی باید متناسب با نیاز مدار انتخاب شود.
برای مثال ممکن است مدار به ۳٫۳ ولت، ۵ ولت یا ۱۲ ولت نیاز داشته باشد.
جریان خروجی
حداکثر جریان قابل تأمین توسط رگولاتور اهمیت زیادی دارد.
اگر مدار به ۱ آمپر جریان نیاز دارد، انتخاب رگولاتوری که فقط توانایی تأمین ۵۰۰ میلیآمپر دارد، مناسب نیست.
همچنین بهتر است رگولاتور با مقداری حاشیه اطمینان انتخاب شود.
بازده
بازده بهخصوص در رگولاتورهای سوئیچینگ اهمیت زیادی دارد.
بازده بالاتر معمولاً به معنای تلفات توان کمتر و تولید گرمای کمتر است.
Dropout Voltage
در رگولاتورهای خطی و بهخصوص LDO، مقدار Dropout Voltage اهمیت دارد.
این پارامتر مشخص میکند حداقل اختلاف موردنیاز بین ورودی و خروجی چقدر است تا رگولاتور بتواند خروجی را بهدرستی تنظیم کند.
نویز و ریپل
در مدارهای حساس مانند مدارهای صوتی، اندازهگیری و برخی مدارهای دیجیتال، میزان نویز و ریپل خروجی اهمیت زیادی دارد.
چرا رگولاتور داغ میشود؟
یکی از سؤالات رایج درباره رگولاتورها، گرمشدن آنهاست.
در رگولاتور خطی، گرمای تولیدشده عمدتاً به اختلاف ولتاژ ورودی و خروجی و جریان بار وابسته است.
بهصورت ساده:
توان تلفاتی = اختلاف ولتاژ × جریان
بنابراین اگر اختلاف ولتاژ زیاد و جریان مصرفی بالا باشد، رگولاتور میتواند بهشدت گرم شود.
در چنین شرایطی باید مواردی مانند:
- استفاده از هیتسینک
- کاهش ولتاژ ورودی
- استفاده از رگولاتور سوئیچینگ
- کاهش جریان مصرفی
بررسی شوند.
نقش خازن در مدار رگولاتور
بسیاری از رگولاتورها برای عملکرد صحیح به خازن در ورودی و خروجی نیاز دارند.
این خازنها میتوانند به کاهش نوسانات و بهبود پایداری مدار کمک کنند.
اما مقدار و نوع خازن موردنیاز به مدل رگولاتور بستگی دارد.
به همین دلیل همیشه باید مقادیر پیشنهادی دیتاشیت سازنده بررسی شود.
آیا میتوان از رگولاتور با جریان بالاتر استفاده کرد؟
بله، اگر سایر مشخصات قطعه با مدار سازگار باشند.
برای مثال اگر مدار حداکثر ۵۰۰ میلیآمپر مصرف دارد، استفاده از رگولاتوری که توانایی تأمین ۱ آمپر را دارد میتواند مناسب باشد.
رگولاتور جریان را به زور وارد مدار نمیکند؛ مدار به اندازه نیاز خود جریان میکشد.
با این حال باید ولتاژ خروجی، محدوده ورودی، پکیج، شرایط حرارتی و سایر مشخصات نیز بررسی شوند.
آیا میتوان ولتاژ خروجی رگولاتور را تغییر داد؟
بعضی رگولاتورها خروجی ثابت دارند، اما برخی دیگر قابل تنظیم هستند.
برای مثال در رگولاتورهای قابل تنظیم، معمولاً با استفاده از یک شبکه مقاومتی میتوان ولتاژ خروجی را در محدوده مشخصی تنظیم کرد.
البته مقدار دقیق مقاومتها باید طبق فرمول و دیتاشیت همان رگولاتور محاسبه شود.
رگولاتور در پروژههای رباتیک
رگولاتورها در پروژههای رباتیک کاربرد بسیار زیادی دارند.
یک ربات ممکن است همزمان دارای:
باشد.
هرکدام از این بخشها ممکن است به ولتاژ متفاوتی نیاز داشته باشند.
برای مثال یک باتری ممکن است ولتاژ بالاتری داشته باشد، در حالی که میکروکنترلر به ۵ ولت یا ۳٫۳ ولت نیاز دارد.
در این شرایط میتوان از رگولاتور مناسب برای ایجاد ولتاژ موردنیاز بخشهای مختلف استفاده کرد.
اشتباهات رایج هنگام استفاده از رگولاتور
۱. توجه نکردن به حداکثر ولتاژ ورودی
نباید ولتاژی بالاتر از محدوده مجاز به ورودی رگولاتور اعمال شود.
۲. توجه نکردن به جریان مصرفی
رگولاتور باید توانایی تأمین جریان موردنیاز مدار را داشته باشد.
۳. نادیده گرفتن گرما
در رگولاتورهای خطی، افزایش دما میتواند باعث فعالشدن حفاظت حرارتی یا آسیب به قطعه شود.
۴. انتخاب اشتباه پکیج
دو رگولاتور با مشخصات مشابه ممکن است پکیج و ترتیب پایه متفاوتی داشته باشند.
۵. حذف خازنهای موردنیاز
برخی رگولاتورها برای پایداری به خازنهای مشخصی در ورودی یا خروجی نیاز دارند.
۶. استفاده از قطعه بدون بررسی دیتاشیت
حتی اگر نام دو رگولاتور مشابه باشد، مشخصات آنها ممکن است تفاوت داشته باشد.
چگونه رگولاتور مناسب انتخاب کنیم؟
برای انتخاب رگولاتور، ابتدا این موارد را مشخص کنید:
۱. ولتاژ ورودی چقدر است؟
۲. ولتاژ خروجی موردنیاز چقدر است؟
۳. حداکثر جریان مصرفی چقدر است؟
۴. بازده چقدر اهمیت دارد؟
۵. محدودیت فضا و اندازه مدار چقدر است؟
۶. میزان نویز قابل قبول چقدر است؟
۷. آیا خروجی باید ثابت باشد یا قابل تنظیم؟
با پاسخ به این موارد میتوان انتخاب دقیقتری بین رگولاتور خطی، LDO و رگولاتور سوئیچینگ داشت.
جمعبندی
رگولاتور ولتاژ یکی از قطعات مهم در طراحی مدارهای الکترونیکی است که برای تأمین ولتاژ پایدار و مناسب برای قطعات مختلف استفاده میشود.
رگولاتورهای خطی به دلیل سادگی و نویز پایین در بسیاری از مدارها کاربرد دارند، در حالی که رگولاتورهای سوئیچینگ به دلیل بازده بالاتر برای بسیاری از کاربردهای پرمصرف و تبدیل ولتاژ مناسب هستند.
هنگام انتخاب رگولاتور باید مواردی مانند ولتاژ ورودی، ولتاژ خروجی، جریان خروجی، بازده، Dropout Voltage، نویز، توان تلفاتی و شرایط حرارتی را بررسی کرد.
انتخاب صحیح رگولاتور میتواند تأثیر زیادی بر پایداری، طول عمر و عملکرد صحیح یک مدار الکترونیکی داشته باشد.
سوالات متداول (FAQ)
رگولاتور ولتاژ چیست؟
رگولاتور قطعه یا مداری است که برای تثبیت یا تبدیل ولتاژ و تأمین ولتاژ مناسب برای مدارهای الکترونیکی استفاده میشود.
تفاوت رگولاتور خطی و سوئیچینگ چیست؟
رگولاتور خطی بخشی از اختلاف ولتاژ را به گرما تبدیل میکند، اما رگولاتور سوئیچینگ با روش کلیدزنی انرژی را با بازده بالاتری تبدیل میکند.
LDO چیست؟
LDO نوعی رگولاتور خطی است که میتواند با اختلاف نسبتاً کمی بین ولتاژ ورودی و خروجی، ولتاژ خروجی را تنظیم کند.
رگولاتور Buck چیست؟
Buck یک مبدل سوئیچینگ کاهنده است که ولتاژ بالاتر را به ولتاژ پایینتر تبدیل میکند.
رگولاتور Boost چیست؟
Boost یک مبدل سوئیچینگ افزاینده است که میتواند ولتاژ ورودی را به ولتاژ بالاتری تبدیل کند.
چرا رگولاتور خطی داغ میشود؟
به دلیل تلفشدن توان ناشی از اختلاف ولتاژ ورودی و خروجی. هرچه اختلاف ولتاژ و جریان بیشتر باشد، گرمای بیشتری تولید میشود.
آیا رگولاتور با جریان بالاتر برای مدار مناسب است؟
در صورتی که ولتاژ، پکیج، شرایط کاری و سایر مشخصات سازگار باشند، استفاده از رگولاتوری با ظرفیت جریان بالاتر معمولاً مشکلی ایجاد نمیکند.
آیا برای هر رگولاتور به خازن نیاز داریم؟
بسته به مدل رگولاتور متفاوت است. مقدار و نوع خازن موردنیاز باید طبق دیتاشیت همان قطعه انتخاب شود.
