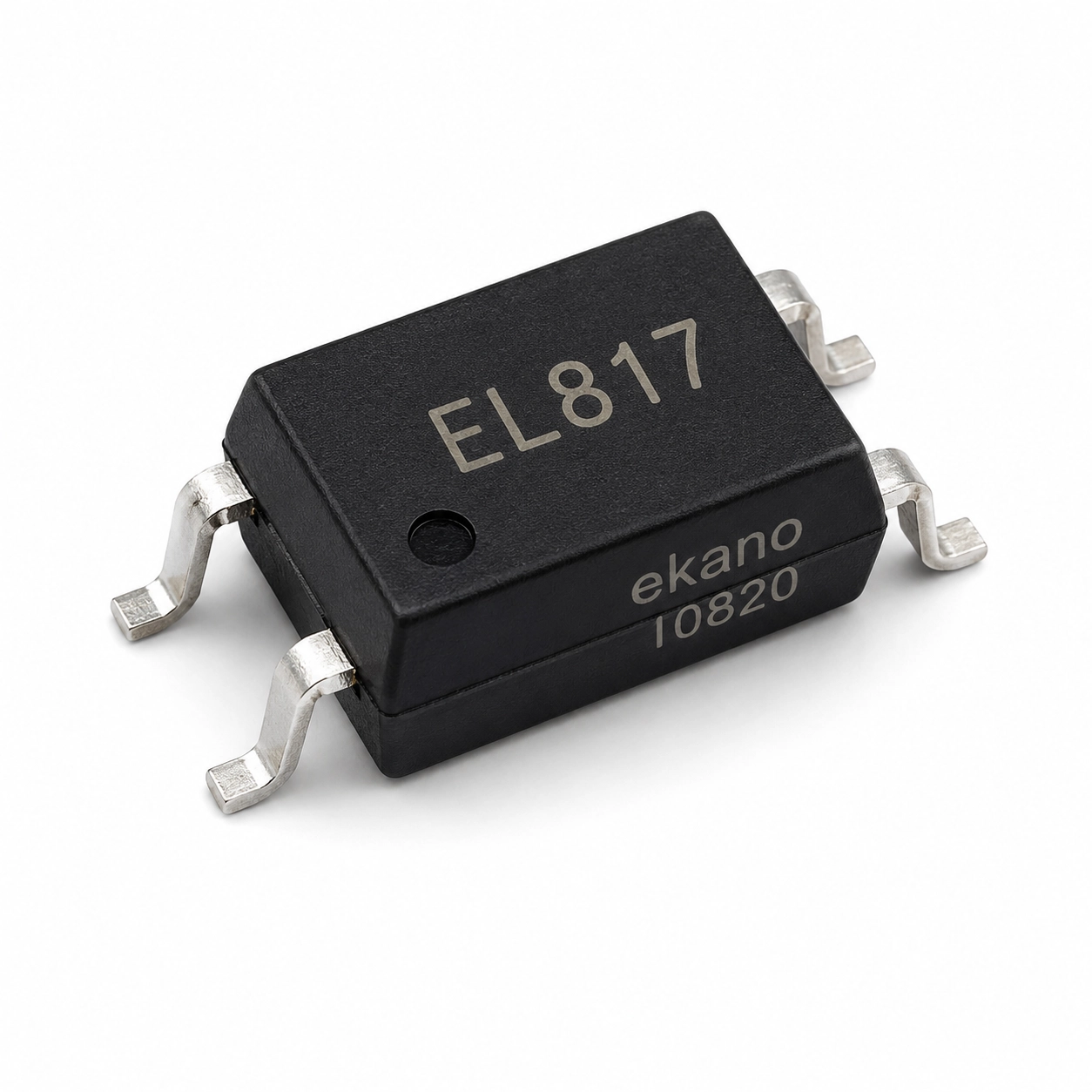

اپتوکوپلر SMD مدل EL817

Name: اپتوکوپلر SMD مدل EL817
SKU: 10820
Price: 106730 IRR
Availability: InStock

کد محصول: 10820

– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

EL817

اپتوکوپلر یک ایزولاتور نوری چهارپایه با LED فروسرخ در ورودی و فتوترانزیستور NPN در خروجی است. ایزولاسیون 5000 ولت rms و نسبت انتقال جریان (CTR) معمولاً بین 50 تا 600 درصد دارد و نسخه‌ی آن برای فیدبک منابع تغذیه و انتقال سیگنال ایزوله مناسب است.

تعداد	درصد	قیمت با تخفیف
50	2%	104,600 ریال
100	3%	103,530 ریال
500	5%	101,390 ریال

106,730 ریال

توضیحات
دیدگاه‌ها

اپتوکوپلر EL817 یک ایزولاتور نوری چهارپایه است که سیگنال را با نور بین دو مدار منتقل می‌کند و اتصال الکتریکی مستقیم برقرار نمی‌کند. طبق دیتاشیت Everlight، ولتاژ ایزولاسیون ۵۰۰۰ ولت مؤثر و نسبت انتقال جریان (CTR) در رتبه‌ی عمومی بین ۵۰ تا ۶۰۰ درصد در جریان ۵ میلی‌آمپر است.

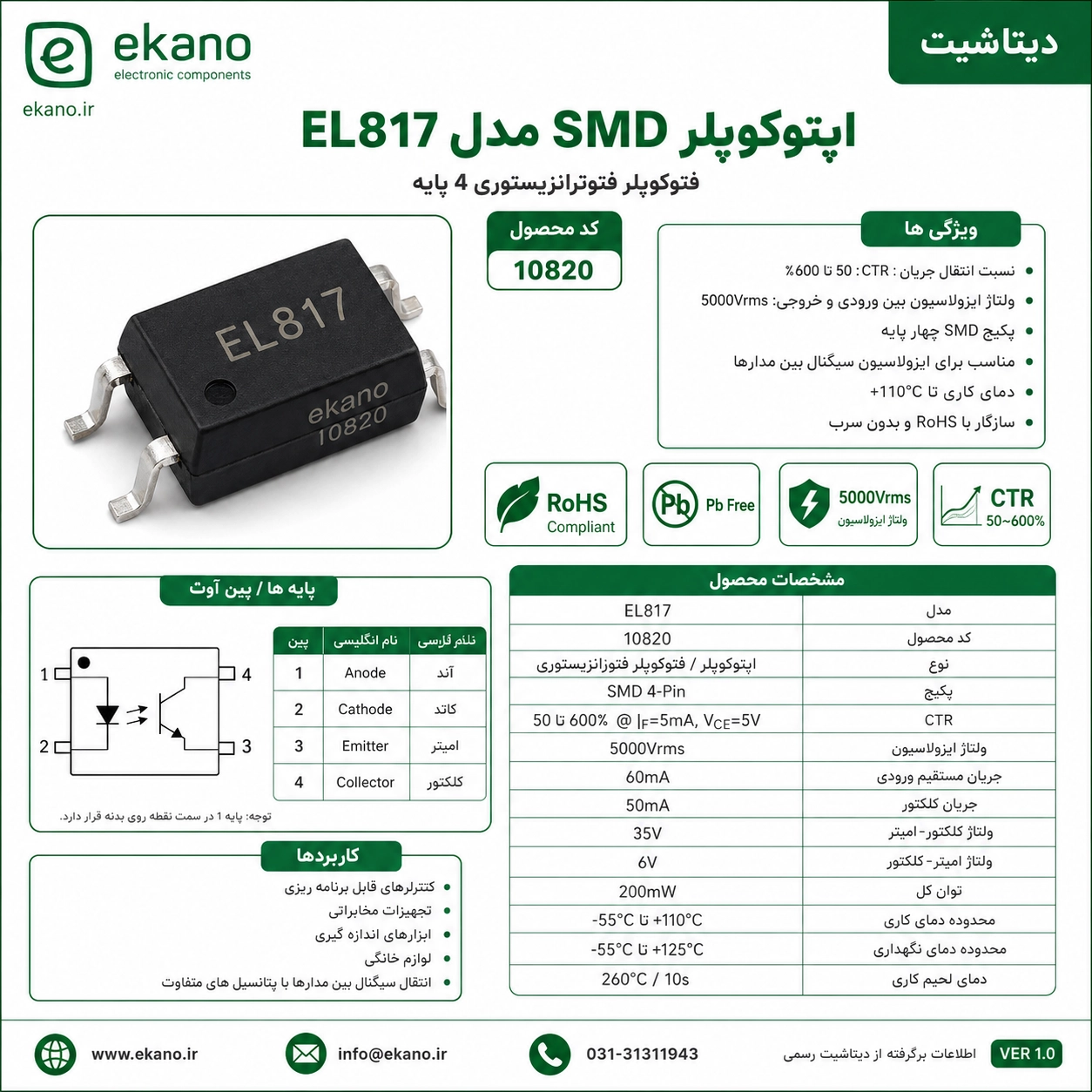

مشخصات فنی اپتوکوپلر EL817

پارامتر	مقدار	شرایط
نوع	فوتوکوپلر چهارپایه؛ LED + فتوترانزیستور NPN
ولتاژ ایزولاسیون (VISO)	۵۰۰۰ V rms	۱ دقیقه، AC
نسبت انتقال جریان (CTR)	۵۰ تا ۶۰۰٪ (رتبه‌ی عمومی)	IF=5mA، VCE=5V؛ رتبه‌های A/B/C/D محدودترند
جریان جلو LED (IF)	حداکثر ۵۰ mA
ولتاژ جلو LED (VF)	معمول ۱٫۲ V، حداکثر ۱٫۴ V	IF=20mA
ولتاژ کلکتور-امیتر خروجی (VCEO)	۳۵ V
جریان کلکتور خروجی (IC)	حداکثر ۵۰ mA
توان کل	حداکثر ۲۰۰ mW
دمای کاری	۵۵− تا ۱۱۰+ °C
گزینه‌ی پایه‌بندی	DIP استاندارد، پایه‌ی پهن (M)، SMD نوع S1/S2	صفحه‌ی ایکانو نسخه‌ی SMD است

منبع مشخصات الکتریکی: دیتاشیت رسمی Everlight سری EL817.

کاربردهای EL817

فیدبک ایزوله‌ی منابع تغذیه‌ی سوئیچینگ
انتقال سیگنال بین مدارهای با پتانسیل متفاوت
رابط میکروکنترلر با مدارهای قدرت یا نویزی

نکته: CTR به دمای کار و جریان LED وابسته است؛ در طراحی همیشه حداقل CTR رتبه‌ی قطعه را ملاک بگیرید، نه مقدار نوعی.

سوالات متداول درباره‌ی EL817

تفاوت EL817 با PC817 چیست؟

هر دو فوتوکوپلر چهارپایه با خروجی ترانزیستوری هستند و در بسیاری از مدارها جایگزین هم می‌شوند، ولی اعداد دقیق CTR، ایزولاسیون و دما را باید از دیتاشیت همان سازنده بخوانید.
