توضیحات
درایور TB6600 یک درایور قدرتمند و صنعتی برای راهاندازی انواع موتورهای استپر دو و چهار فاز است. این درایور با قابلیت میکرواستپ، حرکت موتور را بسیار نرم، دقیق و بدون لرزش انجام میدهد و به دلیل برخورداری از مدارهای حفاظتی داخلی، گزینهای مناسب برای دستگاههای CNC، پرینترهای سهبعدی، ماشینآلات صنعتی و پروژههای اتوماسیون محسوب میشود.
مشخصات فنی:
نوع محصول: درایور موتور استپر
مدل: TB6600
تراشه اصلی: TB6600 ساخت Toshiba
نوع درایور: میکرواستپ (Microstep Driver)
جریان خروجی: 4.5 آمپر
ولتاژ تغذیه: 9 تا 42 ولت DC
نوع موتور قابل پشتیبانی: استپر موتور 2 فاز و 4 فاز
حداکثر میکرواستپ: تا 1/16 استپ
ورودی فرمان: PUL ،DIR و ENA
ایزولاسیون ورودی: اپتوکوپلر (Optocoupler)
نوع نصب: بدون قاب
ویژگیها:
کنترل نرم و دقیق حرکت موتور با قابلیت میکرواستپ
پشتیبانی از موتورهای استپر دو و چهار فاز
جریان خروجی بالا مناسب موتورهای صنعتی
دارای ایزولاسیون نوری برای افزایش پایداری و ایمنی
مجهز به حفاظت در برابر اضافه جریان
دارای حفاظت حرارتی داخلی
مجهز به حفاظت افت ولتاژ (UVLO)
سازگار با Arduino، Mach3، CNC Controller و PLC

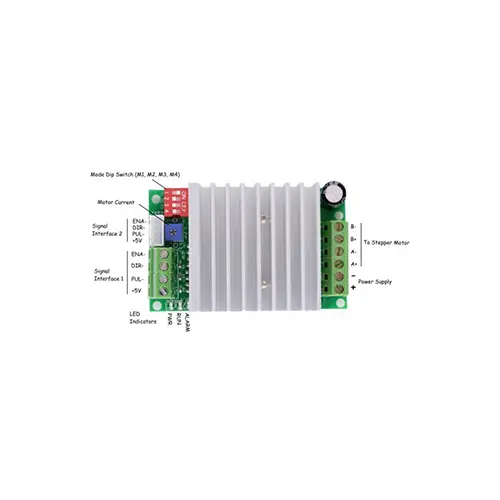

تنظیم آسان جریان و رزولوشن میکرواستپ توسط کلیدهای DIP
کاربردها:
دستگاههای CNC
پرینترهای سهبعدی
دستگاههای برش لیزر
ماشینآلات صنعتی
پروژههای اتوماسیون صنعتی
رباتیک
دستگاههای حکاکی و فرز CNC
کنترل حرکت دقیق موتورهای استپر
مزایا:
حرکت بسیار روان و بدون لرزش موتور
توانایی راهاندازی موتورهای استپر با جریان بالا
عملکرد پایدار و قابل اعتماد در کاربردهای صنعتی
راهاندازی و تنظیم آسان
ایمنی بالا به لطف مدارهای حفاظتی داخلی
مناسب برای پروژههای حرفهای، صنعتی و DIY
نکته:
برای دستیابی به بهترین عملکرد، از منبع تغذیه متناسب با موتور استپر استفاده کرده و جریان خروجی درایور را متناسب با مشخصات موتور تنظیم کنید. استفاده از هیتسینک یا تهویه مناسب در کاربردهای جریان بالا، باعث افزایش طول عمر و عملکرد پایدار درایور خواهد شد.
