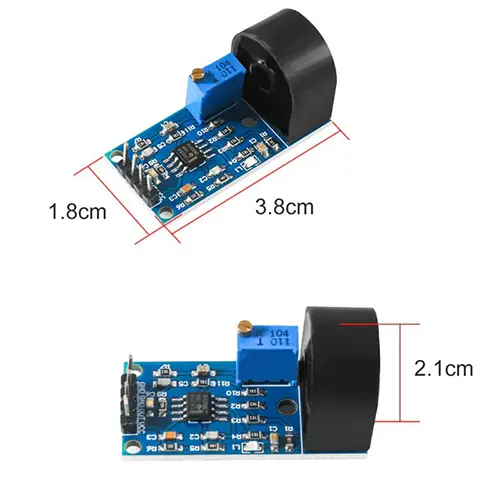

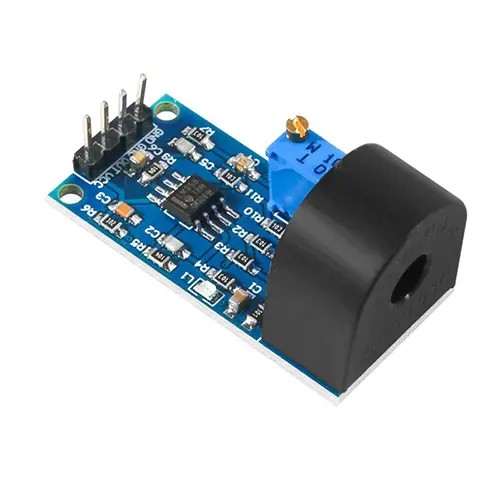

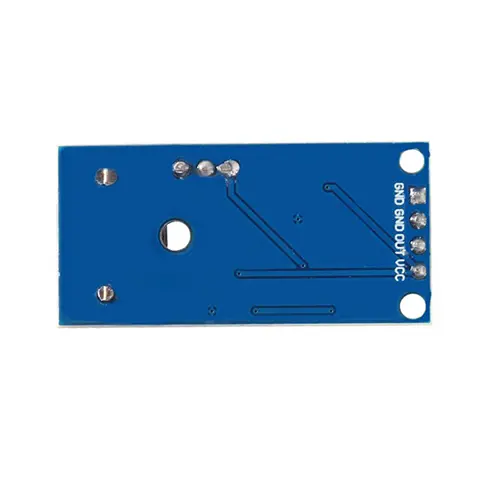

ماژول سنسور جریان AC غیرتماسی 5A | ZMCT103C

کد محصول: 6921
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

ماژول سنسور جریان ZMCT103C یک سنسور جریان AC غیرتماسی با ترانسفورماتور جریان داخلی و محدوده اندازه‌گیری تا 5 آمپر است که برای پایش مصرف برق، اندازه‌گیری جریان و پروژه‌های آردوینو، IoT و سیستم‌های حفاظتی استفاده می‌شود.

2,414,150 ریال

موجود در انبار

این ماژول برای اندازه‌گیری جریان متناوب (AC) طراحی شده است و برای اندازه‌گیری جریان مستقیم (DC) مناسب نیست. برای دستیابی به دقت بیشتر، توصیه می‌شود قبل از استفاده، خروجی ماژول با استفاده از پتانسیومتر روی برد کالیبره شده و مقادیر اندازه‌گیری‌شده در نرم‌افزار نیز تصحیح شوند.

دیتاشیت

مشخصات فنی:

نوع محصول: ماژول سنسور اندازه‌گیری جریان AC

مدل: ZMCT103C

نوع سنسور: ترانسفورماتور جریان (Current Transformer)

حداکثر جریان قابل اندازه‌گیری: 5 آمپر AC

محدوده اندازه‌گیری جریان: 5 میلی‌آمپر تا 5 آمپر

نوع خروجی: آنالوگ

ولتاژ کاری: 5 ولت

نسبت تبدیل ترانس: 1:1000

فرکانس کاری: 50 تا 60 هرتز

مقاومت سیم‌پیچ اولیه: 155 اهم (در دمای 20 درجه سانتی‌گراد)

دمای کاری: 40- تا 85+ درجه سانتی‌گراد

پتانسیومتر تنظیم حساسیت: دارد

ویژگی‌ها:

اندازه‌گیری ایمن جریان متناوب بدون نیاز به اتصال مستقیم

مناسب برای اندازه‌گیری جریان تجهیزات AC تا 5 آمپر

خروجی آنالوگ مناسب برای اتصال به آردوینو، ESP32، STM32 و سایر میکروکنترلرها

استفاده از ترانس جریان ZMCT103C با دقت و پایداری بالا

دارای مدار تقویت‌کننده داخلی برای افزایش دقت اندازه‌گیری

قابلیت تنظیم حساسیت خروجی توسط پتانسیومتر روی برد

مصرف توان پایین و عملکرد پایدار

مناسب برای پروژه‌های اندازه‌گیری و مانیتورینگ جریان برق

کاربردها:

اندازه‌گیری جریان تجهیزات برقی AC

سیستم‌های مدیریت و پایش انرژی

پروژه‌های آردوینو و ESP32

اندازه‌گیری مصرف برق لوازم خانگی

سیستم‌های حفاظت در برابر اضافه‌جریان

تابلوهای برق و اتوماسیون صنعتی

سیستم‌های مانیتورینگ توان و انرژی

پروژه‌های آموزشی الکترونیک و برق

دستگاه‌های ثبت اطلاعات مصرف انرژی

پروژه‌های اینترنت اشیا (IoT)

مزایا:

اندازه‌گیری جریان به‌صورت ایمن و غیرتماسی

دقت مناسب برای پروژه‌های آموزشی و صنعتی

راه‌اندازی آسان بدون نیاز به مدارهای پیچیده

قابلیت تنظیم حساسیت برای کاربردهای مختلف

سازگاری با انواع بردهای توسعه و میکروکنترلرها

ابعاد کوچک و نصب آسان
