مقاومت 220R 1/4W

کد محصول: 4544
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

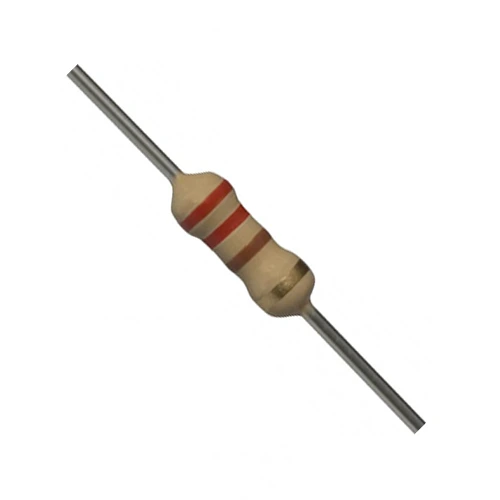

مقاومت 220 اهم 1/4 وات

کد رنگ: قرمز – قرمز – قهوه‌ای – طلایی؛ مناسب استفاده در مدارهای الکترونیکی عمومی است.

4,670 ریال

موجود در انبار

این قطعه یک مقاومت کربنی 220 اهم با توان نامی 1/4 وات و تلرانس ±5% برای نصب سوراخ‌دار (Through-hole) است. از آن برای محدود کردن جریان LED، مقاومت سری خطوط سیگنال و بایاس ترانزیستورها استفاده می‌شود.

  • مقدار220Ω
  • توان1/4 وات
  • تلرانس±5%
  • نوعکربنی

مشخصات مقاومت 220 اهم

پارامترمقدارشرایط
مقدار220Ωطبق مشخصات کالا
توان1/4 واتطبق مشخصات کالا
تلرانس±5%طبق مشخصات کالا
نوعکربنیطبق مشخصات کالا

کاربردهای مقاومت 220 اهم

  • مقاومت محدودکننده‌ی جریان LED در مدارهای 5 ولتی.
  • مقاومت سری خطوط داده و ورودی‌های میکروکنترلر برای محافظت.
  • بایاس و تقسیم ولتاژ در مدارهای ترانزیستوری.

سوالات متداول درباره‌ی مقاومت 220 اهم

کد رنگی مقاومت 220 اهم ±5% چیست؟

قرمز (2)، قرمز (2)، قهوه‌ای (ضریب 10) و طلایی (تلرانس ±5%). یعنی 22 × 10 = 220 اهم.

حداکثر جریان مجاز این مقاومت چقدر است؟

از رابطه‌ی P = I² × R، با توان 0.25 وات و مقاومت 220 اهم، حداکثر جریان حدود 33.7 میلی‌آمپر و ولتاژ دو سر آن حدود 7.4 ولت است. برای اطمینان، حداکثر نیمی از توان نامی را در نظر بگیرید.

با مقاومت 220 اهم و تغذیه‌ی 5 ولت، چه جریانی از LED قرمز می‌گذرد؟

با افت ولتاژ حدود 2 ولت برای LED قرمز، جریان تقریباً (5 − 2) ÷ 220 ≈ 13.6 میلی‌آمپر است و توان روی مقاومت حدود 0.041 وات می‌شود. همیشه جریان مجاز LED را از مشخصات خود LED بررسی کنید.
