توضیحات

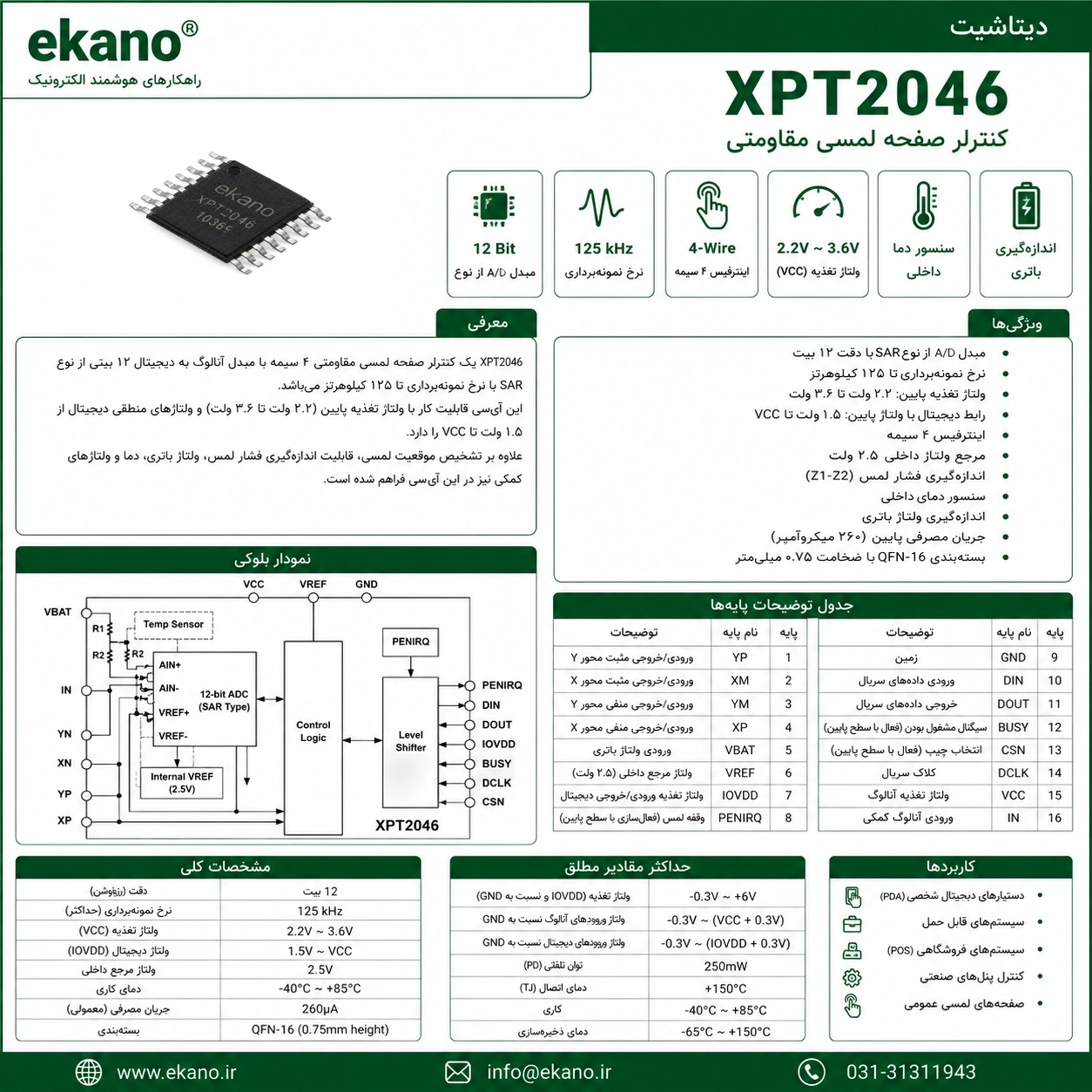

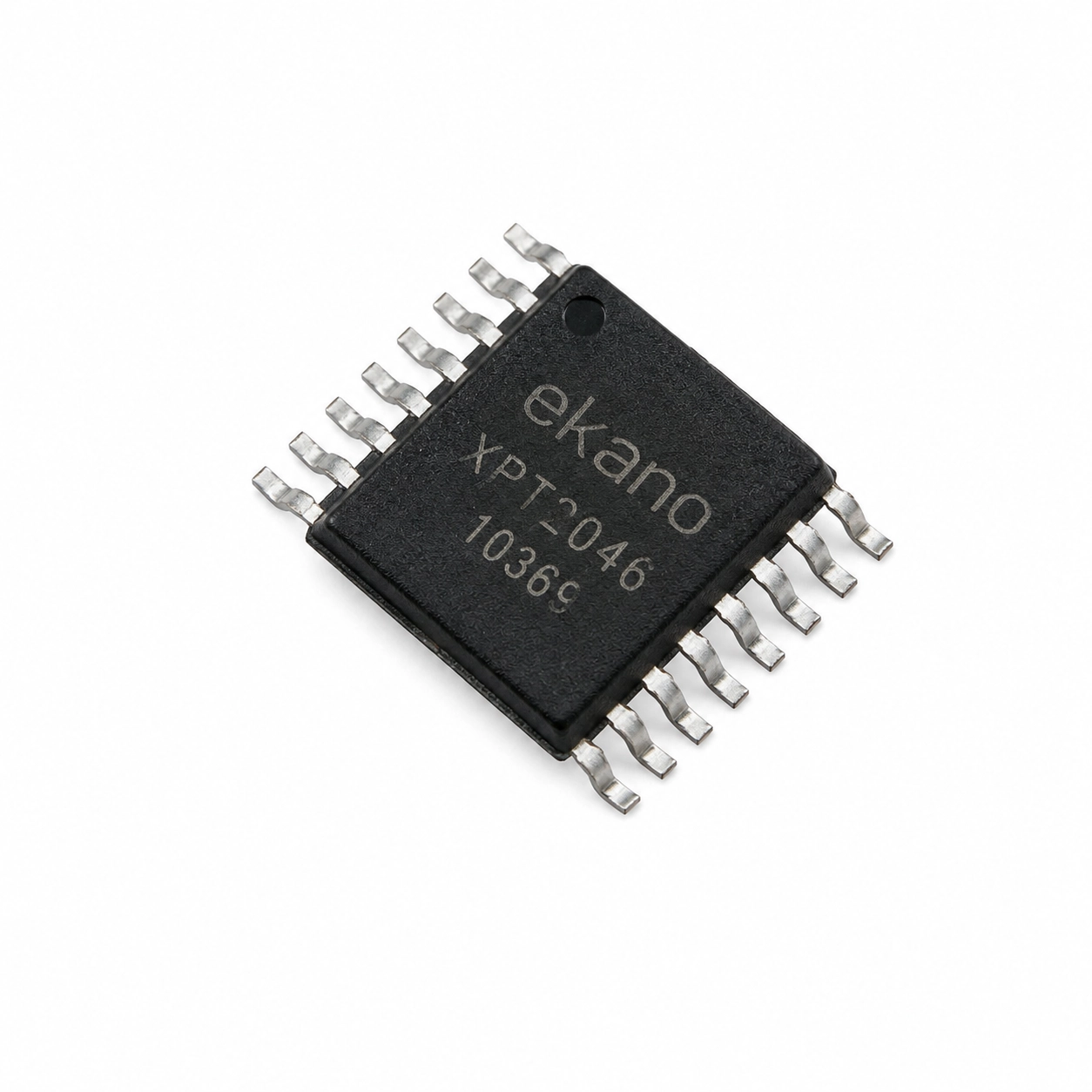

XPT2046 یک کنترلر تاچ اسکرین مقاومتی (Resistive Touch Controller) است که برای تشخیص موقعیت لمس در نمایشگرهای لمسی 4 سیمه استفاده میشود. این آیسی از طریق رابط SPI با میکروکنترلر ارتباط برقرار کرده و دادههای موقعیت لمس را به صورت دیجیتال ارائه میدهد.
مشخصات فنی:
نوع قطعه: Touch Screen Controller / ADC
مدل: XPT2046
پکیج: TSSOP-16
نوع رابط: SPI
نوع تاچ: مقاومتی 4 سیمه
ADC رزولوشن: 8 یا 12 بیت (قابل برنامهریزی)
فرکانس تبدیل: تا 125kHz
ولتاژ تغذیه: 2.7 تا 5 ولت
کانالهای آنالوگ کمکی: 2 کانال
مدل ADC: SAR
ویژگیها:
تشخیص دقیق موقعیت لمس
مصرف توان پایین
پشتیبانی از حالت Power Down
سرعت تبدیل بالا
سازگار با سیستمهای قابل حمل
کاربردها:
نمایشگرهای لمسی مقاومتی
دستگاههای POS
تبلتها و PDAها
تجهیزات صنعتی و کنترلی
سیستمهای HMI
