توضیحات

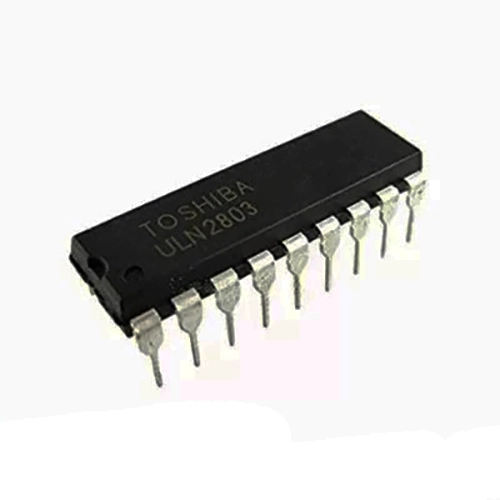

آی سی ULN2803A یک درایور ترانزیستور دارلینگتون هشت کاناله با عملکرد قابل اعتماد و کاربرد گسترده در مدارهای دیجیتال و صنعتی است. شامل 8 جفت ترانزیستور NPN دارلینگتون با خروجی کلکتور باز میباشد که امکان راهاندازی بارهای مختلف با جریان بالا را فراهم میکند.
این آی سی قابلیت تحمل ولتاژ کلکتور-امیتر تا 50 ولت و جریان خروجی 500 میلیآمپر برای هر کانال را دارد و به همین دلیل در کنترل رلهها، موتورهای پلهای، لامپها، LED ماتریسی، سون سگمنت و سایر تجهیزات الکترونیکی کاربرد فراوانی دارد.
ULN2803A دارای دیود هرزگرد داخلی برای محافظت در برابر ولتاژ برگشتی بارهای سلفی است و همین موضوع آن را به گزینهای مناسب برای استفاده در مدارات مبتنی بر میکروکنترلر، آردوینو و PLC تبدیل کرده است. طراحی پکیج DIP-18 نیز نصب آسان روی بردبورد و PCB را فراهم میکند.
مشخصات فنی:
مدل: ULN2803A
نوع قطعه: آیسی درایور دارلینگتون
تعداد کانال: 8 کانال (Octal)
نوع ترانزیستور: NPN Darlington
حداکثر ولتاژ کلکتور-امیتر (Vceo): 50 ولت
حداکثر جریان کلکتور: 500 میلیآمپر
جریان کلکتور پیوسته: 500 میلیآمپر
نوع خروجی: Open Collector
نوع نصب: Through Hole
پکیج: PDIP-18
حداقل دمای کاری: -20 درجه سانتیگراد
حداکثر دمای کاری: +85 درجه سانتیگراد
ابعاد:
ارتفاع: 3.68 میلیمتر
عرض: 7.1 میلیمتر
طول: 23.24 میلیمتر
سری: ULN2803A
کاربردها:
درایور رله
کنترل استپر موتور
راهاندازی LED و سونسگمنت
آردوینو و میکروکنترلر
PLC و سیستمهای صنعتی
مدارهای کنترل بار و سوئیچینگ
