توضیحات

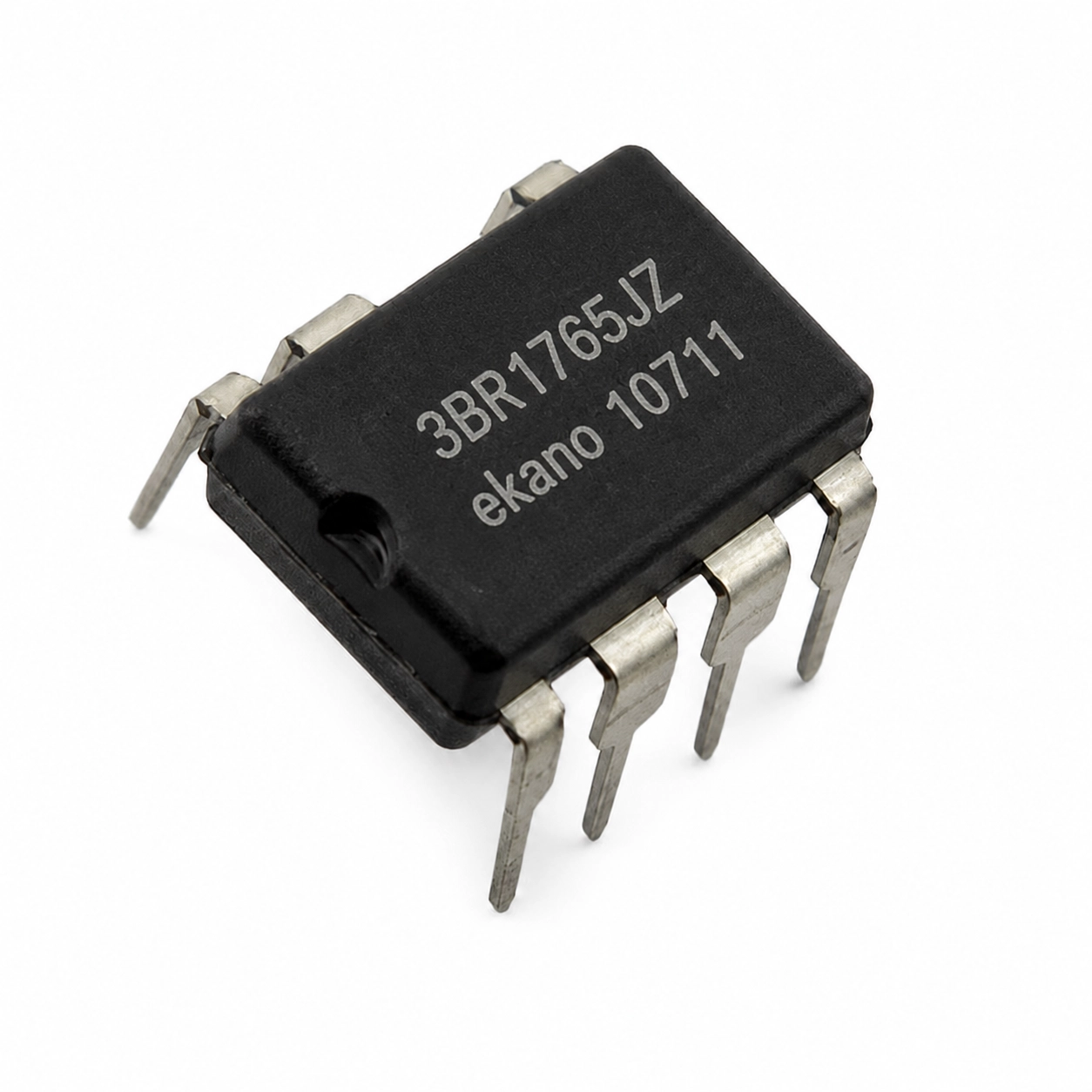

این آیسی یک کنترلر سوئیچینگ مناسب برای استفاده در مدارهای منبع تغذیه و بخش پاور تجهیزات الکترونیکی است. آیسی 3BR1765JZ با پکیج DIP-7، فرکانس سوئیچینگ داخلی 65 کیلوهرتز و قابلیت Soft Start داخلی، برای کنترل پایدار منابع تغذیه سوئیچینگ طراحی شده و از چندین مدار حفاظتی داخلی بهره میبرد.

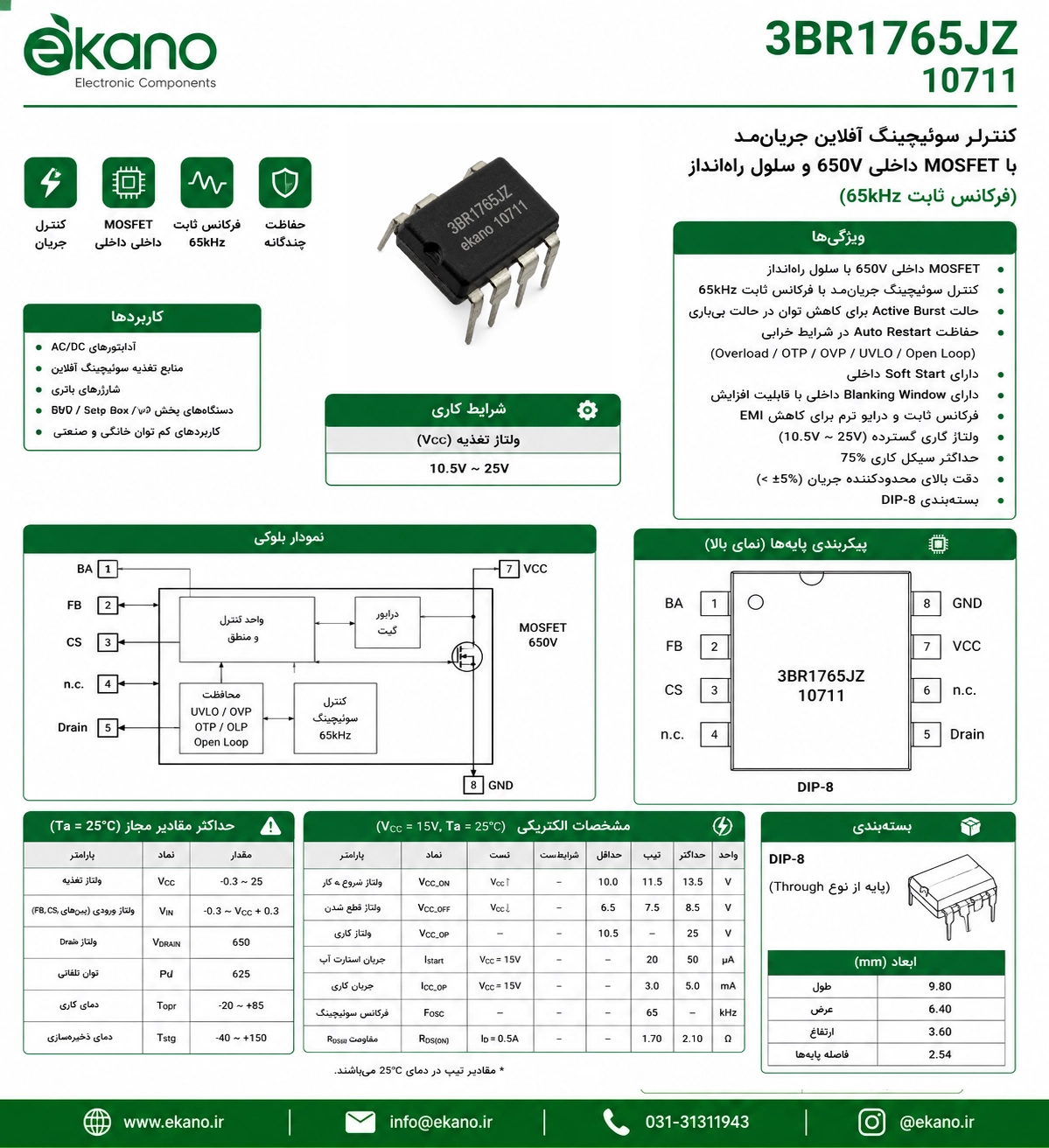

مشخصات فنی:
نوع قطعه: آیسی کنترلر سوئیچینگ
مدل (P/N): 3BR1765JZ
نوع کاربرد: کنترل منبع تغذیه سوئیچینگ
نوع پکیج: DIP-7
تعداد پایه: 7
فرکانس سوئیچینگ داخلی: 65 کیلوهرتز
Soft Start داخلی: دارد
حفاظت اضافه بار: دارد
حفاظت افت ولتاژ: دارد
حفاظت دمای بیش از حد: دارد
حفاظت اضافه ولتاژ: دارد
نوع حفاظت: حالت حفاظت خودکار
ویژگیها:
دارای فرکانس سوئیچینگ داخلی 65 کیلوهرتز برای کنترل مدارهای پاور
مجهز به Soft Start داخلی جهت راهاندازی نرم و کنترلشده مدار
دارای حفاظت در برابر اضافه بار برای افزایش ایمنی منبع تغذیه
مجهز به حفاظت افت ولتاژ جهت جلوگیری از عملکرد نامناسب مدار
دارای حفاظت دمای بیش از حد برای کاهش احتمال آسیب حرارتی
مجهز به حفاظت اضافه ولتاژ جهت محافظت از مدار پاور
دارای سیستم حفاظت خودکار برای افزایش پایداری عملکرد مدار
پکیج DIP-7 مناسب برای نصب روی بردهای منبع تغذیه
مناسب برای تعمیر و راهاندازی بخش پاور تجهیزات الکترونیکی
کاربردها:
منابع تغذیه سوئیچینگ SMPS
بردهای پاور
مدارهای کنترل منبع تغذیه
تجهیزات الکترونیکی مصرفی
مدارهای سوئیچینگ
منابع تغذیه AC/DC
بردهای تغذیه تجهیزات صوتی و تصویری
تعمیرات برد پاور
مدارهای مدیریت و کنترل توان
جایگزینی آیسی کنترلر پاور معیوب
