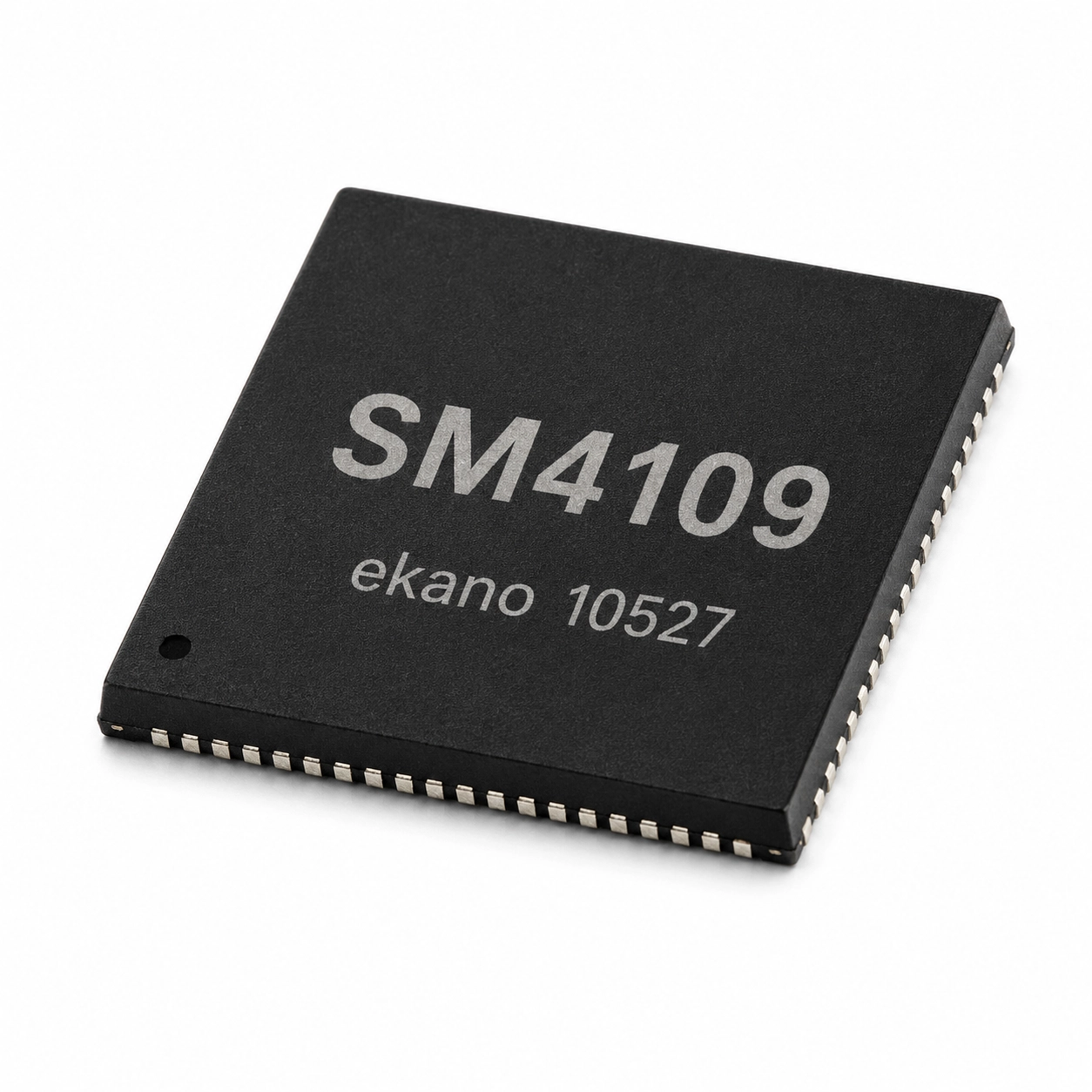

آی‌سی مدیریت تغذیه پنل LCD مدل SM4109 پکیج QFN-72

کد محصول: 10527
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SM4109 QFN-72

یک آی‌سی مدیریت تغذیه پنل LCD است که با تولید چندین ولتاژ مختلف، عملکرد صحیح درایورهای تصویر و مدارهای منطقی نمایشگر را تضمین می‌کند.

ناموجود

این محصول فعلاً ناموجود است

شماره موبایل خود را وارد کنید تا به محض موجود شدن، با پیامک خبرتان کنیم.

دانلود دیتاشیت PDF

آی‌سی مدیریت تغذیه پنل LCD مدل SM4109 پکیج QFN-72 یک آی‌سی (مدار مجتمع) برای استفاده در مدارهای الکترونیکی و پروژه‌های ساخت و تعمیر است. طبق مشخصات کالا، مدل آن SM4109 و پکیج آن QFN-72 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلSM4109
  • پکیجQFN-72
  • نوع نصبSMD
  • تعداد پایه72 Pin

مشخصات آی‌سی مدیریت تغذیه پنل LCD مدل SM4109 پکیج QFN-72

پارامترمقدارشرایط
نوع قطعهLCD Power Management / Screen ICطبق مشخصات کالا
مدلSM4109طبق مشخصات کالا
پکیجQFN-72طبق مشخصات کالا
نوع نصبSMDطبق مشخصات کالا
تعداد پایه72 Pinطبق مشخصات کالا
ولتاژ ورودی8.7 تا 14.5 ولتطبق مشخصات کالا
فرکانس سوئیچینگ750kHzطبق مشخصات کالا

کاربردهای آی‌سی مدیریت تغذیه پنل LCD مدل SM4109 پکیج QFN-72

  • ساخت و تعمیر بردهای الکترونیکی.
  • پروژه‌های دانشجویی و آموزشی.
  • جایگزینی قطعه‌ی معیوب با همان شماره‌فنی.

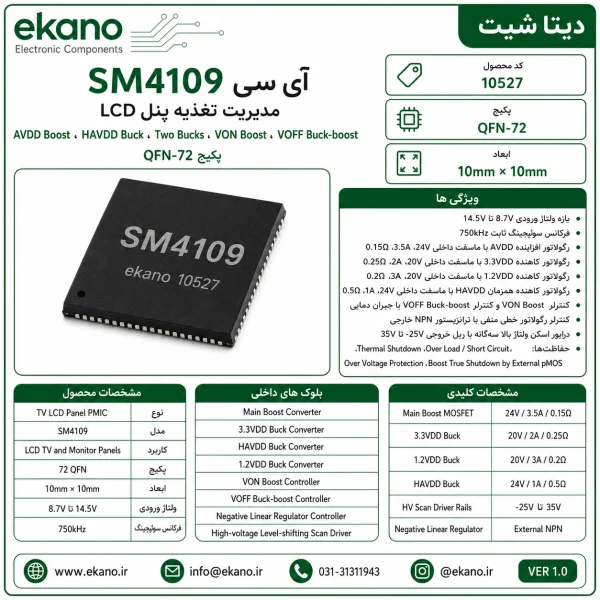

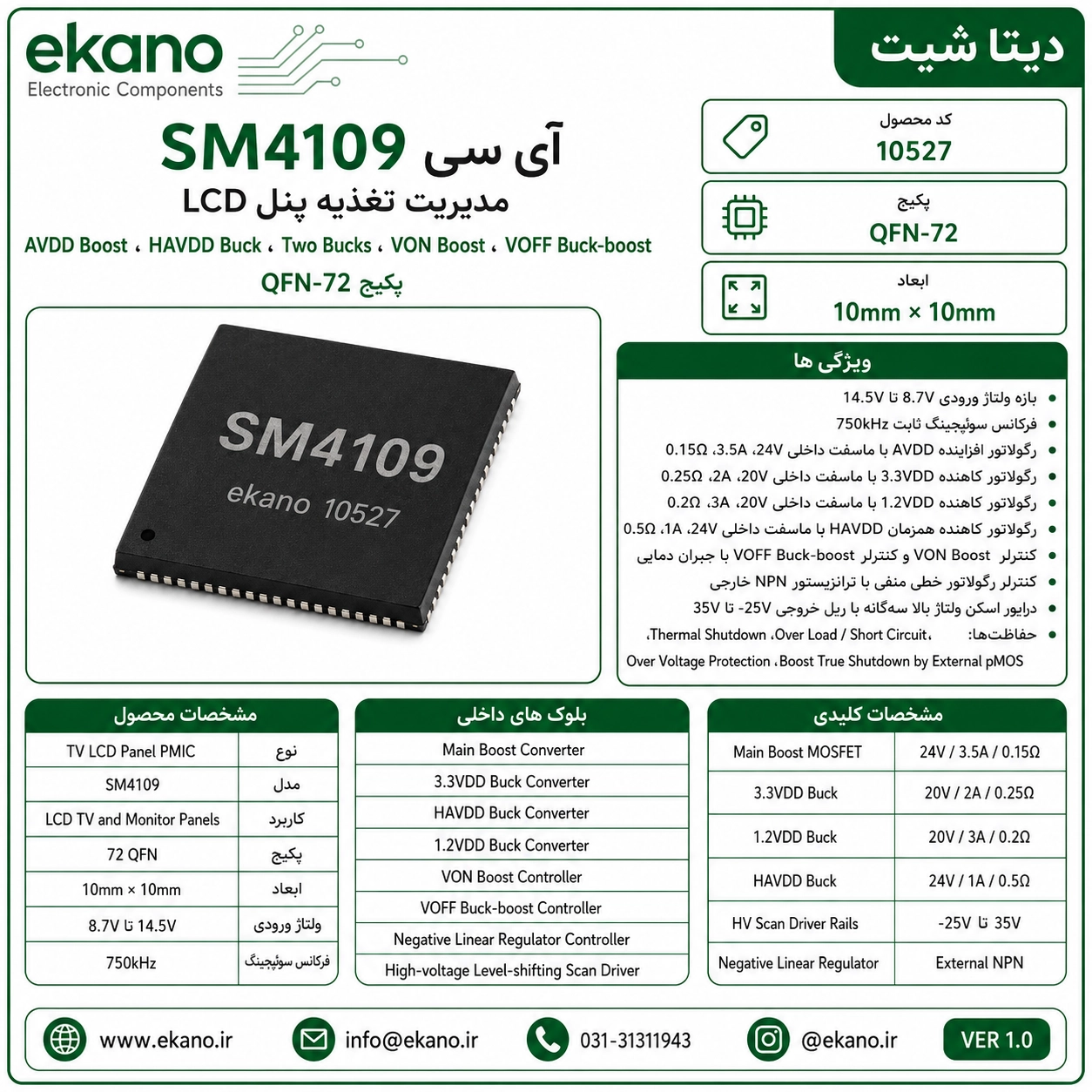

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی آی‌سی مدیریت تغذیه پنل LCD مدل SM4109 پکیج QFN-72

پایه‌ی یک آی‌سی کجاست؟

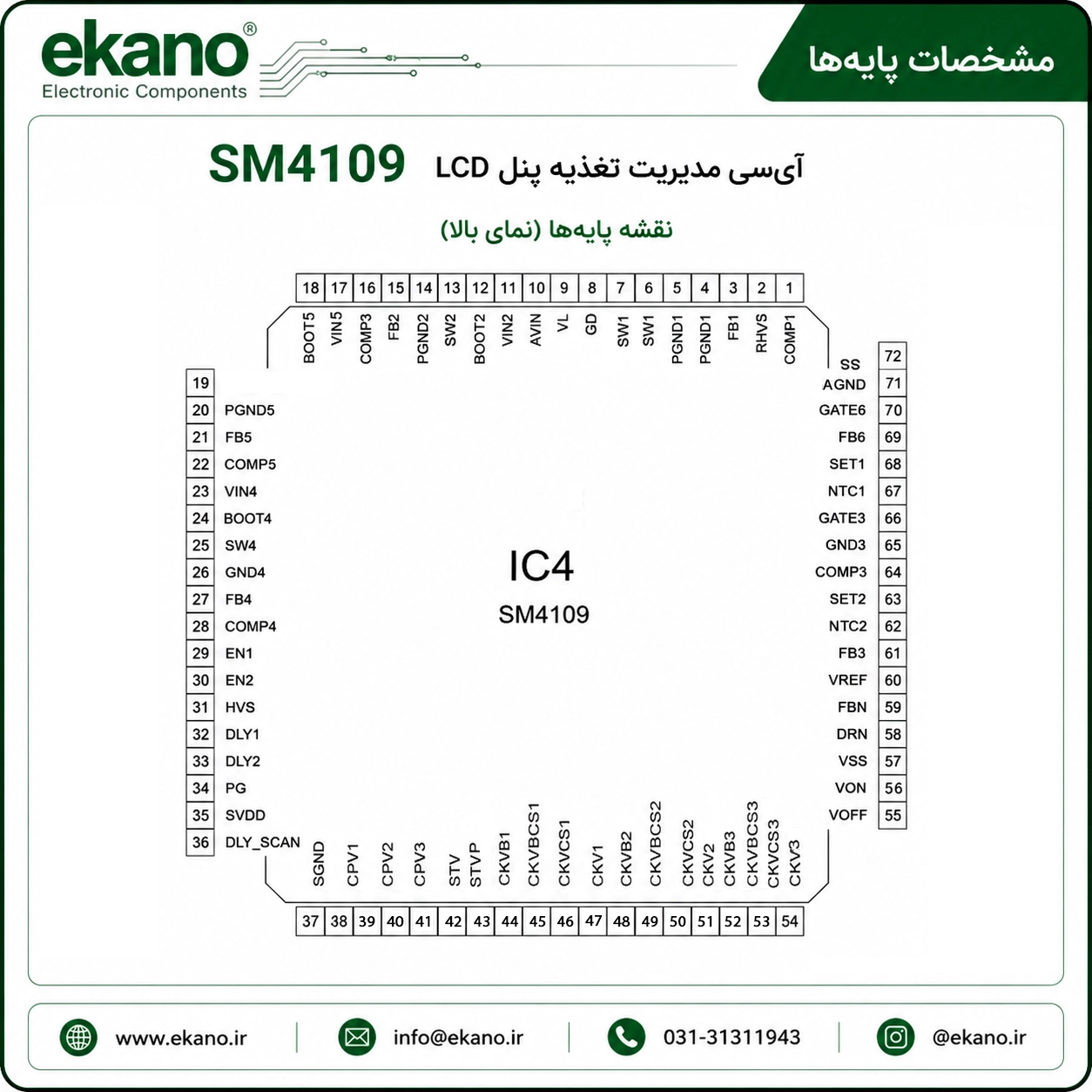

پایه‌ی یک با نقطه یا فرورفتگی روی بدنه مشخص می‌شود و شماره‌ی پایه‌ها از آن‌جا شمرده می‌شود؛ نقشه‌ی پایه‌ها در دیتاشیت مدل آمده است.

آیا خازن دی‌کوپلینگ لازم است؟

معمولاً بله؛ یک خازن کوچک نزدیک پایه‌ی تغذیه نویز را کاهش می‌دهد.

در هنگام لحیم‌کاری به چه نکته‌ای توجه کنم؟

برای جلوگیری از آسیب حرارتی، زمان لحیم‌کاری را کوتاه نگه دارید و در صورت امکان از سوکت استفاده کنید؛ قطعات حساس به الکتریسیته‌ی ساکن (ESD) هستند.
