توضیحات

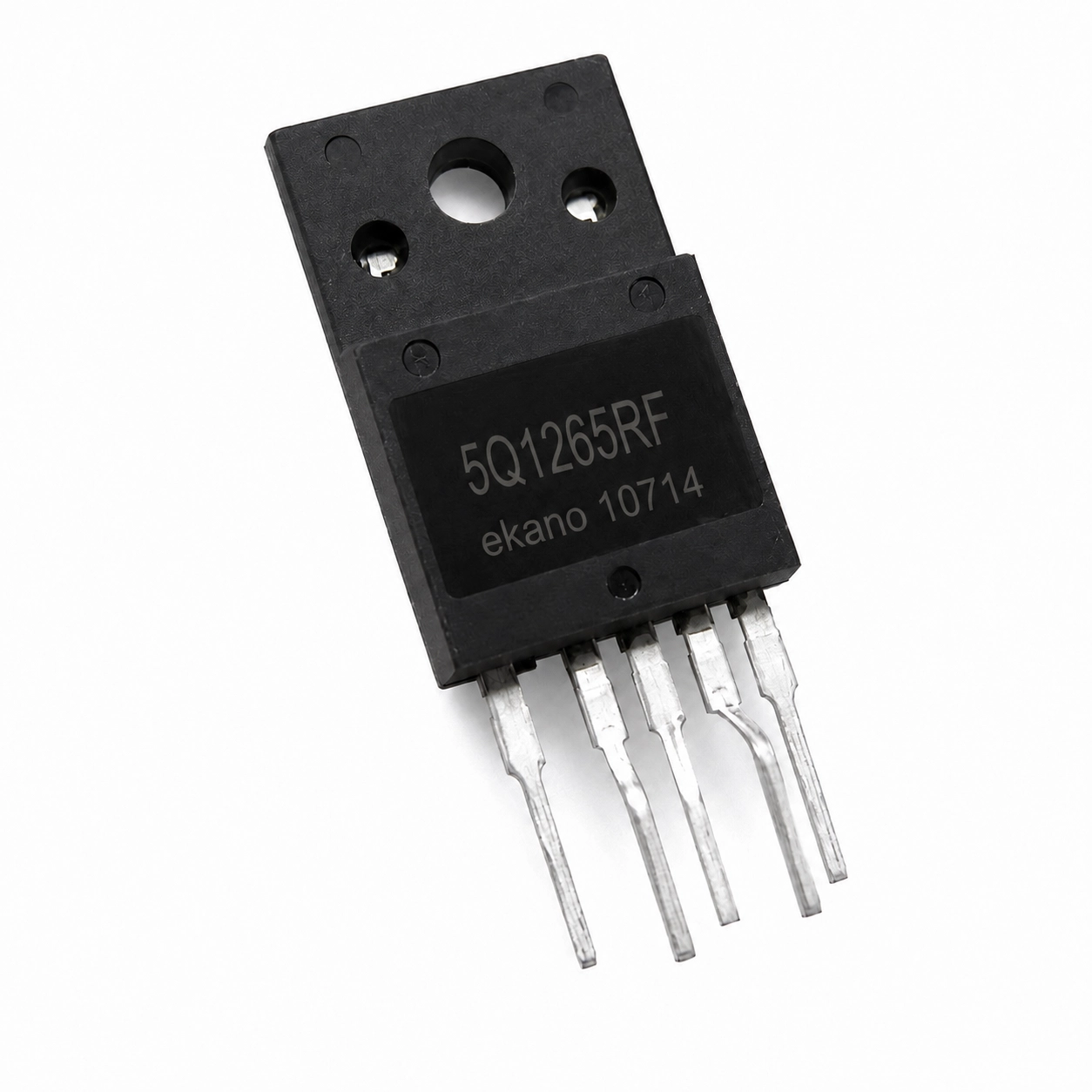

این آیسی یک کنترلر و پاور سوئیچ برای منابع تغذیه سوئیچینگ است که با ساختار مبدل شبهتشدید یا Quasi-Resonant طراحی شده است. آیسی 5Q1265RF با پکیج TO-220-5، دارای FET قدرت ولتاژ بالا و کنترلر PWM داخلی بوده و برای طراحی منابع تغذیه آفلاین با تعداد قطعات جانبی کمتر و عملکرد پایدار مناسب است. ویژگیهای ارائهشده با دیتاشیت Fairchild مدل KA5Q1265RF مطابقت دارد.

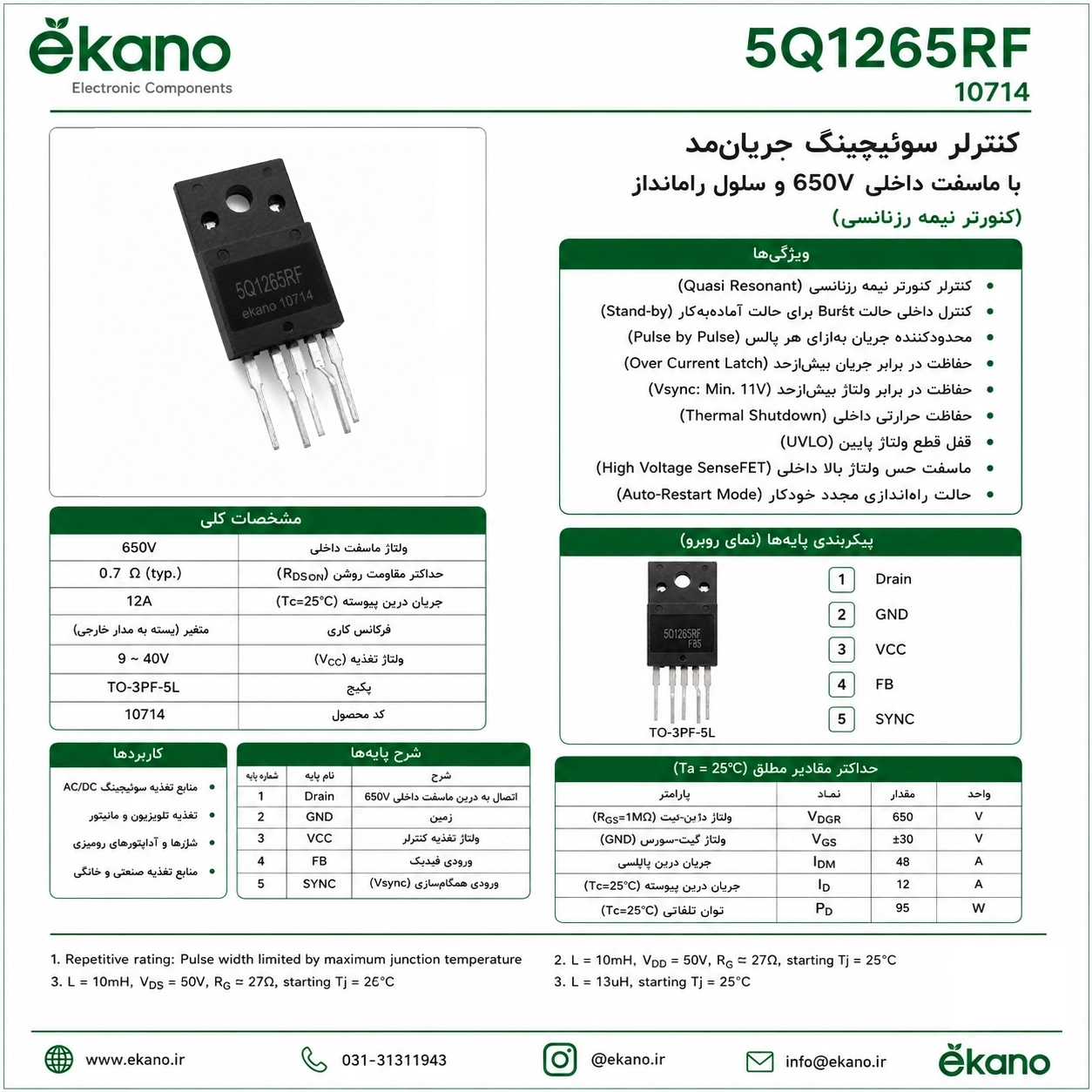

مشخصات فنی:
نام رسمی قطعه: KA5Q1265RF
نوع قطعه: کنترلر منبع تغذیه سوئیچینگ نیمهرزنانسی همراه با ماسفت قدرت داخلی
پکیج: TO-220-5L، پنج پایه
مشخصات قدرت:
- ولتاژ شکست درین–سورس: 650 ولت
- جریان پیوسته درین در دمای کیس 25°(C): 12A
- جریان پیوسته درین در دمای کیس 100°(C): 8.4A
- جریان پالسی درین: 48A
- انرژی آوالانچ تکپالس: 950mJ
- حداکثر ولتاژ تغذیه کنترلر: 40 ولت
- حداکثر توان تلفاتی: 95W
- مقاومت حرارتی اتصال به کیس: 1.31°C/W
- دمای محیط کاری: 25- تا 85+ درجه
- دمای ذخیرهسازی: 55- تا 150+ درجه
- حداکثر دمای پیوند: 160°C
مشخصات ماسفت داخلی:
- مقاومت روشن RDS(on): مقدار تیپیک 0.7Ω و حداکثر 0.9Ω
- ظرفیت ورودی Ciss: حدود 1820pF
- ظرفیت خروجی Coss: حدود 185pF
- ظرفیت انتقال معکوس Crss: حدود 32pF
- زمان روشنشدن: حدود 38ns
- زمان افزایش: حدود 120ns
- زمان خاموششدن: حدود 200ns
- زمان کاهش: حدود 100ns
- بار کل گیت: 60nC تیپیک و 78nC حداکثر
مشخصات بخش کنترل:
- فرکانس اولیه سوئیچینگ: حداقل 18، تیپیک 20 و حداکثر 22kHz
- حداکثر Duty Cycle: تیپیک 95%
- ولتاژ شروع به کار UVLO: تیپیک 15V
- ولتاژ توقف: تیپیک 9V
- محدودکننده جریان پیک: تیپیک 8A
- حفاظت اضافهولتاژ: تیپیک 12V روی پایه Sync
- خاموشی حرارتی: حدود 160°C
- دارای حالت Burst برای مصرف کم در حالت آمادهبهکار
قابلیتهای حفاظتی:
محدودکننده جریان هر پالس، حفاظت اضافهجریان قفلشونده، حفاظت اضافهولتاژ، قفل افت ولتاژ، خاموشی حرارتی و راهاندازی مجدد خودکار.
ترتیب پایهها:
- Drain — درین ماسفت داخلی
- GND — زمین
- VCC — تغذیه کنترلر
- FB — ورودی فیدبک
- Sync — ورودی همگامسازی
ویژگیها:
کنترلر مبدل شبهتشدید Quasi-Resonant مناسب برای منابع تغذیه سوئیچینگ
دارای FET قدرت ولتاژ بالا بهصورت داخلی
مناسب برای کاهش تعداد قطعات جانبی در مدار منبع تغذیه
دارای Burst Mode داخلی جهت کاهش مصرف توان در حالت آمادهبهکار
محدودسازی جریان بهصورت Pulse-by-Pulse برای کنترل بهتر جریان سوئیچینگ
مجهز به حفاظت اضافه جریان جهت افزایش ایمنی مدار
دارای حفاظت اضافه ولتاژ برای محافظت از بخش پاور
مجهز به عملکرد خاموشی حرارتی داخلی در دمای بالا
دارای قفل افت ولتاژ UVLO جهت جلوگیری از عملکرد نامناسب مدار
پشتیبانی از حالت Auto-Restart برای راهاندازی مجدد خودکار پس از شرایط خطا
پکیج TO-220-5 مناسب برای نصب در بردهای پاور و منابع تغذیه
ساختار FPS یکپارچه برای کاهش حجم مدار و افزایش قابلیت اطمینان سیستم
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC آفلاین
مدارهای Quasi-Resonant
بردهای پاور تلویزیون
منابع تغذیه تجهیزات صوتی و تصویری
مدارهای کنترل و سوئیچینگ توان
بردهای پاور لوازم الکترونیکی
منابع تغذیه حالت آمادهبهکار
تعمیرات بردهای پاور
جایگزینی آیسی پاور سوئیچ معیوب
