توضیحات

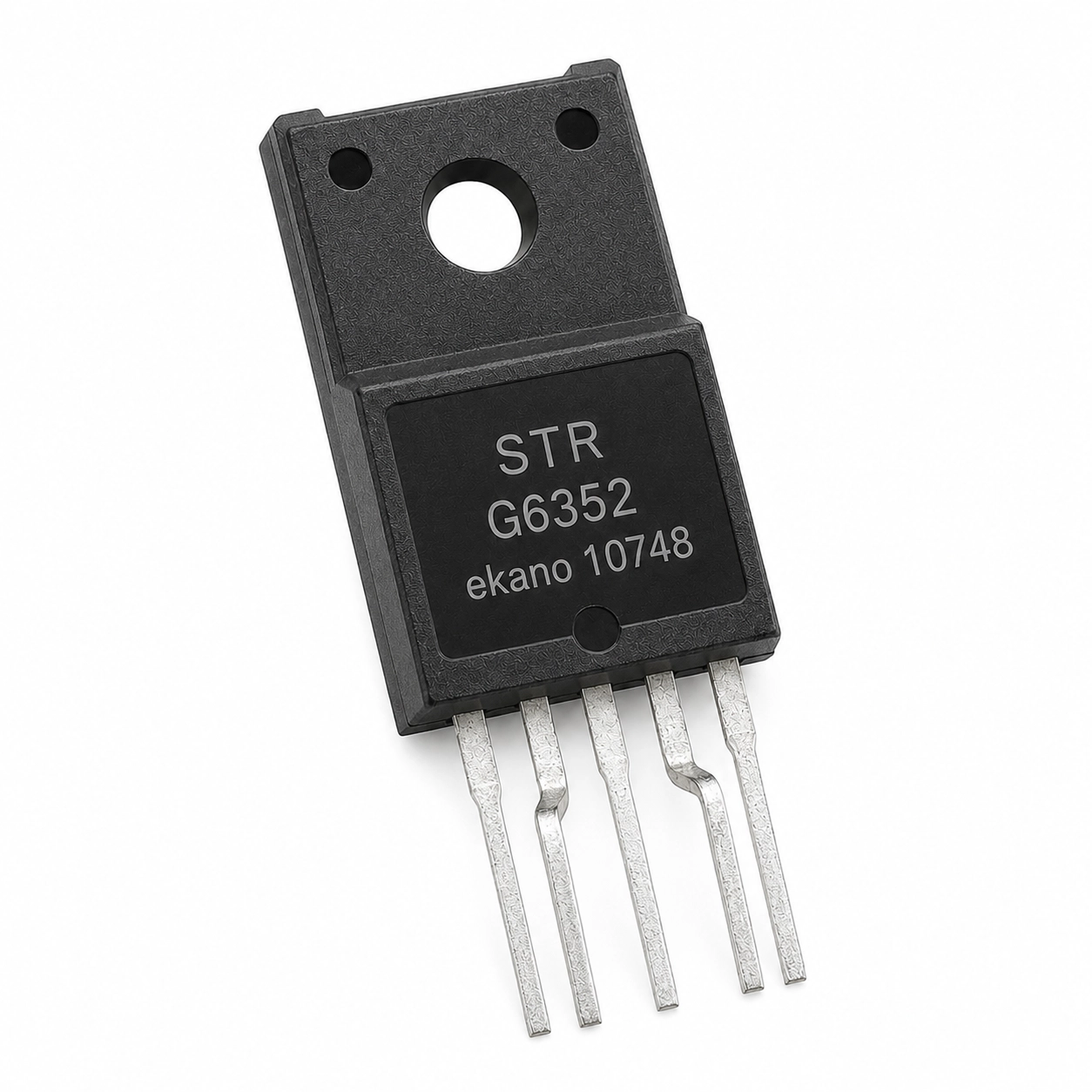

این آیسی یک کنترلر سوئیچینگ مجتمع PWM بههمراه ماسفت قدرت داخلی است که برای استفاده در منابع تغذیه فلایبک AC/DC با توان متوسط تا بالا طراحی شده است. آیسی STRG6352 با بهرهگیری از تکنولوژی Quasi-Resonant به کاهش نویز EMI و بهبود راندمان منبع تغذیه کمک کرده و با داشتن حفاظتهای داخلی کامل و پکیج ایزوله TO-220F-5، برای مدارهای پاور و منابع تغذیه صنعتی گزینهای مناسب محسوب میشود.

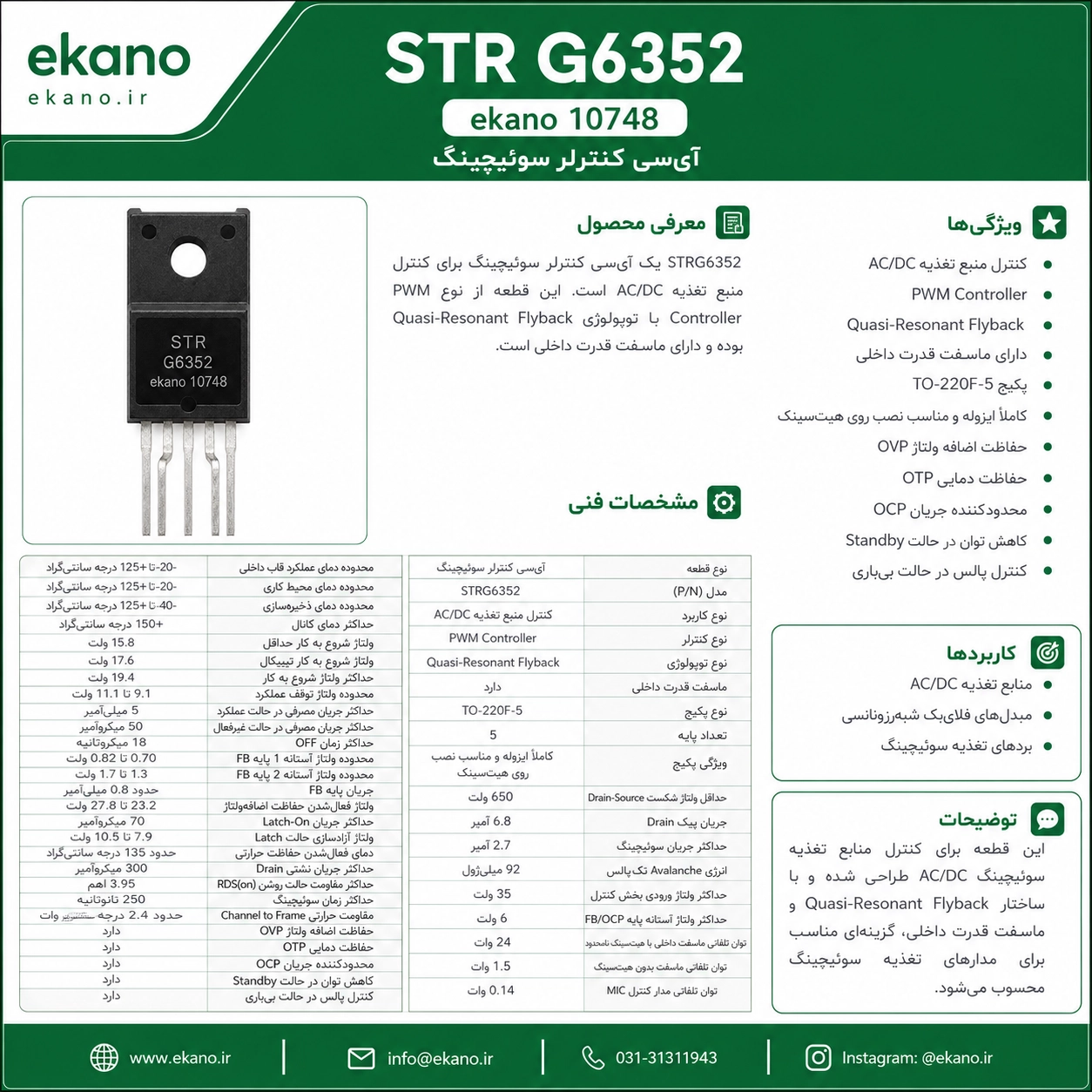

مشخصات فنی:
نوع قطعه: آیسی کنترلر سوئیچینگ
مدل (P/N): STRG6352
نوع کاربرد: کنترل منبع تغذیه AC/DC
نوع کنترلر: PWM Controller
نوع توپولوژی: Quasi-Resonant Flyback
ماسفت قدرت داخلی: دارد
نوع پکیج: TO-220F-5
تعداد پایه: 5
نوع پکیج: کاملاً ایزوله و مناسب نصب روی هیتسینک
حداقل ولتاژ شکست Drain-Source: 650 ولت
جریان پیک Drain: 6.8 آمپر
حداکثر جریان سوئیچینگ: 2.7 آمپر
انرژی Avalanche تکپالس: 92 میلیژول
حداکثر ولتاژ ورودی بخش کنترل: 35 ولت
حداکثر ولتاژ آستانه پایه FB/OCP: 6 ولت
توان تلفاتی ماسفت داخلی با هیتسینک نامحدود: 24 وات
توان تلفاتی ماسفت بدون هیتسینک: 1.5 وات
توان تلفاتی مدار کنترل MIC: 0.14 وات
محدوده دمای عملکرد قاب داخلی: منفی 20 تا مثبت 125 درجه سانتیگراد
محدوده دمای محیط کاری: منفی 20 تا مثبت 125 درجه سانتیگراد
محدوده دمای ذخیرهسازی: منفی 40 تا مثبت 125 درجه سانتیگراد
حداکثر دمای کانال: مثبت 150 درجه سانتیگراد
ولتاژ شروع به کار حداقل: 15.8 ولت
ولتاژ شروع به کار تیپیکال: 17.6 ولت
حداکثر ولتاژ شروع به کار: 19.4 ولت
محدوده ولتاژ توقف عملکرد: 9.1 تا 11.1 ولت
حداکثر جریان مصرفی در حالت عملکرد: 5 میلیآمپر
حداکثر جریان مصرفی در حالت غیرفعال: 50 میکروآمپر
حداکثر زمان (OFF): 18 میکروثانیه
محدوده ولتاژ آستانه 1 پایه (FB): 0.70 تا 0.82 ولت
محدوده ولتاژ آستانه 2 پایه (FB): 1.3 تا 1.7 ولت
جریان پایه FB: حدود 0.8 میلیآمپر
ولتاژ فعالشدن حفاظت اضافهولتاژ: 23.2 تا 27.8 ولت
حداکثر جریان (Latch-On): 70 میکروآمپر
ولتاژ آزادسازی حالت (Latch): 7.9 تا 10.5 ولت
دمای فعالشدن حفاظت حرارتی: حدود 135 درجه سانتیگراد
حداکثر جریان نشتی (Drain): 300 میکروآمپر
حداکثر مقاومت حالت روشن (RDS(on)): 3.95 اهم
حداکثر زمان سوئیچینگ: 250 نانوثانیه
مقاومت حرارتی Channel to Frame: حدود 2.4 درجه سانتیگراد بر وات
حفاظت اضافه ولتاژ OVP: دارد
حفاظت دمایی OTP: دارد
محدودکننده جریان OCP: دارد
کاهش توان در حالت Standby: دارد
کنترل پالس در حالت بیباری: دارد
ویژگیها:
دارای کنترلر PWM و ماسفت قدرت بهصورت یکپارچه
مناسب برای منابع تغذیه فلایبک AC/DC با توان متوسط تا بالا
استفاده از تکنولوژی Quasi-Resonant برای کاهش تلفات سوئیچینگ
کمک به کاهش نویز EMI در مدارهای منبع تغذیه
دارای ماسفت داخلی با تحمل ولتاژ حداقل 650 ولت
جریان پیک Drain تا 6.8 آمپر مناسب برای مدارهای پاور
مجهز به حفاظت اضافه ولتاژ OVP
دارای حفاظت حرارتی OTP با فعالسازی در حدود 135 درجه سانتیگراد
مجهز به محدودکننده جریان OCP برای افزایش ایمنی مدار
دارای قابلیت کاهش مصرف توان در حالت آمادهبهکار
جریان مصرفی بسیار پایین در حالت غیرفعال
دارای کنترل پالس در شرایط بیباری
پکیج TO-220F-5 ایزوله مناسب برای نصب روی هیتسینک
توان تلفاتی ماسفت تا 24 وات در شرایط استفاده از هیتسینک مناسب
مناسب برای منابع تغذیه صنعتی و بردهای پاور حرفهای
کاربردها:
منابع تغذیه سوئیچینگ SMPS
مبدلهای AC/DC
منابع تغذیه Flyback
مدارهای Quasi-Resonant
بردهای پاور صنعتی
منابع تغذیه تجهیزات صوتی و تصویری
بردهای تغذیه تلویزیون و مانیتور
تجهیزات الکترونیکی مصرفی
مدارهای کنترل و مدیریت توان
تعمیرات تخصصی بردهای پاور و منابع تغذیه
