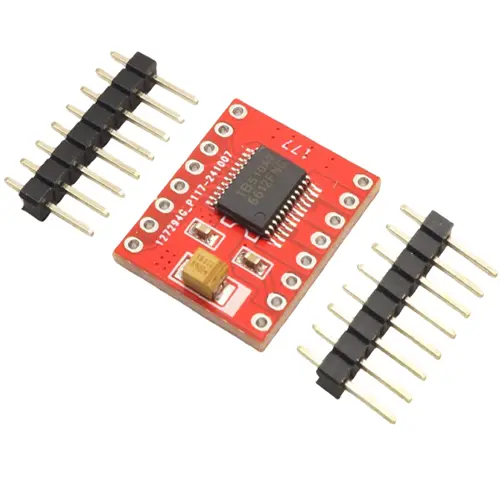

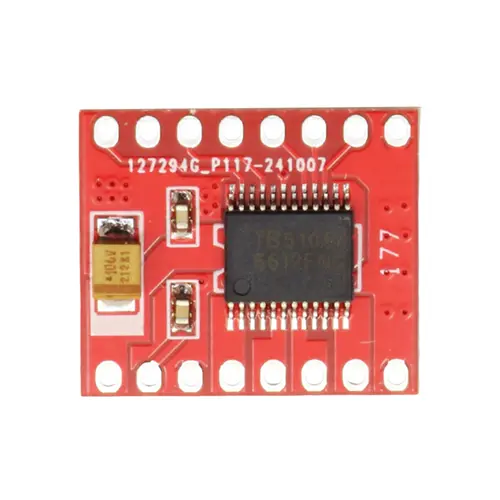

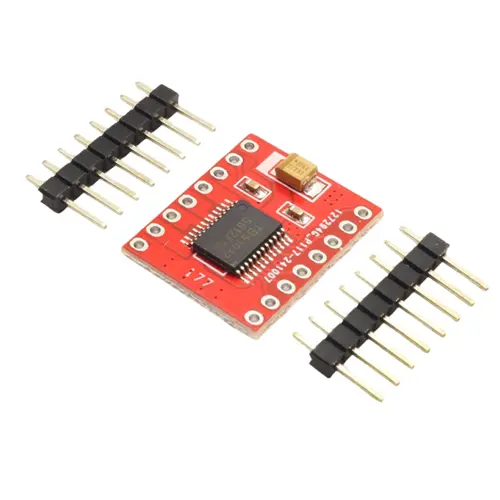

ماژول درایور موتور دوکاناله مدل TB6612FNG
TB6612FNG
دو کانال مستقل برای راه‌اندازی دو موتور DC یا یک موتور استپر با راندمان بالا و مصرف توان پایین در پروژه‌های رباتیک و آردوینو.
ناموجود
شماره موبایل خود را وارد کنید تا به محض موجود شدن، با پیامک خبرتان کنیم.
ماژول درایور موتور دوکاناله مدل TB6612FNG یک ماژول آماده برای استفاده‌ی سریع در پروژه‌های الکترونیکی، آردوینو و میکروکنترلر است. طبق مشخصات کالا، تراشه اصلی آن TB6612FNG و نوع درایور آن Dual H-Bridge است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- تراشه اصلیTB6612FNG
- نوع درایورDual H-Bridge
- تعداد کانال2 کانال مستقل
- ولتاژ تغذیه موتور (VM)2.5 تا 15 ولت
مشخصات ماژول درایور موتور دوکاناله مدل TB6612FNG
| پارامتر | مقدار | شرایط |
|---|---|---|
| تراشه اصلی | TB6612FNG | طبق مشخصات کالا |
| نوع درایور | Dual H-Bridge | طبق مشخصات کالا |
| تعداد کانال | 2 کانال مستقل | طبق مشخصات کالا |
| نوع موتور قابل پشتیبانی | دو موتور DC یا یک استپر موتور دو فاز | طبق مشخصات کالا |
| ولتاژ تغذیه موتور (VM) | 2.5 تا 15 ولت | طبق مشخصات کالا |
| ولتاژ منطقی (VCC) | 2.7 تا 5.5 ولت | طبق مشخصات کالا |
| جریان مداوم هر کانال | 1.2 آمپر | طبق مشخصات کالا |
| جریان پیک هر کانال | 3.2 آمپر | طبق مشخصات کالا |
| حداکثر فرکانس PWM | 100 کیلوهرتز | طبق مشخصات کالا |
| مدهای کنترلی | CW، CCW، Short Brake، Stop | طبق مشخصات کالا |

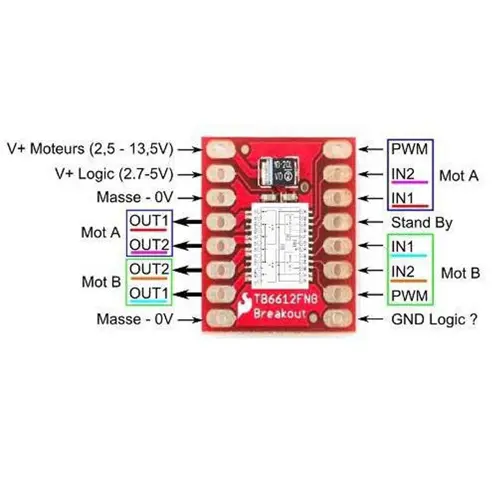

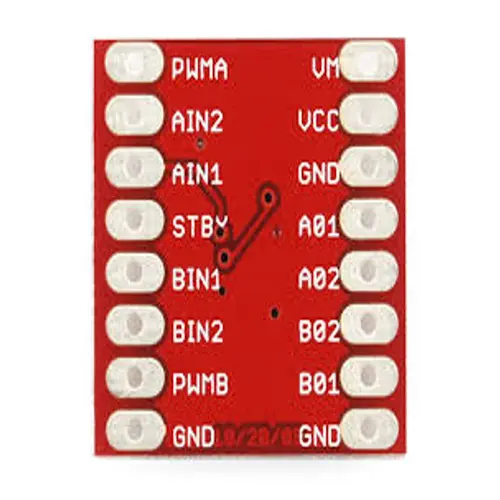

| پین کنترل | STBY (فعال‌سازی/حالت آماده‌به‌کار) | طبق مشخصات کالا |
| سازگار با | Arduino، ESP32، STM32، Raspberry Pi و سایر میکروکنترلرهای 3.3 و 5 ولت | طبق مشخصات کالا |
کاربردهای ماژول درایور موتور دوکاناله مدل TB6612FNG
- پروژه‌های آردوینو و میکروکنترلر.
- ساخت نمونه‌ی اولیه بدون طراحی مدار از صفر.
- پروژه‌های دانشجویی و آموزشی.
سوالات متداول درباره‌ی ماژول درایور موتور دوکاناله مدل TB6612FNG
تغذیه‌ی ماژول چقدر است؟
ولتاژ تغذیه‌ی ماژول در جدول مشخصات آمده است؛ اگر ذکر نشده، پیش از اتصال با فروشنده هماهنگ کنید.
آیا با آردوینو سازگار است؟
بیشتر ماژول‌ها با آردوینو قابل استفاده‌اند به شرطی که سطح ولتاژ تغذیه و سیگنال با برد هماهنگ باشد.
به چه نکته‌ای در اتصال توجه کنم؟
قطبیت تغذیه را رعایت کنید و پیش از روشن کردن، اتصالات را دوباره بررسی کنید.
