توضیحات
سنسور TCRT5000 یک سنسور مادون قرمز (IR) با عملکرد دوگانه است که هم میتواند اشیاء را تشخیص دهد و هم اطلاعات فاصله را اندازهگیری کند. این سنسور با فرستنده و گیرنده IR خود، توانایی تشخیص اشیاء را دارد و با استفاده از یک سیگنال خروجی، وضعیت حضور یا عدم حضور شیء را اعلام میکند.
مشخصات فنی:
نوع محصول: سنسور مادون قرمز انعکاسی
مدل: TCRT5000
نوع سنسور: فرستنده و گیرنده مادون قرمز (Reflective Infrared Sensor)
تعداد کانال: 1
طول موج مادون قرمز: 950 نانومتر
حداکثر فاصله تشخیص: 2.5 میلیمتر
ولتاژ بایاس مستقیم: 1.25 ولت
حداکثر ولتاژ معکوس: 5 ولت
حداکثر جریان مستقیم: 60 میلیآمپر
پکیج: Radial-4 Leads
تعداد پایه: 4

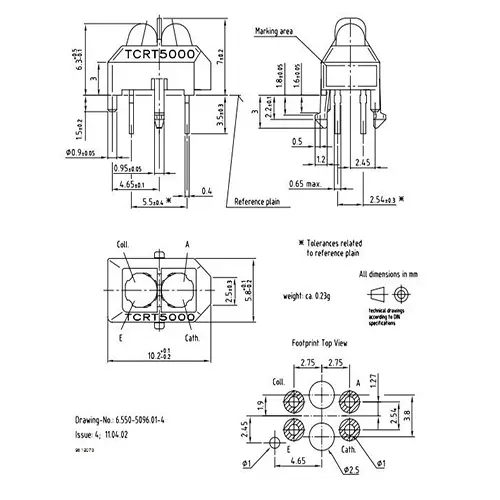

ابعاد: 10.2 × 5.8 × 10 میلیمتر
وزن: 0.36 گرم
محدوده دمای کاری: 25- تا 85+ درجه سانتیگراد
ویژگیها:
ترکیب فرستنده و گیرنده مادون قرمز در یک پکیج
تشخیص اجسام بر اساس بازتاب نور مادون قرمز
حساسیت بالا در تشخیص خط و سطوح مختلف
ابعاد کوچک و مناسب برای نصب در فضاهای محدود
پاسخدهی سریع و پایدار
مصرف توان پایین
قابل استفاده در مدارهای آنالوگ و دیجیتال
مناسب برای ساخت انواع ماژولهای تشخیص خط و فاصله
کاربردها:
رباتهای دنبالکننده خط (Line Follower)
سیستمهای تشخیص مانع
رباتهای مسیریاب
سنسورهای تشخیص حضور اجسام
سیستمهای شمارش قطعات
کنترل موقعیت و فاصله
پروژههای آردوینو، ESP32 و STM32
پروژههای آموزشی، صنعتی و DIY
مزایا:
دقت بالا در تشخیص بازتاب نور
ابعاد کوچک و نصب آسان
عملکرد سریع و پایدار
مصرف انرژی پایین
قیمت مناسب و دسترسی آسان
مناسب برای پروژههای آموزشی، رباتیک و اتوماسیون
نکته:
این قطعه بهصورت خام عرضه میشود و برای استفاده مستقیم با میکروکنترلر معمولاً به مقاومت محدودکننده جریان و مدار مقایسهکننده یا ماژول آماده TCRT5000 نیاز دارد. بهترین عملکرد سنسور در فاصله نزدیک و هنگام تشخیص اختلاف بازتاب سطوح روشن و تیره حاصل میشود.
