شیلد درایور موتور NodeMCU مدل L293D

کد محصول: 6743
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

L293D

درایور H-Bridge برای کنترل دو موتور DC یا یک موتور استپر با NodeMCU (ESP8266) در پروژه‌های رباتیک، IoT و اتوماسیون.

4,082,000 ریال

موجود در انبار

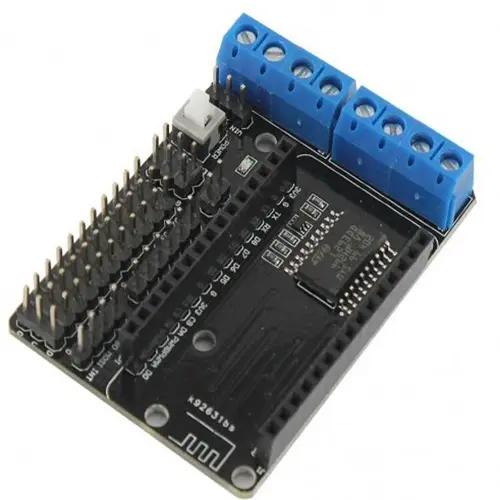

شیلد درایور موتور L293D مخصوص NodeMCU یک شیلد درایور موتور برای کنترل موتورهای DC و استپر با برد NodeMCU است. طبق مشخصات کالا، مدل درایور آن L293D و نوع درایور آن دو کاناله H-Bridge است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدل درایورL293D
  • نوع درایوردو کاناله H-Bridge
  • ولتاژ تغذیه موتور (VM)4.5 تا 36 ولت DC
  • ولتاژ تغذیه کنترلی (VIN)4.5 تا 9 ولت DC

مشخصات شیلد درایور موتور L293D مخصوص NodeMCU

پارامترمقدارشرایط
مدل درایورL293Dطبق مشخصات کالا
نوع درایوردو کاناله H-Bridgeطبق مشخصات کالا
ولتاژ تغذیه موتور (VM)4.5 تا 36 ولت DCطبق مشخصات کالا
ولتاژ تغذیه کنترلی (VIN)4.5 تا 9 ولت DCطبق مشخصات کالا
جریان مصرفی بخش کنترلیحداکثر 60 میلی‌آمپرطبق مشخصات کالا
جریان خروجی هر کانالحداکثر 600 میلی‌آمپر (تا 1.2 آمپر پیک)طبق مشخصات کالا
حداکثر توان حرارتی4 واتطبق مشخصات کالا
دمای کاری25– تا 125+ درجه سانتی‌گرادطبق مشخصات کالا
نوع موتورهای قابل پشتیبانیموتور DC و استپر موتورطبق مشخصات کالا

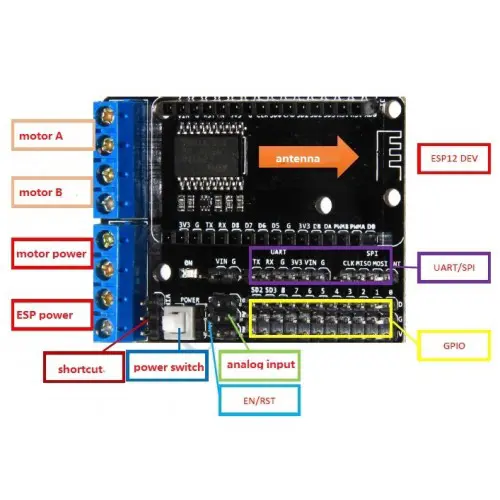

پین‌های کنترل موتور (A)D1 و D3طبق مشخصات کالا
پین‌های کنترل موتور (B)D2 و D4طبق مشخصات کالا

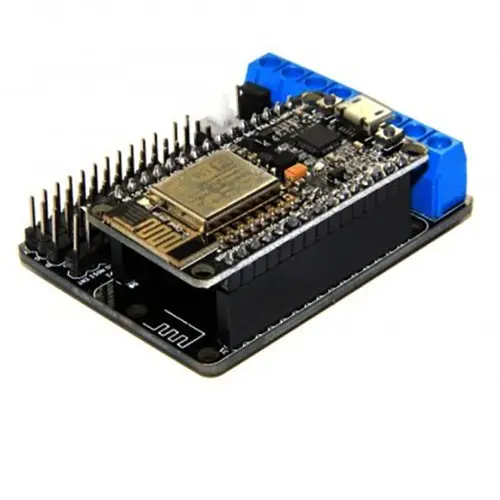

سازگار باNodeMCU ESP8266 (ESP-12E / ESP-12F DevKit)طبق مشخصات کالا
وزنحدود 20 گرمطبق مشخصات کالا

کاربردهای شیلد درایور موتور L293D مخصوص NodeMCU

  • استفاده‌ی مستقیم در پروژه‌ها بدون نیاز به طراحی مدار از ابتدا.
  • تعمیر و ارتقای تجهیزات الکترونیکی.
  • پروژه‌های آموزشی و کارگاهی.

سوالات متداول درباره‌ی شیلد درایور موتور L293D مخصوص NodeMCU

برای راه‌اندازی برد به چه منبعی نیاز است؟

ولتاژ کاری برد در جدول مشخصات آمده است؛ از منبعی با همین ولتاژ و جریان کافی استفاده کنید.

پیش از نصب به چه نکته‌ای توجه کنم؟

ابعاد برد را با محل نصب مقایسه کنید و اتصالات ورودی و خروجی را پیش از وصل کردن برق دوباره بررسی کنید.

نکات ایمنی چیست؟

در بردهایی که با برق شهر کار می‌کنند، پیش از هر تغییری برق را قطع کنید و برد را داخل جعبه‌ی عایق نصب کنید.
