ماژول سنسور اثر هال دیجیتال مدل UGN3144

کد محصول: 10161
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

UGN3144

با ولتاژ کاری 3.3 تا 5 ولت DC و خروجی دیجیتال، برای تشخیص موقعیت، شمارش دور، اندازه‌گیری سرعت چرخش و آشکارسازی آهنربا.

910,300 ریال

موجود در انبار

دانلود دیتاشیت PDF

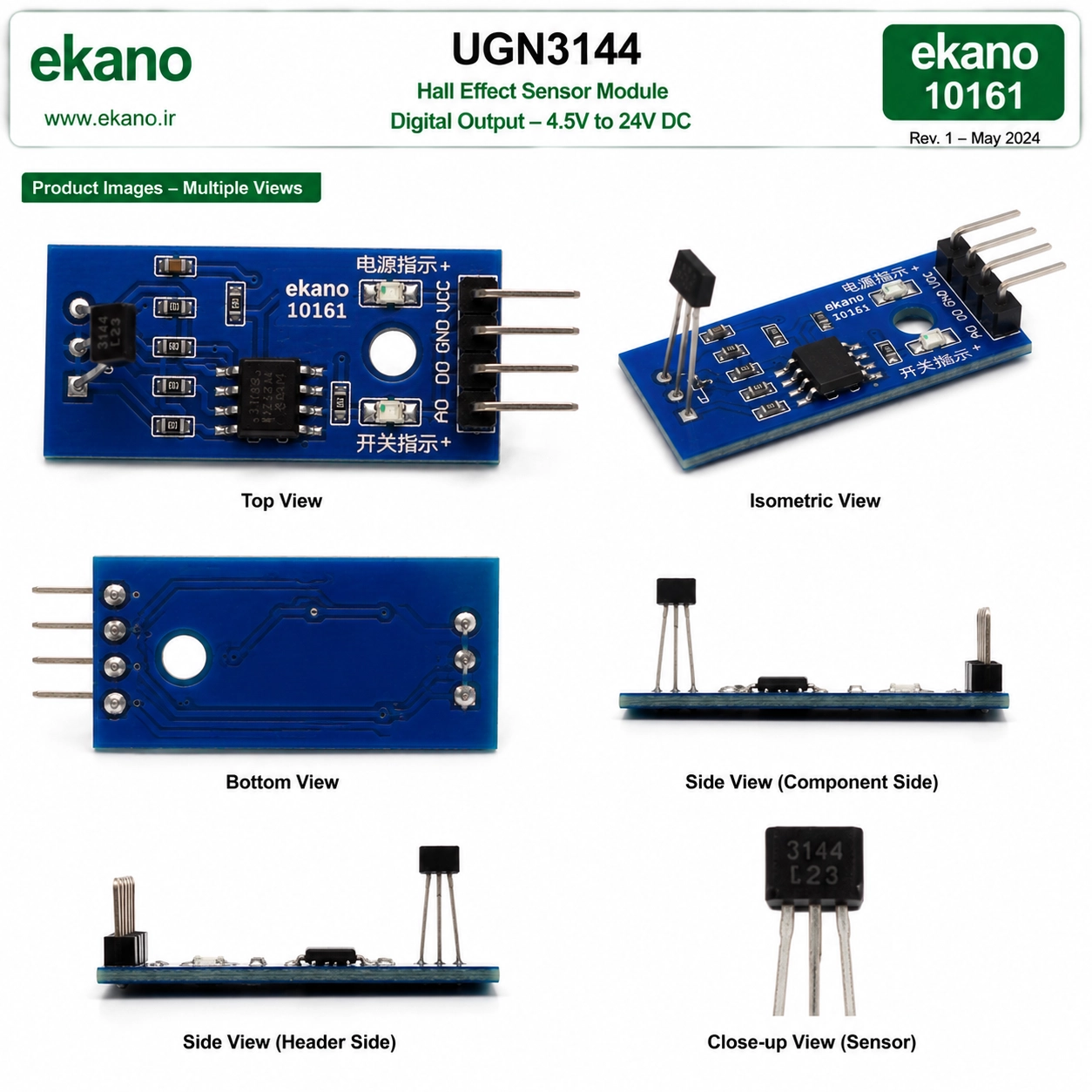

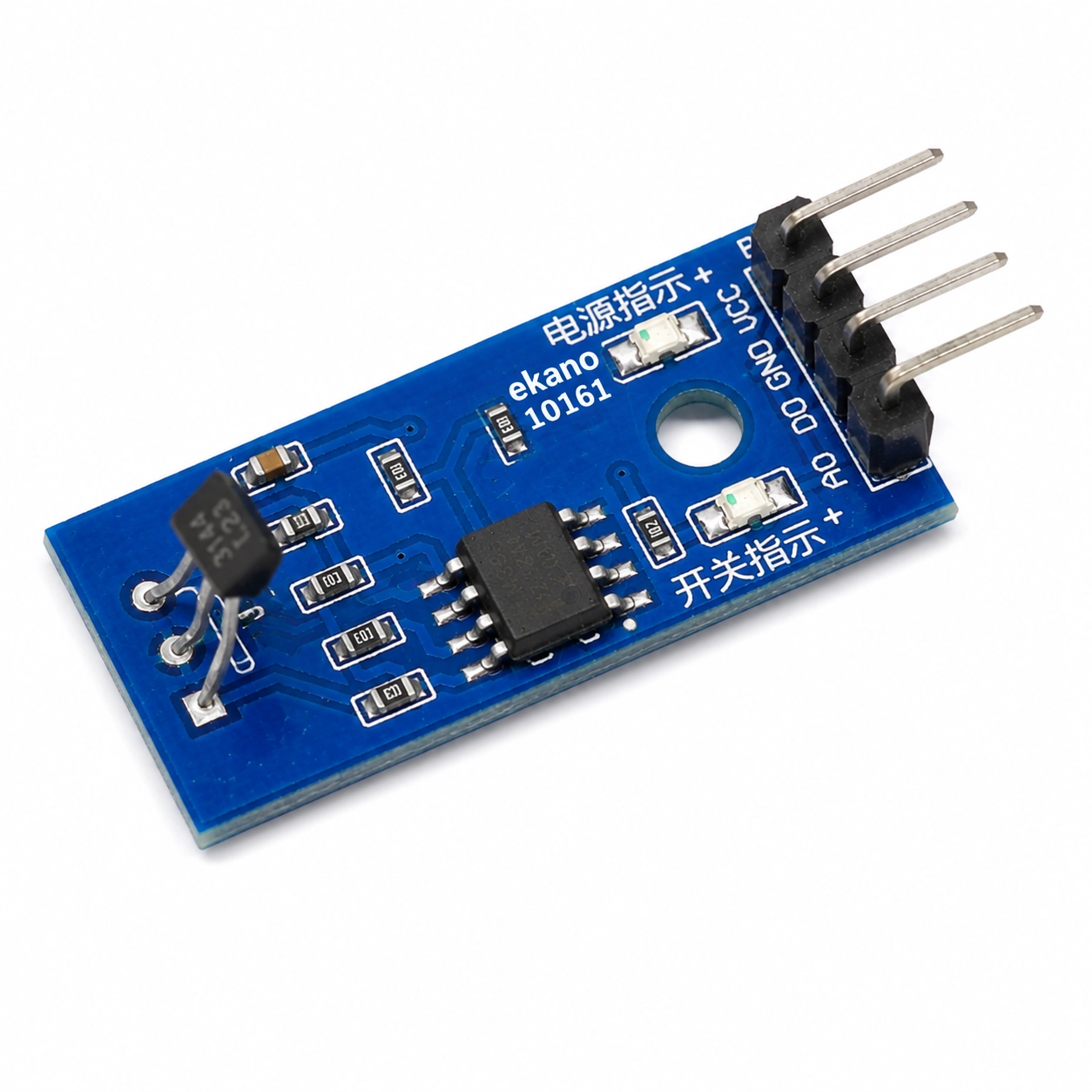

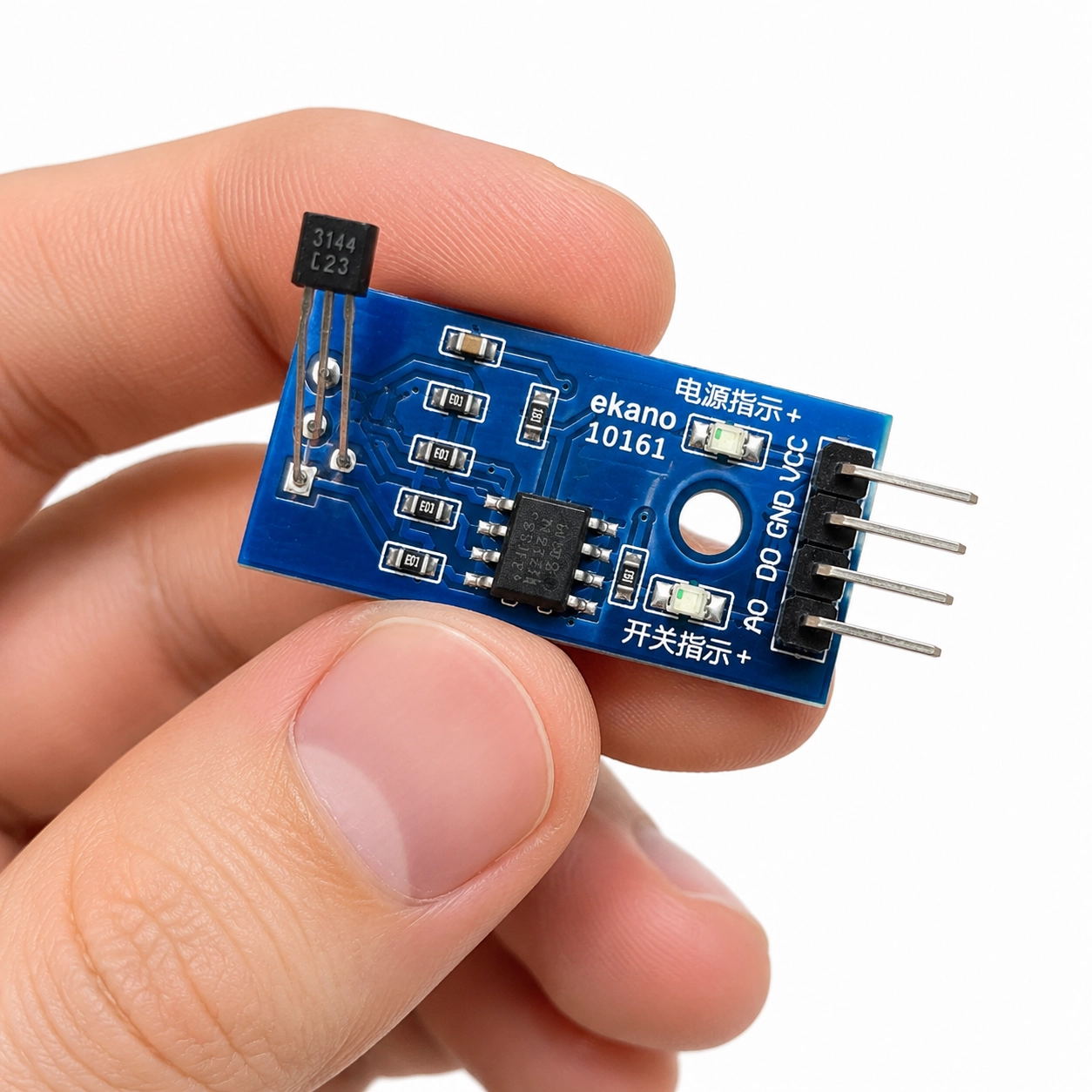

این ماژول بر پایه‌ی سنسور اثر هال UGN3144 ساخته شده؛ یک سوئیچ هال تک‌قطبی (Unipolar) با خروجی دیجیتال که با نزدیک شدن آهنربا با میدان کافی فعال می‌شود. طبق دیتاشیت Allegro، سنسور با تغذیه‌ی 4.5 تا 24 ولت کار می‌کند، خروجی کلکتور باز آن تا 25 میلی‌آمپر جریان می‌کشد و هیسترزیس داخلی، سوئیچ تمیز را حتی در حضور لرزش تضمین می‌کند.

  • تغذیه‌ی سنسور4.5 تا 24 V
  • جریان خروجی25 mA
  • خروجیکلکتور باز
  • BOP70 تا 350 G

مشخصات سنسور UGN3144 روی ماژول (طبق دیتاشیت)

پارامترمقدارشرایط
نوع سنسورسوئیچ اثر هال تک‌قطبی، خروجی کلکتور باز—
ولتاژ تغذیه (VCC)4.5 تا 24 Vکاری؛ حداکثر مطلق 28 V
ولتاژ معکوس تغذیه-35 Vحفاظت داخلی
جریان پیوسته‌ی خروجی25 mA—
ولتاژ اشباع خروجی175 mV (معمول)، حداکثر 400 mVIOUT=20mA، B>BOP
جریان مصرفی4.4 mA (معمول)، حداکثر 9.0 mAخروجی خاموش
زمان صعود / نزول خروجی0.04 / 0.18 µs (معمول)RL=820Ω، CL=20pF
نقطه‌ی عملکرد BOP70 تا 350 GTA=25°C
نقطه‌ی رهاسازی BRP50 تا 330 GTA=25°C
هیسترزیسحداقل 20 G (معمول 55 G)TA=25°C
واحد1 G = 0.1 mT—

منبع مشخصات: دیتاشیت رسمی Allegro MicroSystems برای A3141 تا A3144 (Data Sheet 27621.6B)؛ طبق همین سند، A314x جایگزین بهبودیافته‌ی سری UGN/UGS است. ابعاد و قطعات برد ماژول در دیتاشیت نیامده است.

نکته‌ی مهم

حداقل ولتاژ تغذیه‌ی سنسور در دیتاشیت 4.5 ولت است؛ کار با 3.3 ولت تضمین نشده است. خروجی سنسور کلکتور باز است و هنگام فعال شدن (میدان بیشتر از BOP) به سطح LOW می‌رود.

کاربردهای UGN3144

  • تشخیص نزدیک شدن آهنربا و ساخت سوئیچ محدودکننده (Limit Switch) مغناطیسی.
  • شمارش دور و اندازه‌گیری سرعت چرخش با آهنربای نصب‌شده روی شفت.
  • سنسور موقعیت در پروژه‌های رباتیک و اتوماسیون با آردوینو.

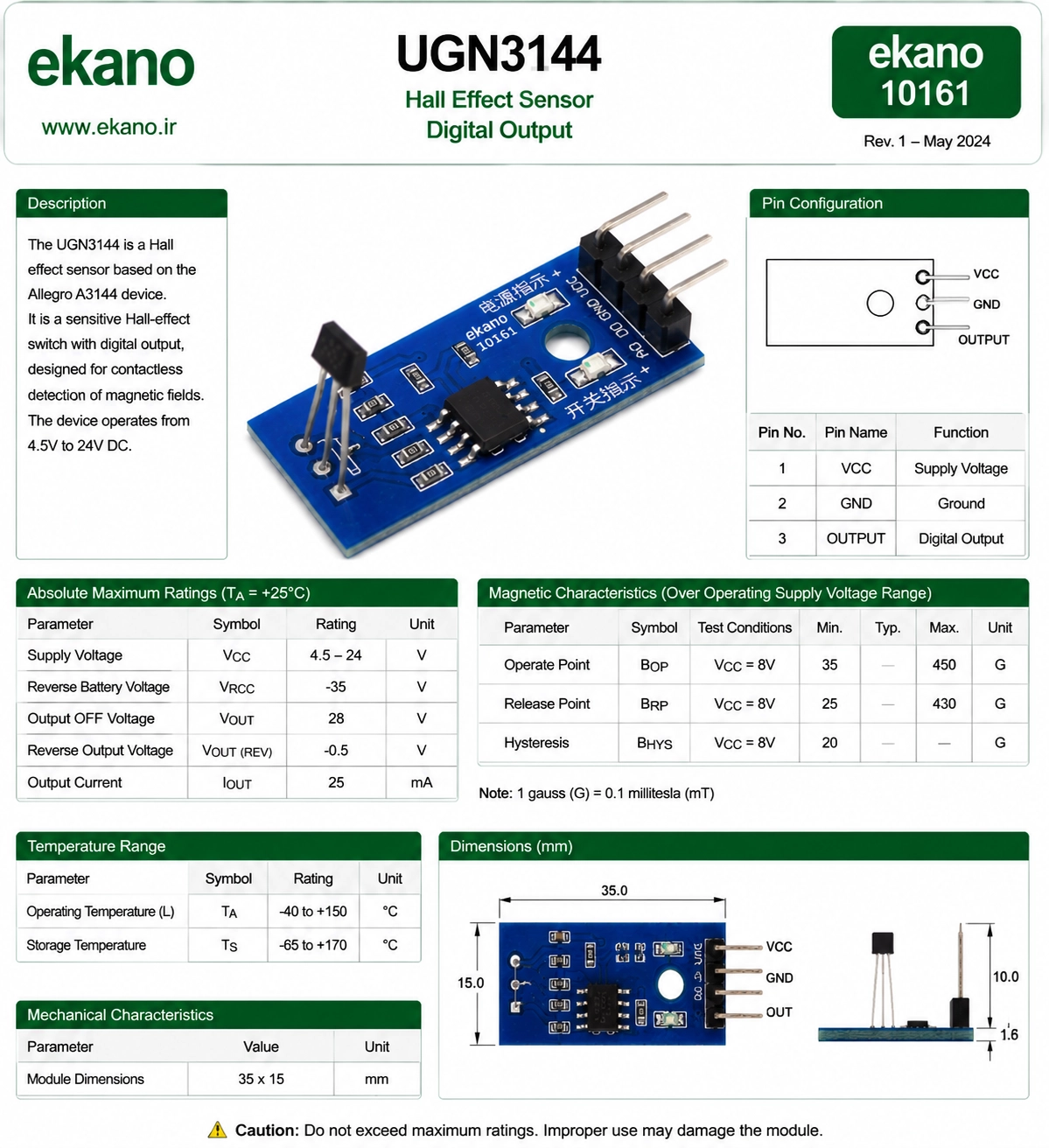

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی UGN3144

خروجی ماژول هال چه زمانی فعال می‌شود؟

طبق دیتاشیت، وقتی میدان مغناطیسی روی سنسور از نقطه‌ی عملکرد (BOP) بیشتر شود، خروجی به LOW می‌رود و وقتی میدان از نقطه‌ی رهاسازی (BRP) کمتر شود، خروجی دوباره HIGH می‌شود.

آیا این ماژول با 3.3 ولت کار می‌کند؟

حداقل ولتاژ کاری سنسور UGN3144 در دیتاشیت 4.5 ولت است. برای برد 3.3 ولتی، ماژول را با 5 ولت تغذیه کنید و چون خروجی کلکتور باز است، آن را با مقاومت Pull-up به 3.3 ولت وصل کنید.

سنسور هال تک‌قطبی یعنی چه؟

سنسور تک‌قطبی فقط به یک قطب آهنربا که به سمت صفحه‌ی نوشته‌دار سنسور باشد واکنش نشان می‌دهد. اگر ماژول کار نکرد، آهنربا را برگردانید.
